5．资料库的制作与编辑
5-101
运用
可以在下列各种情况下，对各矩阵盘的方向进行辨别。
生产开始后，在各矩阵盘的使用初期进行辨别。（在各矩阵盘的元件吸取之前进行辨别。）
当一次辨别之后，直到取消生产为止，都会进行记忆。
通过元件短缺相链接的矩阵盘，也会在链接时加以辨别。
在生产中，如果由于元件补充等原因打开了矩阵盘送料器的罩盖时，记忆将会被清除，
因此需要重新进行各矩阵盘的辨别。
【操作】
①
如果在生产中发生矩阵盘方向辨别 NG、造成错误停止时，首先，请将报警音停止，
然后从错误状态复原。
另外，发生错误的矩阵盘（送料盘）将被从储料器中拉出。
②
在生产画面中会出现［修正模式］，在［指定坐标移动］实行 OK 的状态下，对检测相机进行
移动。
③

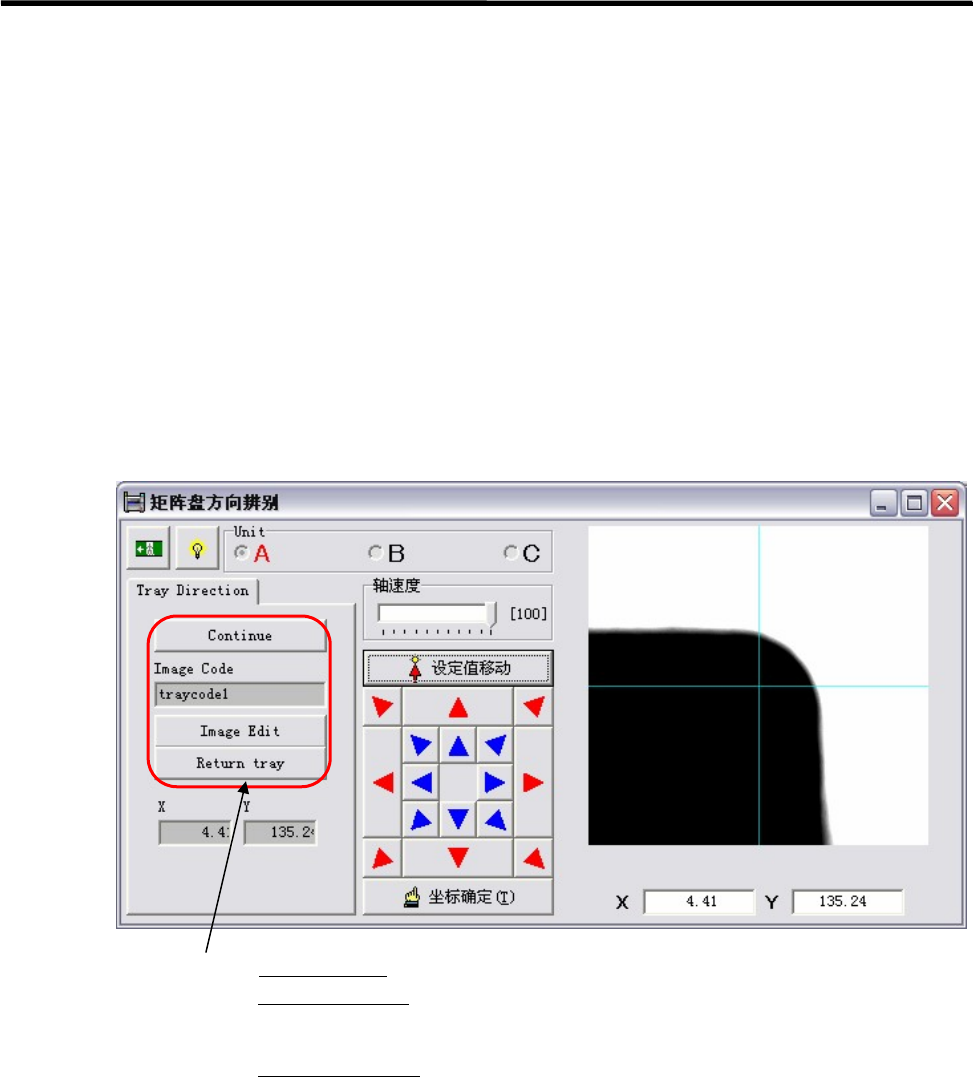

如果检测相机发生移动，将会显示出下列的检测画面，请选择处置方法。
④
●如果选择［Continue］，将无视方向辨别 NG，继续进行生产。
●如果选载［Image Edit］
，图像编码的画面将被显示出来。
请对图像编码进行修正，并实施数据更新后，重新开始生产。
然后，再次对该矩阵盘的方向进行辨别。
●如果选载［Return tray］
，会将送料盘返回到储料器内，请对该矩阵盘的设置方向
进行确认。
如果矩阵盘的设置方向出错，请修正设置方向，然后再重新开始生产。
然后，再次对该矩阵盘的方向进行辨别。
【注释】 当矩阵盘在送料盘上出现偏移时，也会发生方向辨别 NG 的现象，请加以注意。
请将矩阵盘确实靠紧送料盘的定位块，并牢固夹紧，使矩阵盘不会发生移动。
5．资料库的制作与编辑
5-102
供给部资料库（供给数据）
【菜单】 程序数据>供给数据
程序数据>吸取数据>供给部/矩阵盘>供给数据
【项目】
文件>保存 在数据变更后使用，将变更的内容进行保存。
供给部 指定供给部的资料名称。它与“程序编辑>吸取资料”相链接。
元件间距（F1，F2） 通常情况下不使用。F1，F2 仅是限定于带式送料器的功能。
如果想要将元件吸取时送料器的送出次数设定为 2 次以上时，可以与送
料器资料库中的「送料器移动量」项目对应进行设定。
例：用 F1-84 送料器（1 个刻度的送出量为 4mm）对元件间距 8mm 的元
件进行供给时，「元件间距」设定为 8.00。由于 F1-84 送料器「送料
器移动量」的设定为 4.00（4mm），这样在使用供给部代码为 F1-84 送
料器的情况下，元件吸取时就会自动的进行 2 次送出。

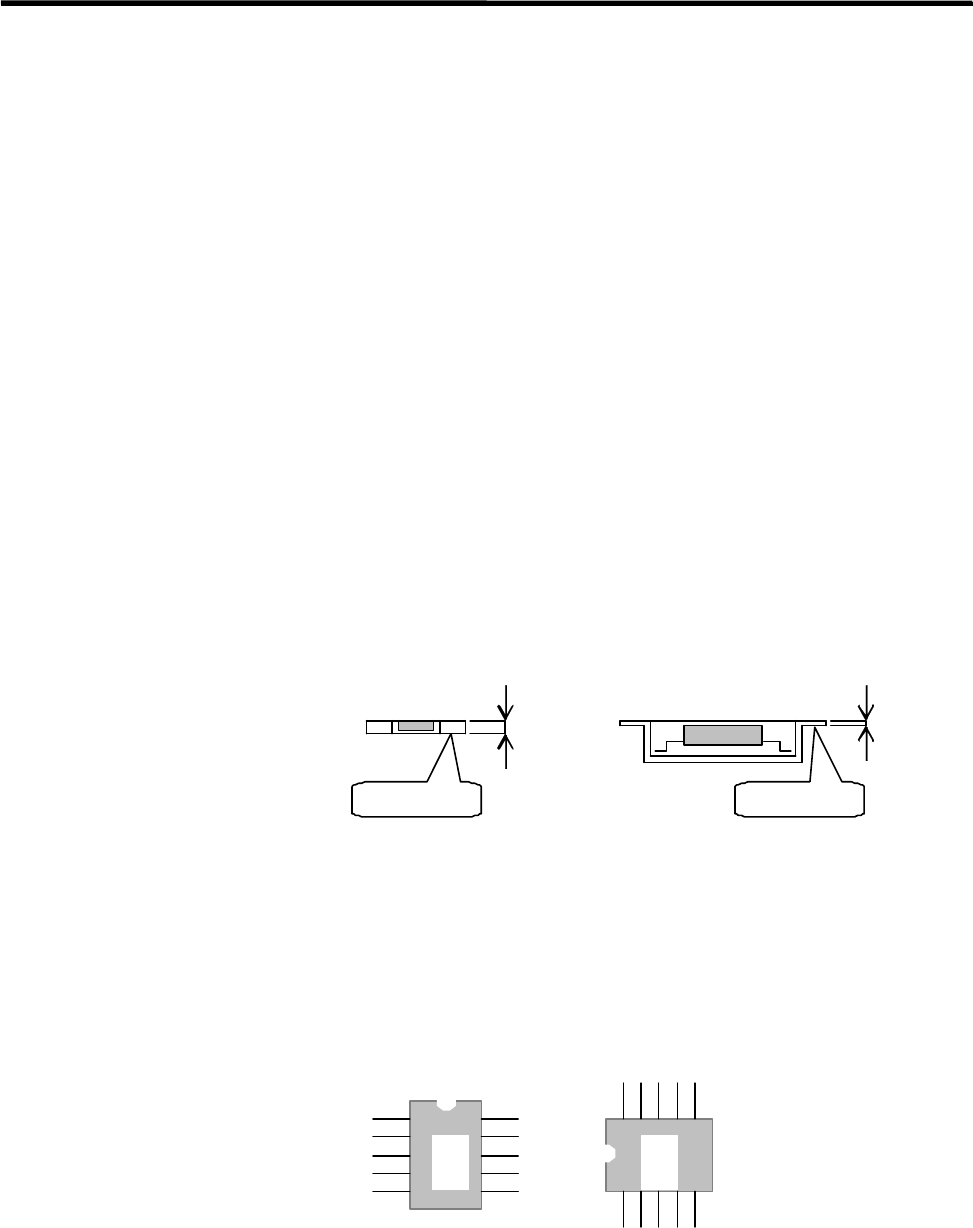

供给部厚度 供给部厚度是指从吸取 Z 原点到料带上面的距离。
在使用带式送料器时，吸取 Z 原点＝料带下面。因此，在这种情况下，
供给部厚度就是从料带下面到料带上面的距离。无论是在纸带的情况
下，还是在模压载带的情况下，料带厚度如下图所示。
【注释】 当料带上面与元件上面存在高度差时，请在“吸取数据>Z 偏差值”栏内
输入元件上面的高度值，并进行 Z 轴检测。
压载带
带
带
纸带
带
带
在使用棒式送料器的情况下，请设定“供给部厚度＝0”。
【注释】 然后，在“吸取数据>Z 偏差值”栏内输入元件上面的高度值，并进行 Z
轴检测。
供给角度 输入与基准不同的角度（从贴片机的前侧观看）。只能对 90/180/～90/0
度进行指定。从上面观看，逆时针方向为正方向。
在相同的元件，供给状态不同的、制作 2 种元件链接的情况下，需要使
用供给角度。
A B
在上述 2 种元件链接状态下进行贴装时，如以 A 状态的元件作为基准进
行图像资料的登录。虽然 A 元件矩阵盘资料库的供给角度为 0° ，但是 B
元件为 90
° ，在“程序编辑>吸取资料”中，与 B 相同的元件代码将向 A
元件进行分配，并链接起来。这样如果制作了吸取资料，A 元件和 B 元
件的贴装角度就没有必要改变。元件的贴装角度为供给角度的关联值。
5．资料库的制作与编辑
5-103
送料器资料库（送料器数据）
【菜单】 程序数据>送料器数据
程序数据>吸取数据>送料器/送料盘>送料器数据
【项目】 在现在的情况下只需在“程序编辑>吸取”栏中输入送料器名称。其他的项目无需考虑。
文件>保存 在数据变更后使用，将变更的内容进行保存。
送料器名称 这是本公司 PS/F1 系列带式送料器的名称。点击之后在显示出的组合框
中进行选择。
送料器组号 未使用。
送料器代码序号 请不要变更。
送料器移送量 请使用默认初始值。
送料器高度 未使用。
X 方向偏差值 请使用初始值。
Y 方向偏差值 请使用初始值。
■ 多管送料器 PS-MS3 的设定
在多管送料器 PS-MS3 中有多个吸取点，它们的位置是按照装有 PS-MS3 的贴装站坐标的偏差值进
行定义的。
只需吸取数据中，输入从 PS-MS3-A 到 PS-MS3-I 的吸取点的数量，就会按照该送料器数据，将各
个吸取点的偏差值输入到［X 方向偏差值］和［Y 方向偏差值］栏中。
■ 多管送料器 MSF-1 的设定
在多管送料器 MSF-1 中有多个吸取点，它们的位置是按照装有 MSF-1 的贴装站坐标的偏差值进行
定义的。
只需在吸取数据中，输入从 MSF-01 到 MSF-16 的吸取点的数量，就会按照该送料器数据，将各个
吸取点的偏差值输入到［X 方向偏差值］和［Y 方向偏差值］栏中。
