5．资料库的制作与编辑 5-60 ☆ 元件尺寸与粗定位置变更用窗口尺寸和窗口位置的关系。 全体长度 X 全体长度 Y 在基本的［粗定位置的变更］＝0 的情况下 全体长度 Y/2 全体长度 Y 全体长度 X/4 引脚间距×3 粗定位置变更用窗口尺寸及窗口位置由元件尺寸决定。其关系不仅与下 边引脚的插座元件有关， 而且与上边引脚的插座元件，右边引脚的插座元件，左边引脚的插座元 件都有关。并且该关系与 单边引脚的插座元件以及双边引脚的插座元件…
5．资料库的制作与编辑
5-59

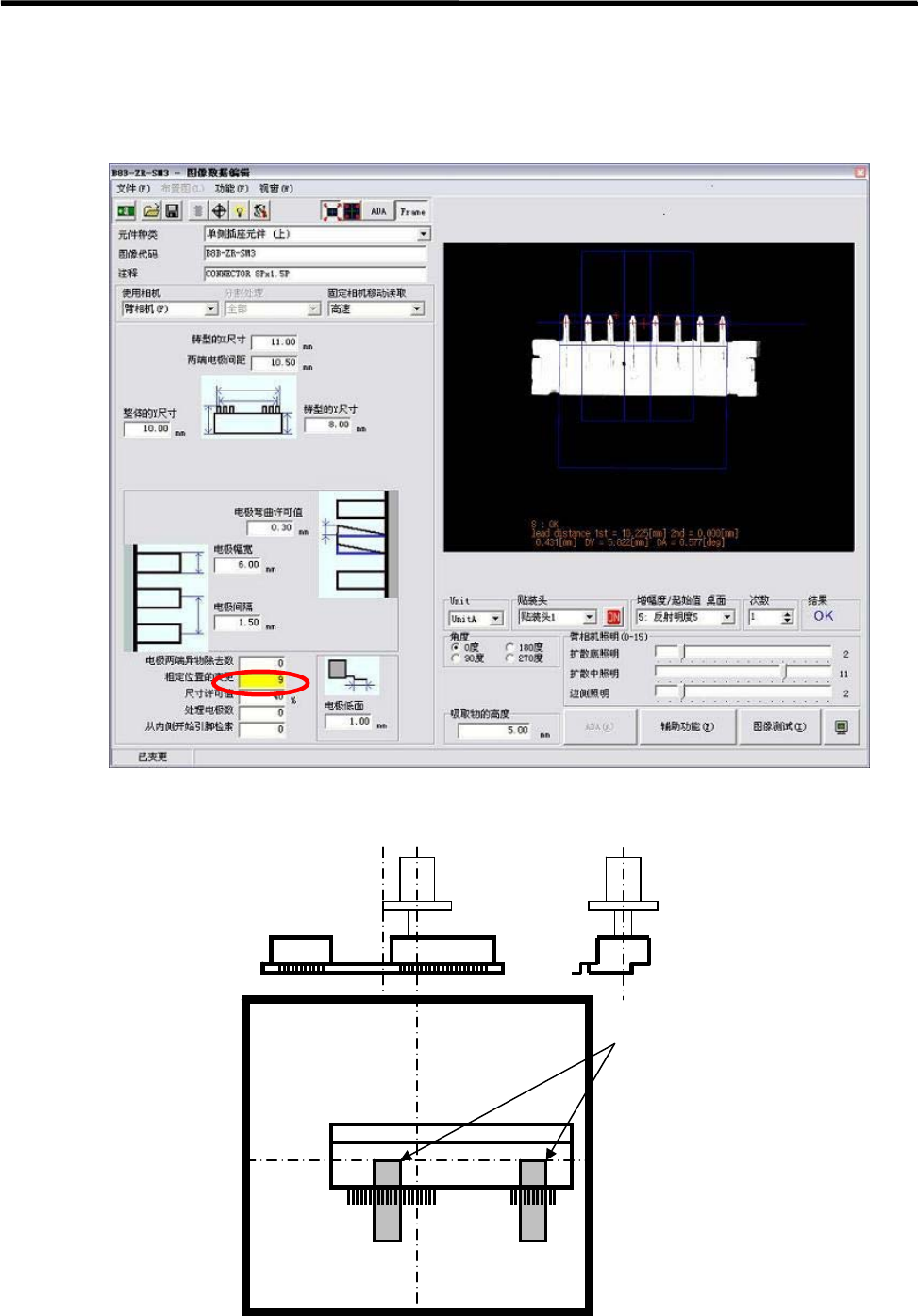

● 粗定位置的变更
当在吸嘴从偏离元件中心处吸取元件的状态下进行摄像时，会得到偏离相机中心的图像，若此中
心偏移量过大，将发生「粗定位置错误」，导致不能进行图像处理。可采用的对应措施是，通过
修改插座元件图像资料中的「粗定位置的变更」值，可以在任意的偏离位置下设定粗定位置。
［例］如下图所示，在偏离元件中心的位置上进行吸取的情况下，「粗定位置的变更」值要设定
为 15。
粗定位窗口
从元件下面用相机摄取的
图像与从上面观看的图
像，在位置上是相反的。
5．资料库的制作与编辑
5-60
☆ 元件尺寸与粗定位置变更用窗口尺寸和窗口位置的关系。
全体长度 X
全体长度 Y
在基本的［粗定位置的变更］＝0 的情况下
全体长度 Y/2
全体长度 Y
全体长度 X/4 引脚间距×3
粗定位置变更用窗口尺寸及窗口位置由元件尺寸决定。其关系不仅与下边引脚的插座元件有关，
而且与上边引脚的插座元件，右边引脚的插座元件，左边引脚的插座元件都有关。并且该关系与
单边引脚的插座元件以及双边引脚的插座元件也都相关。
全体长度 X
全体长度 Y
在基本的［粗定位置的变更］＝0 的情况下
全体长度 Y
全体长度 Y/2
全体长度 Y/2
全体长度 Y
全体长度 X/4 引脚间距×4
窗口中心位置
窗口中心位置
5．资料库的制作与编辑
5-61

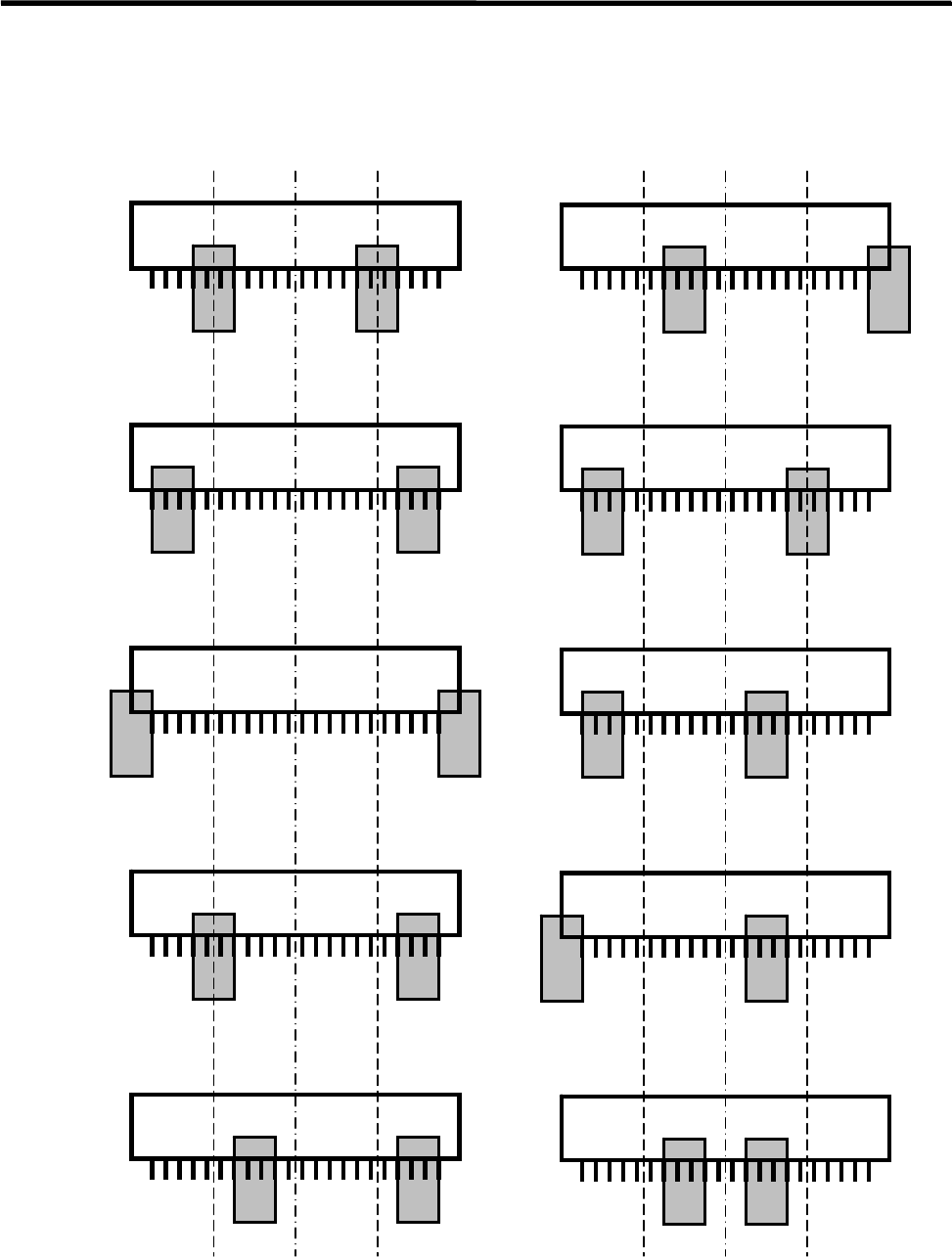

☆ 如果改变［粗定位置的变更］中的个位数，窗口的位置将发生变化。
［粗定位置的变更］＝＊0 ［粗定位置的变更］＝＊5
［粗定位置的变更］＝＊1 ［粗定位置的变更］＝＊6
［粗定位置的变更］＝＊2 ［粗定位置的变更］＝＊7
［粗定位置的变更］＝＊3 ［粗定位置的变更］＝＊8
［粗定位置的变更］＝＊4 ［粗定位置的变更］＝＊9
