优先吸取点
【菜单】 程序编辑>表示>显示优先的吸取点 / 点击“优先吸取点”按钮
在吸取数据上如果存在复数个同一元件的情况下，元件吸取位置将可以按照①同时吸取优先、②
吸取数据的序号顺序（在画面中从上开始）进行选择。因此如果同时吸取线路存在复数的情况下，
就有可能发生贴装头移动量比较少的线路没有被选择的情况。［优先吸取点］功能就是在复数存
在的元件吸取点中对优先顺序进行定义，制作更为有效的吸取循环的功能。
例如：在下列程序中，贴装步骤为 0002～0005 的 1608C 元件将从 ST-F11、13、15、17 中同时
吸取，在贴装步骤 0009～0012 中，1608C 元件将从 ST-F11、13 中，2125R 元件将从 ST-F31、
33 中进行分别吸取，贴装头移动量大约为 16 线路。
但是，如果将贴装步骤 0009、0011 中的 1608C 元件变更为从 ST-F35、37 中吸取，贴装头移动
量则大约为 8 个线路，这样就可以缩短生产时间。
优先吸取点按钮
2．程序的制作和编辑
2-67

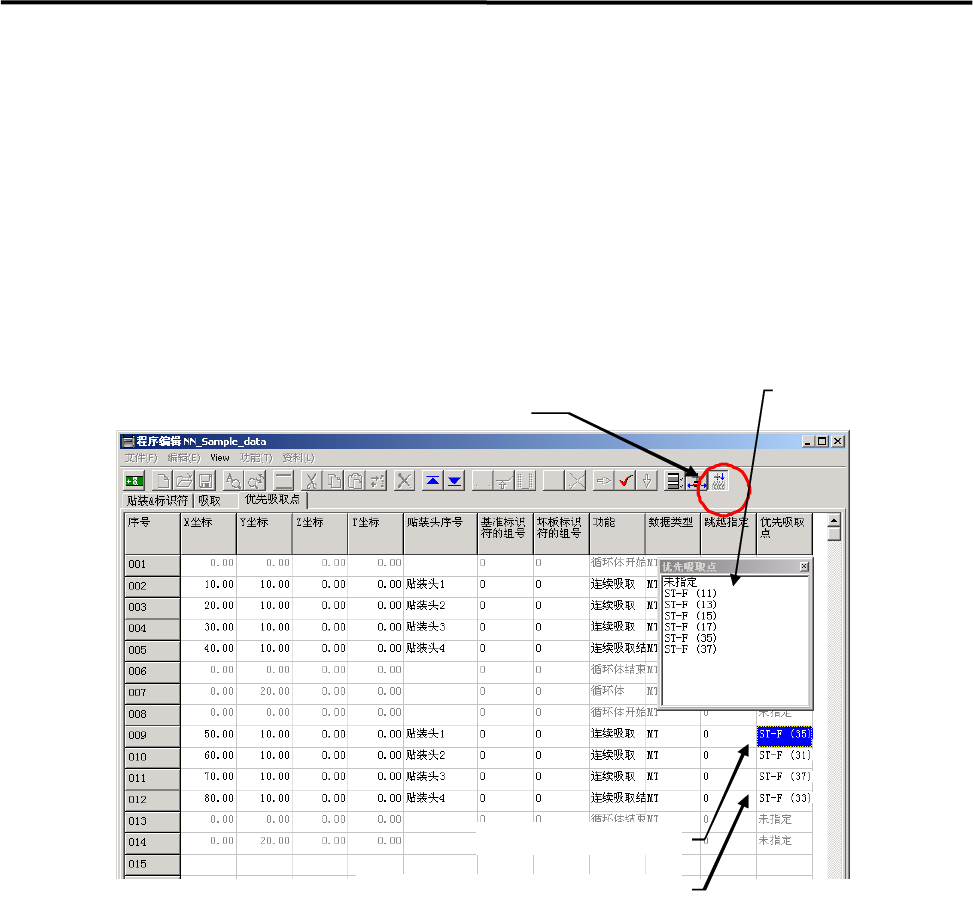

■ 优先吸取点的设定步骤
①
点击［优先吸取点］按钮，打开优先吸取点编辑画面。
②
在想要进行优先吸取点设定的贴装步骤中，右击［优先吸取点］项。
③
打开［优先吸取点］窗口，吸取数据中存在的同一元件代号的吸取点序号将全部显示出来，
从中选择想要优先设定的吸取点序号。
④
对同一吸取循环内的其他元件，也进行［优先吸取点］设定。
【注释】 请对同一吸取循环内的所有元件进行［优先吸取点］的设定。同一吸取循环内即使有一个没有设
定优先吸取点的元件存在时，其吸取循环的优先吸取点设定就会无效。在送料器架中如果只有一
个元件进行设定时，请对其吸取点序号进行设定。
【注释】 ［优先吸取点］的设定，只有在吸取种类为 ST-F 及 ST-R 的元件时才有效。
击[ 优 ]
钮
击[ 优 ]
钮
选择优 设
对环 进设
基板夹具
如果实施该机能，可以对基板进行夹紧/非夹紧的处理。
当基板处于非夹紧状态时变为<Clamp>按钮，当基板处于夹紧状态时则变为<Unclamp>按钮。
2．程序的制作和编辑
2-68
程序编辑工具
组编辑
【菜单】 程序编辑>程序编辑工具＞组编辑
将贴装步骤分成特定的组，进行统一编辑。可以在每个组合基板的编辑中利用。
例如将循环的数据进行循环体展开时，将固有的坏板标识符分配到各个组合基板中，通过坏板标
识符进行分组，就可以对某一组合基板的 X 坐标进行偏差处理。
■ 组的条件
对编辑对象的组进行指定。
【项目】
元件代号、参考标识、图像代号、基准标识符的组号、坏板标识符的组号、贴装头序号：
如果想要将组合框的项目追加到组中时，首先选择项目，然后点击<→>
按钮。在右侧的列表中就会将项目追加进去成为组的对象。可以追加复
数个项目。如果想要将项目从组中取消时，可以选择列表内的项目，然
后点击<←>按钮。

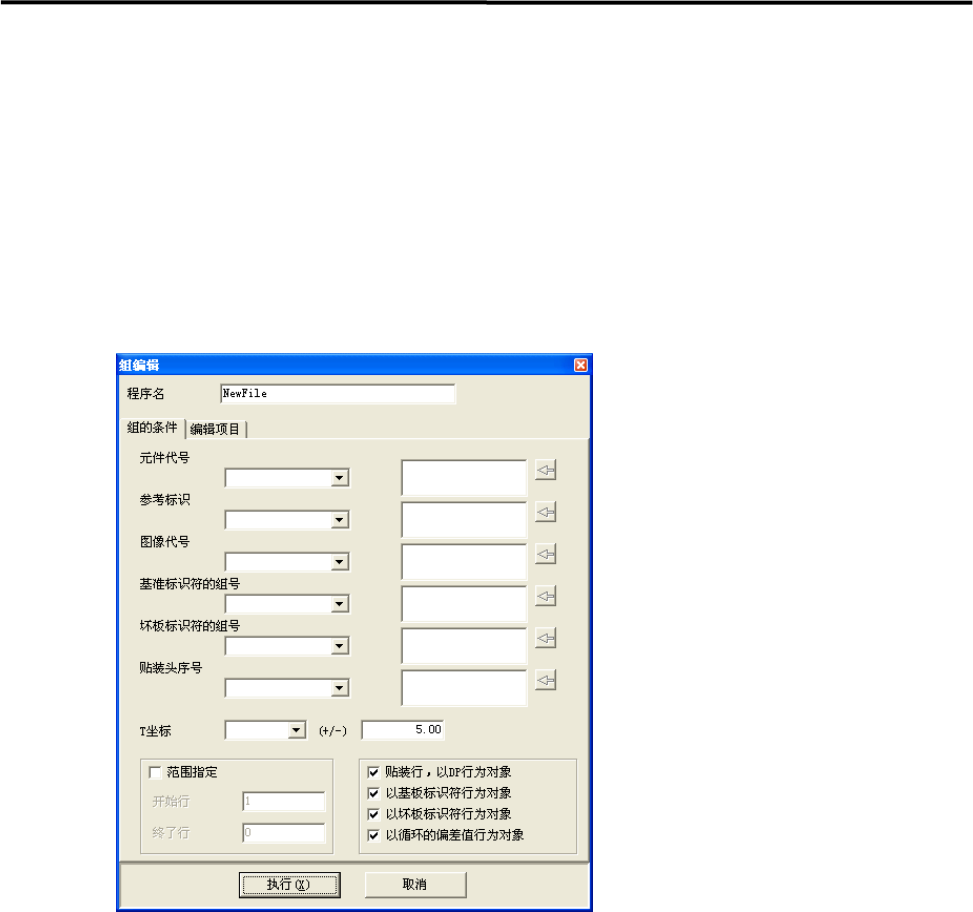

T 坐标 如果想要将特定的 T 坐标追加到组中时，可以在 T 坐标组合框中选择
“0.00”、“90.00”、“180.00”、“-90.00”中的某一项，然后在
右侧的（+/-）编辑框中指定范围。例如组合框为“90.00”、 编辑框
为“5.00”的情况下，85.00 ～ 95.00 就成为组的有效范围。在 T 坐
标组合框中不能进行复数追加。
【注释】 列表为空白的情况下，组合框的全部项目将无条件变为组的对象。
