11．参数的设定
11-14
■ 有/无 吸嘴的图像代码
在贴装头上并无吸嘴(未安装)却误识别为“有”的情况下，以及在贴装头吸嘴有无检查为 NG 时加
以使用。
【操作】
① 对［有/无 吸嘴的图像代码］的组合框中所显示的吸嘴代码是否如下所示加以确认。
M10 → M10_NOH
M20 → M20_NOH
② 点击<有/无 吸嘴>按钮。
③ 将会显示出如下所示的窗口。
④ 在［贴装头］的组合框中指定贴装头序号。
⑤ 点击<图像测试>按钮。
在结果为 NG 的情况下，请对镜片､ID 标识的污损以及照明进行检查。
■ 获取吸嘴 ID 的图像代码
在无法获得吸嘴序号的情况下，或者在 ANC 吸嘴有无的检查为 NG 时加以使用。
【操作】
① 对［获取吸嘴 ID 的图像代码］的组合框中所显示的吸嘴代码是否如下所示加以确认。
M10 → M10_NOS
M20 → M20_NOS
② 点击<吸嘴 ID>按钮。
11．参数的设定
11-15

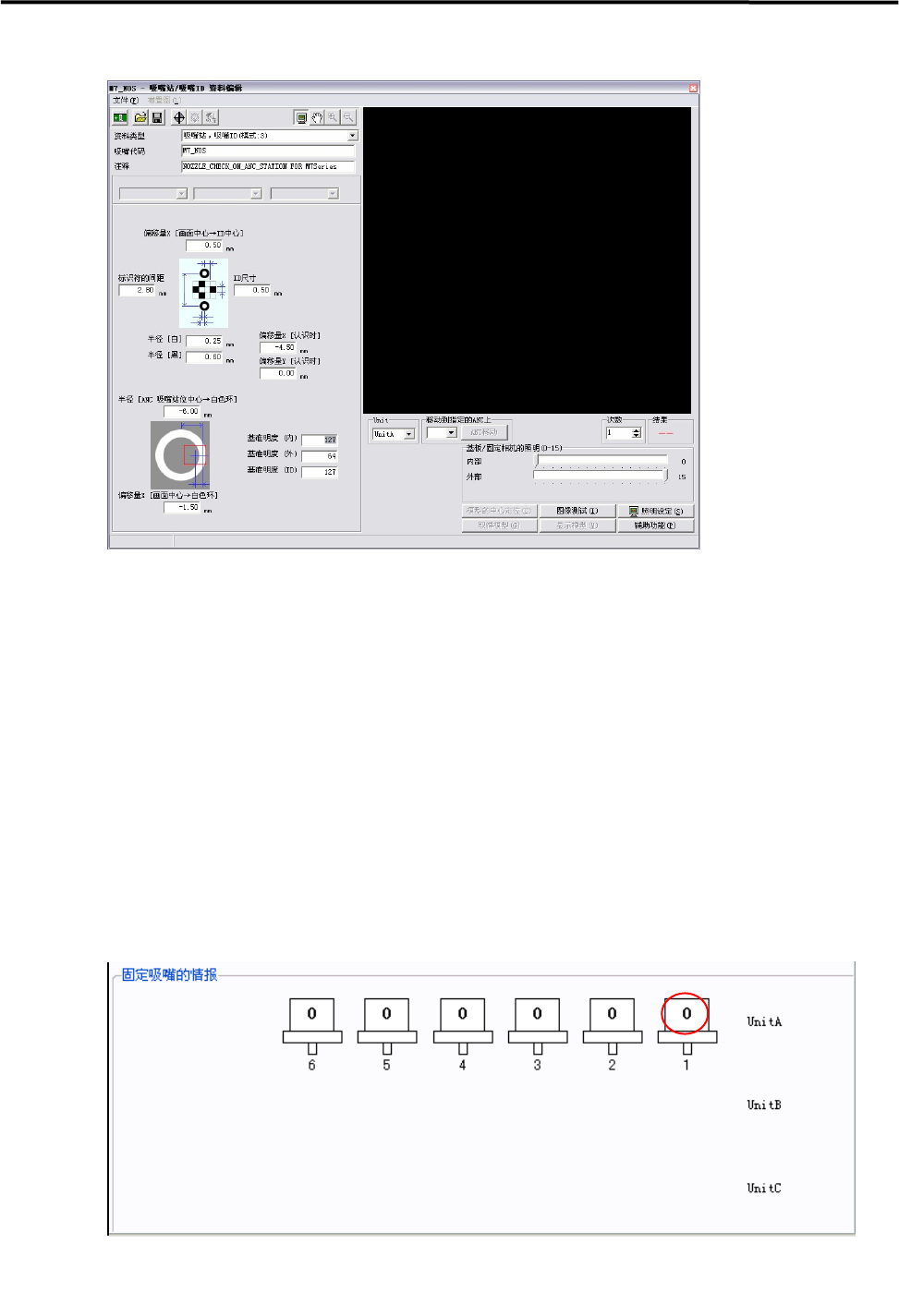

③ 将会显示出如下所示的窗口。
④ 在［移动到指定的 ANC 上］的组合框中指定 ANC 序号。
⑤ 点击<ANC 移动>按钮。
⑥ 将会显示出“是否执行？”的信息框，点击<是>按钮。就会移动到基板相机指定的 ANC 上。
⑦ 点击<图像测试>按钮。
⑧ 在结果为 NG 的情况下，请对 ID 标识的污损及照明进行检查。
■ 固定吸嘴的情报
在贴装头中将吸嘴固定进行使用的情况下，那个吸嘴被称为固定吸嘴，将在此画面中进行设定。
固定吸嘴不能与 ANC 上的吸嘴进行替换。
【操作】
① 将作为固定吸嘴使用的吸嘴，安装到贴装头上。
② 在贴装头序号的单元格中输入吸嘴 ID。
注意：根据机种的不同，
贴装头数也有所差异。
11．参数的设定
11-16
移动高度
【菜单】 系统>用户参数的设定>移动高度
通过输入贴装头的偏差值，可以把吸取点上面的贴装头移动高度向上推移。
其他
生产管理数据
【菜单】 系统>用户参数的设定>其他
