6．检出电极浮起功能
6-8

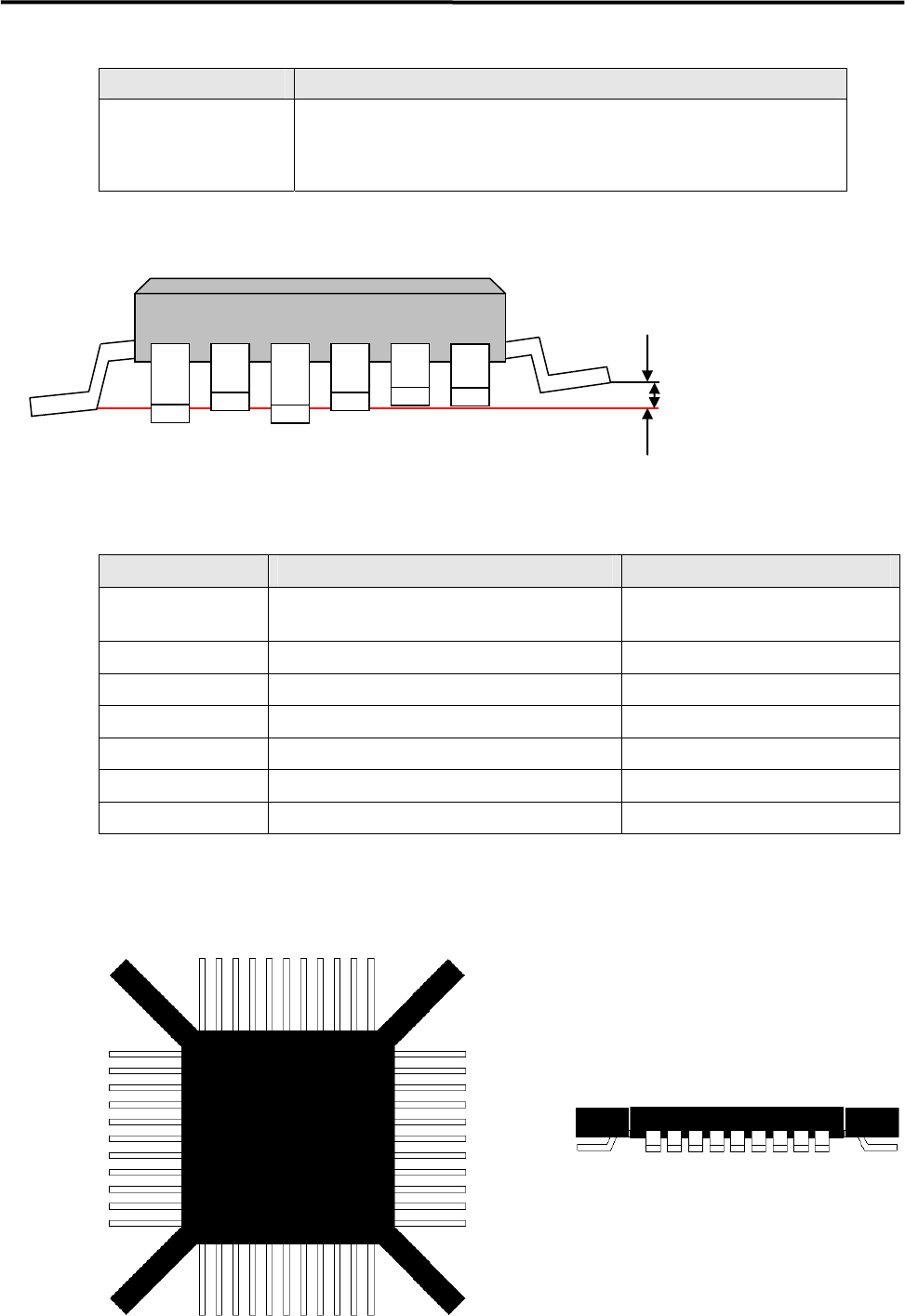

■ 判定临界值
项目 内容
引脚高度偏差容许值
对元件优良与否判定的临界值进行设定。
通过对根据各引脚算出的假设平面高度与相对于该平面引脚偏差
最大的引脚高度的差值进行比较，从而判定元件的优良与否。
默认设定值为“0.10”。
【注释】 请根据焊接等的厚度情况，对引脚高度偏差容许值进行设定。
引脚高度偏差容许值
偏差最大的引脚高度
假设平面的高度
■ 电极浮起数据的扩张设定
点击电极浮起数据编辑画面的“功能>扩张设定”项目，打开［电极浮起数据的扩张设定］画面。
项目 内容 设定范围
取样周期 对激光射出的周期进行设定。
10［μsec］～2000［μsec］
(默认值→40［μsec］)
测量高度偏差值 对测量时的元件高度进行设定。 0(默认值)
扫描速度 对测量时的轴速度进行设定。 300(默认值)
过滤水准 对测定数据的平滑度进行设定。 7(默认值)
限幅水准 对错误数据判定用的临界值进行设定。 10(默认值)
二边距离 对边与边之间的无效数据量进行设定。 500(默认值)
测定值有效幅宽 对测定数据的有效范围进行设定。 0.150(默认值)
※一般来说，扩张设定请使用基本的默认设定值（初始值）。
但是，只在下图所示的缓冲 QFP 的情况下，请在测量高度偏差值项目中输入“4.5”。
6．检出电极浮起功能
6-9

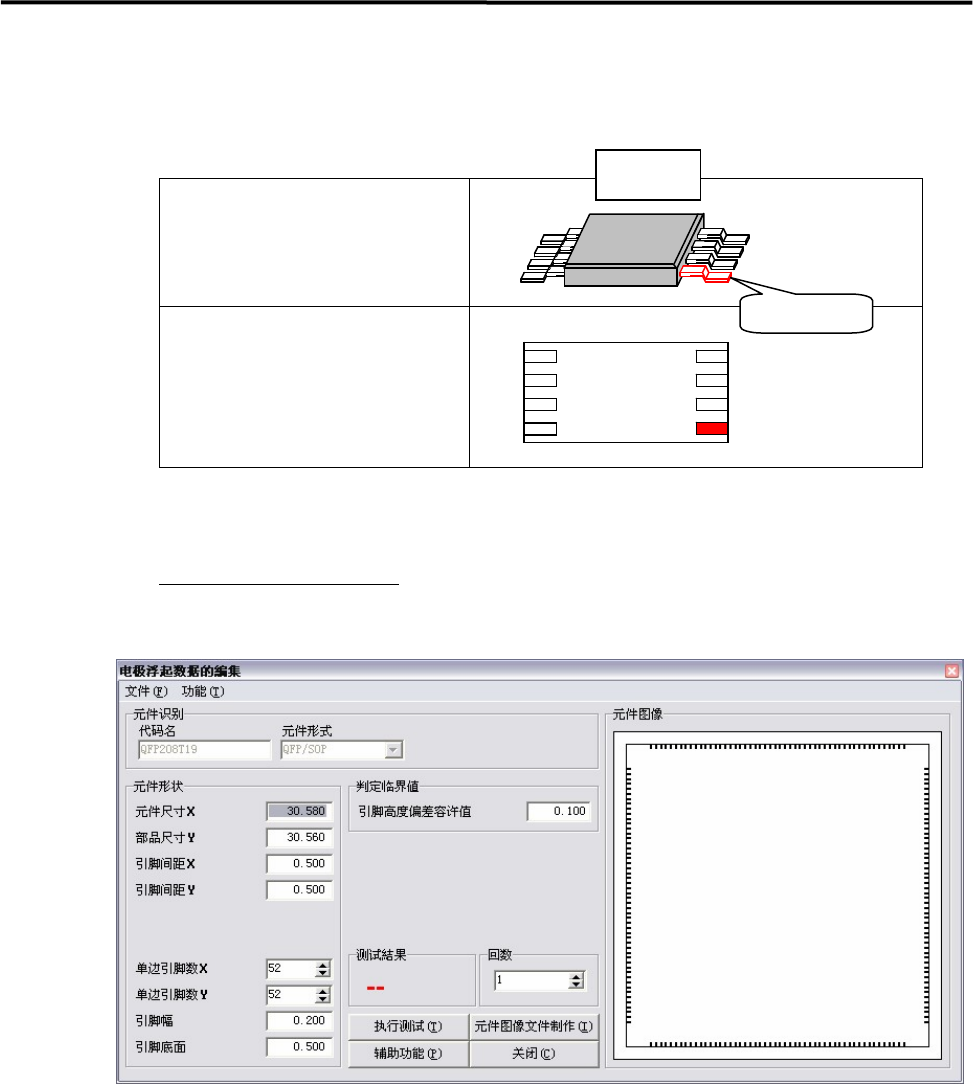

■ 元件图像
在电极浮起编辑画面的［元件图像］栏中所显示的元件图像，如果在电极浮起测量过程中发生错
误时，会用红色将发生错误的引脚显示出来。
注：错误引脚显示为红色，缺脚电极显示为浅蓝色。
⑤ 对电极浮起测量进行测试。
在必要的项目设定完了之后，请按照以下步骤对电极浮起测量进行测试。
1 点击［元件图像文件制作］按钮，将会显示出元件图像。
按照在［元件形状］栏中输入的尺寸等数据，制作出元件图像。在此请对是否与实际元件的
形状相同进行确认。（由于元件尺寸 X/Y 为引脚的外形尺寸，因此元件图像用铸型部分覆盖
引脚的形状加以显示。）
2 在图像数据编辑的情况下，当进行图像测试时，请对吸取的元件是否被吸取到吸嘴上进行确
认。如果元件没有被吸取时，请不要实施电极浮起数据的制作步骤②，先进行元件的吸取。
3 点击［执行测试］按钮，对电极浮起测量进行测试。
4 在［测试结果］栏内，将会显示出测试结果（OK/NG）。如果结果为 NG 时，请根据显示的信
息及［元件图像］的显示，对错误内容进行确认。
元件吸取形态
(从贴片机正面观看)
元件图像的显示
(电极浮起编辑画面)
NG 引脚
例：SOP
6．检出电极浮起功能
6-10

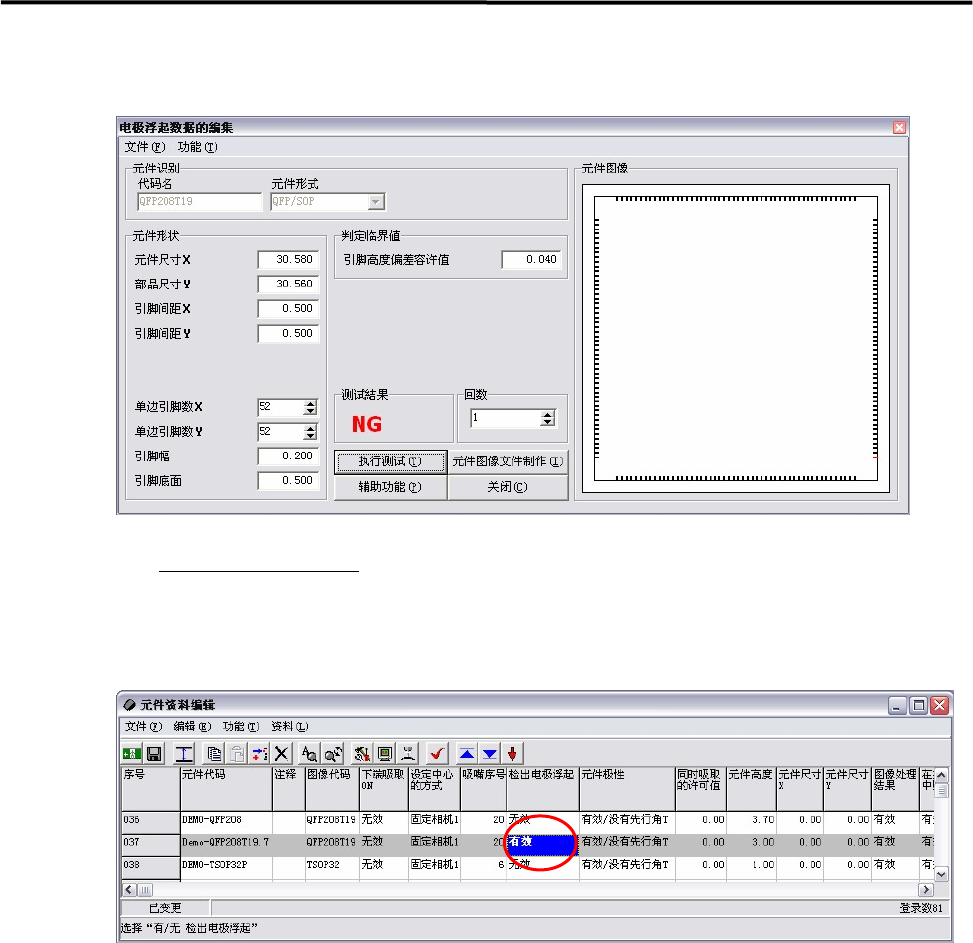

5 下图是在多个引脚 QFP 元件的情况下，引脚高度偏差值超过判定容许值，测试结果为 NG 的实
例。
⑥ 对元件资料进行编辑。
在保存电极浮起数据之后，打开元件资料编辑画面（使用制作电极浮起数据的图像代码），
将元件代码的［检出电极浮起］项目设定为［有效］。（如果在生产中不进行电极浮起检出
时，请设定为［无效］。）
【注释】 在使用电极浮起数据不存在的图像代码时，如果针对元件代码，将［检出电极浮起］项目设定为
［有效］时，程序的数据检查将会出现错误。
在“用户参数>检出电极浮起”的设定为‘无效’的情况下，程序数据检查就不会出现错误。
