15．资料
15-2
吸嘴前端形状

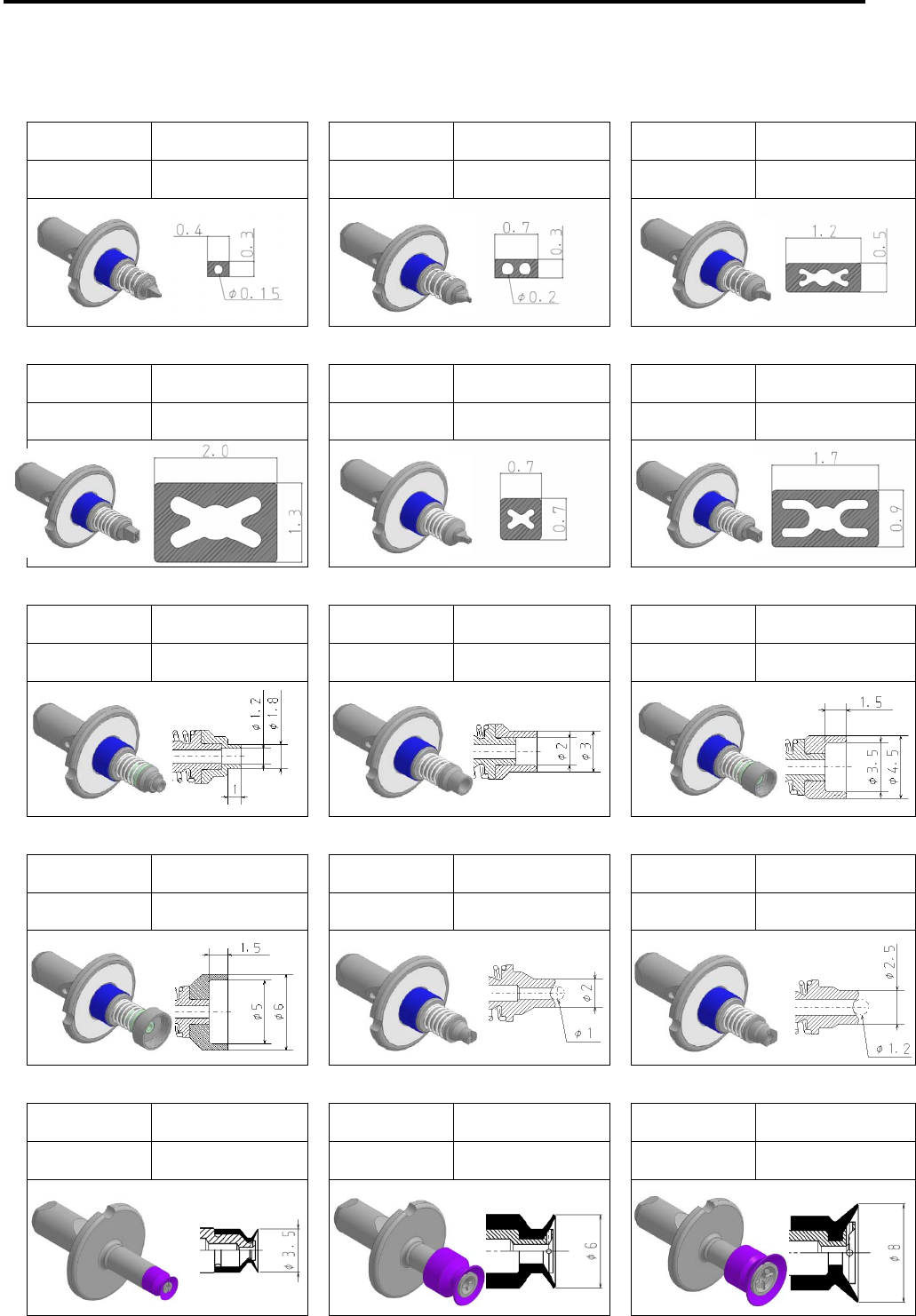

图 1 标准吸嘴形状及尺寸
Nozzle Name P050 Nozzle Name P051 Nozzle Name P052
Parts No. LC6-M7727-000 Parts No. LC6-M7729-000 Parts No. LC6-M772B-000
Nozzle Name P053 Nozzle Name P061 Nozzle Name P062
Parts No. LC6-M772D-000 Parts No. LC6-M772F-000 Parts No. LC6-M772H-000
Nozzle Name P054 Nozzle Name P055 Nozzle Name P056
Parts No. LC6-M7735-000 Parts No. LC6-M772K-000 Parts No. LC6-M772V-000
Nozzle Name P057 Nozzle Name P072 Nozzle Name P073
Parts No. LC6-M7731-000 Parts No. LC6-M773B-001 Parts No. LC6-M773E-001
Nozzle Name P017 Nozzle Name P018 Nozzle Name P019
Parts No. LC6-M770H-003 Parts No. LC6-M770K-002 Parts No. LC6-M770M-002
15．资料
15-3
Nozzle Name P020 Nozzle Name Nozzle Name
Parts No. LC6-M770P-002 Parts No. Parts No.
吸嘴选定
当存在多个对应元件范围重复的吸嘴时，请尽量使用带有“◎”符号的吸嘴。（表 1）
优先顺序（从高到低）：◎ → ○ → △
表 1 标准吸嘴对应元件表（之一）
元件 尺寸（mm） ①方形吸嘴 ②圆形吸嘴
（无吸取垫）
形状 元件名称 长(X) 宽(Y) 高(Z)
P050
P051
P052
P053
P061
P062
P054
P055
P056
P057
注
0.40 0.20 0.13 ◎ 注1
0.60 0.30 0.25 ◎ ○ 注2
1.00 0.50 0.35 ◎ ○
1.60 0.80 0.45 ○ ◎ 注3
2.00 1.25 0.50 ○ ◎
3.20 1.60 0.60 ◎ ○
方形小片
电阻
3.20 2.50 2.00
◎ △ 注4
0.40 0.20 0.20 ◎
0.60 0.30 0.30 ◎ ○
1.00 0.50 0.50 ◎ ○
1.60 0.80 0.80 ○ ◎
2.00 1.25 1.25 ○ ◎
3.20 1.60 1.25 ◎ ○
方形小片
电容器
3.20 2.50 1.50
◎ ○
1.60 1.00 0.60 ○ ◎
2.10 1.30 0.90 ○ ◎
微型二极管
2.80 1.90 1.10
◎ ○
15．资料
15-4
表 1 标准吸嘴对应元件表（之二）
元件 尺寸（mm） ①方形吸嘴 ②圆形吸嘴
（无吸取垫）
形状 元件名称 长(X) 宽(Y) 高(Z)
P050
P051
P052
P053
P061
P062
P054
P055
P056
P057
注
1.60 1.00 0.75 ○ ◎
2.10 1.30 0.90 ○ ◎
微型
三极管
2.80 1.90 1.10
◎ ○
3.20 2.50 2.00 ◎ ○
小片型
电感线圈
4.50 3.20 3.20
○ ◎
功率
三极管
4.60 2.60 1.60 ○ ◎
2.90 1.60 1.60 ◎ ○
3.80 2.90 1.60 △ ◎
4.70 2.60 2.10 △ ◎
6.00 3.20 2.50 △ ◎
钽电容器
7.30 4.30 2.80
◎ ○
4.30 4.30 5.70 ◎ ○
电解铝
电容器
6.60 6.60 5.70
○ ◎
薄膜
电容器
7.30 5.30 3.25 ○ ◎
