2．程序的制作和编辑
2-62

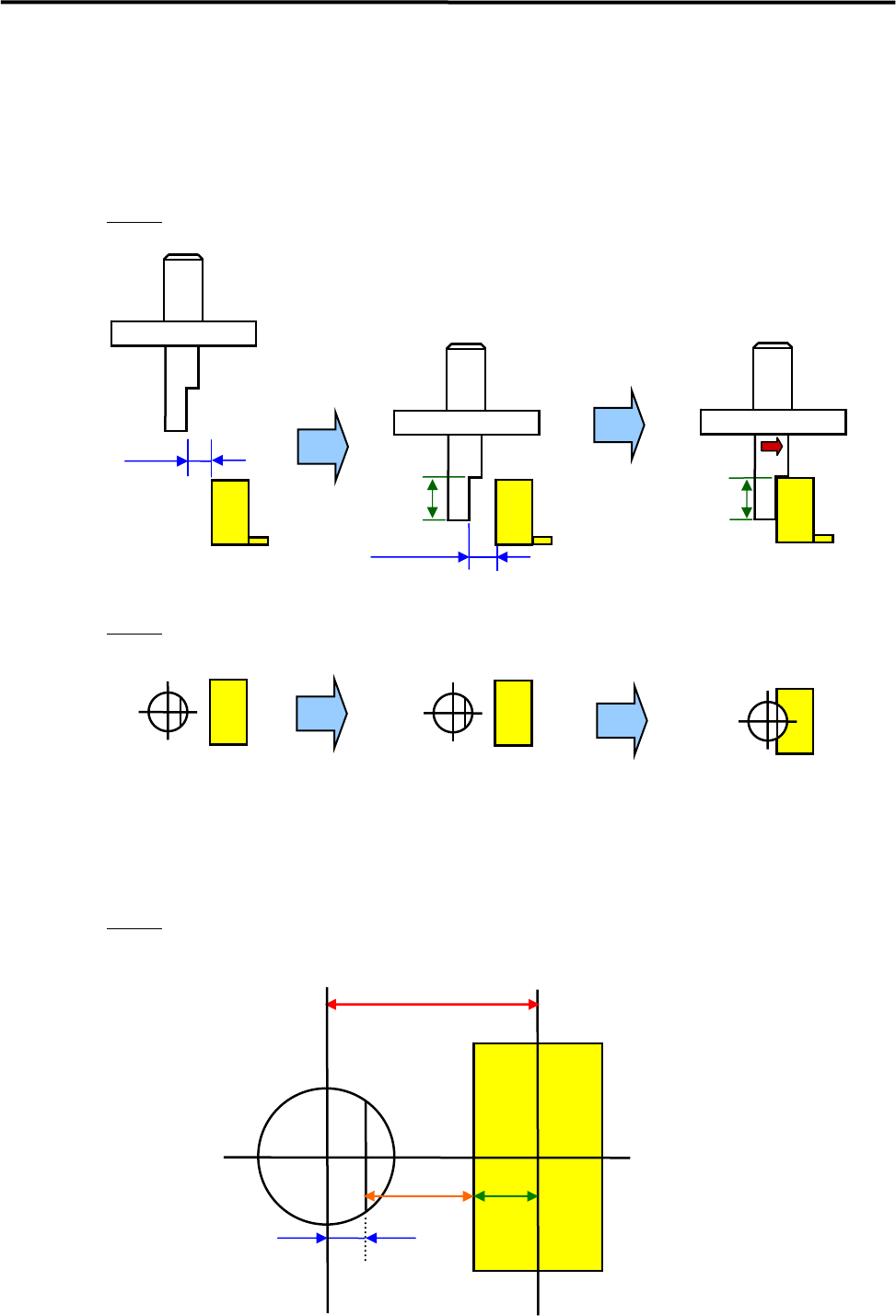

侧面吸嘴
侧面吸嘴是为了对元件的侧面进行吸取而设，其在贴装头下降后可以沿着 X 方向或者 Y 方向进行
水平移动。
■ 动作程序
侧视图
上视图
吸取点 下降 移动
放大图
卡深
间隙
间隙
卡深
偏差值
（
A
＋
B
＋
C
）
B A
C
2．程序的制作和编辑
2-63
在使用侧面吸嘴时，需要在吸取数据的 X 偏差值或者 Y 偏差值的栏中输入偏差值(A＋B＋C)。(请
参照上一页的放大图)

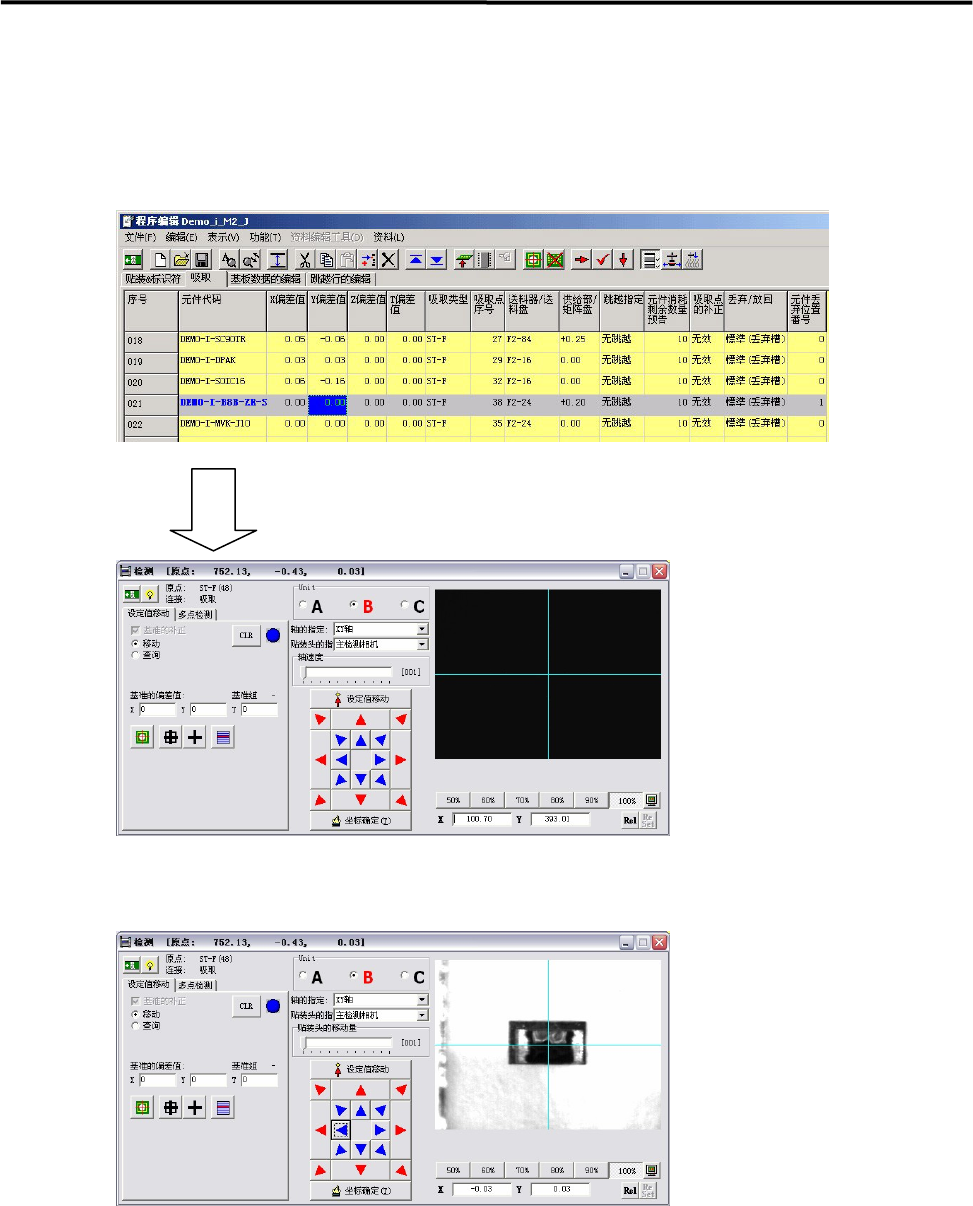

【操作】
①
程序编辑＞吸取数据
点击「X 偏差值」或者「Y 偏差值」的单元格，打开检测画面。
②
通过箭头按键把相机移动到元件的吸取面上，求出坐标。
【注释】 由于送料器的驱动，元件开会出现跳跃现象。请从吸取一侧在最远的位置上将元件固定，然后再
进行检测操作。
③
对上述步骤②中求出的坐标值（放大图 A）和贴装头下降后向 X 方向或 Y 方向移动的距离（放
大图 B）以及从吸嘴中心到吸嘴吸取面的距离（放大图 C）进行计算，并输入到吸取数据的 X
偏差值或者 Y 偏差值的栏中。
【注释】 在吸嘴资料库内输入的项目情报（侧面吸取偏差值等），由本公司提供。
④
将吸嘴资料库的「下端吸取 ON」设定为「有效」。
2．程序的制作和编辑
2-64
跳跃行编辑
【菜单】 程序编辑>表示>显示跳跃行的编辑 / 点击“跳跃编辑”按钮
在［贴装&标识符数据］编辑中显示出的程序的任意位置上，可以对任意数量的跳跃行进行指定。
指定可以在生产的一时停止中进行。在跳跃行指定窗口由于不能显示出菜单，可以通过图标进行
操作。将鼠标移动到各个图标上，就会显示出图标名称。
跳跃行的指定
只跳跃一行时，可以点击该行使其反转表示即可。在指定复数行的情况下，可以点击最上面的行，
然后向下方拖动。点击最左侧的图标进行跳跃的设定。这时在［跳跃指定］栏中会加入“1”。
跳跃行的解除
只跳跃一行时，可以点击该行使其反转表示即可。在指定复数行的情况下，可以点击最上面的行，
然后向下方拖动。点击左侧第 2 个图标进行跳跃的解除设定。这时在［跳跃指定］栏中会加入“0”。
所有行的跳跃指定
不需要行的选择。点击左侧第 3 个图标即可。
所有行跳跃指定的解除
不需要行的选择。点击最右侧的图标即可。
跳跃行编辑按钮
