生产速度的模拟
通过生产速度的模拟，可以对制作的程序数据的生产速度和时间进行测定。
基本操作流程
程序数据的读取
点击开始按钮
生产速度的显示
程序数据的读取
① 点击“主菜单>功能>生产速度模拟>打开”项目。
②
从显示出的列表中点击模拟的文件名称。
③
点击<OK>按钮。
点击开始按钮
点击［生产速度模拟］窗口的<开始>按钮。
马上就开始模拟操作。模拟的进行状况将在窗口下部显示出来。
中途想要中止时，可以点击<取消>按钮。
生产速度的显示
模拟结果将在窗口中央以 ms 为单位显示出来。
如果想要对详细结果进行调查时，请点击<详细结果>按钮。将显示出以下情报。
贴装头情报
每个贴装头在前部位置的吸取次数、在后部位置的吸取次数、矩阵盘送料器的吸取
次数、贴装次数、图像处理次数、吸嘴交换次数等情报
时间情报
基板搬送、吸取、贴装、标识符、吸嘴交换、生产速度、XY 轴移动、吸取 T 等待、吸
取矩阵盘等待、吸取送料器等待、贴装 T 等待、贴装图像处理等待等时间情报
警告
在警告信息被显示出来的情况下，可以在此将其打开，进行具体内容的确认。
2．程序的制作和编辑
2-85
详细设定
选择“选项>详细设定”，可以对初始值进行变更，提高模拟的精度，尝试对任意选项的设定进行
模拟。
吸嘴
生产速度模拟从贴装程序中取得吸嘴情报，在尽可能使用少量吸嘴的前提下将吸嘴分配到 ANC 或
者贴装头中，因此可能会出现吸嘴交换增多的情况，请根据需要按照下列步骤进行吸嘴的追加。
对于任意的贴装头以及 ANC 来说，想要对装着吸嘴进行设定时，请将“保持这一设定”的选项勾
选上之后再进行以下的操作。
①
点击想要输入吸嘴名称的吸嘴名单元格。
②
通过右击，在显示出来的列表中点击［吸嘴选择］按钮。
③
然后在出现的［吸嘴选择］列表中双击目标吸嘴。
④
在最初选择的单元格中输入吸嘴名称。
要想将输入吸嘴名称进行删除时，可以在②中选择“删除”按钮。
【注释】 根据吸嘴设定方法的不同，生产速度和时间将发生变化。但是在此处设定变更的结果对贴片机的
ANC 情报没有任何影响
送料器类型
送料器名称可以参照送料器资料库。按照下列方法可以对［送料器类型］和［搬送时间］进行编
辑。
①
点击想要编辑的档案。
②
通过右击，在显示出的列表中点击［编辑］按钮。
③
将显示出编辑窗口。通过选择，输入［送料器类型］，再通过键盘输入［搬送时间］。
送料器类型不明的情况下，请参照送料器的使用说明书。
若要将该档案返回到标准值，可以在②中选择［初期化］。
若要将所有的送料器进行标准值设定时，则可以在②中选择［全部初期化］。
机构操作
在［机构操作］窗口中，可以将［基板夹紧时间］、［基板搬送时间］、［ANC 机盖开关时间］等
设定进行变更。
【注释】 这些时间，可以输入在“主菜单>手动>机构操作>时间测定”中测定的时间。
模拟循环
模拟对象可以在［从基板夹紧开始到贴装完了为止］或者［基板夹紧时间与基板搬送时间之和］
中进行选择。请点击想要选择一方的单选按钮。
另外在此设定的送料器标准搬送时间适用于［送料器类型］中的［初始化］。
图像处理时间
此窗口中显示的代码可以参照图像资料库。此窗口可以进行以下操作。
可以对图像处理时间进行更换。单位为［ms］。

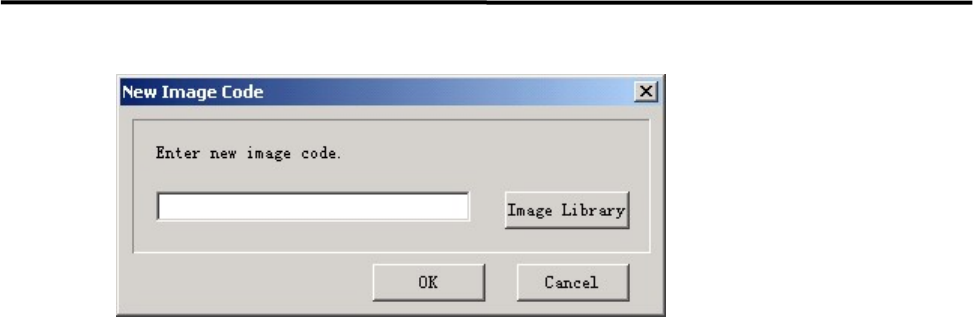

可以追加代码。通过右击格上，从显示出的列表中点击“新建”按钮。将出现以下的对话框。
2．程序的制作和编辑
2-86
在上述对话框中，用键盘输入代码或者点击［图像资料库（Image Library）］按钮，指定图像
资料库中的代码。
输入完成后，点击［OK］按钮。［New Image Code］窗口将关闭，新的代码就被追加进去。
可以删除代码。右击想要删除的代码，从显示出来的列表中点击“删除”按钮，就会出现“是否
进行数据删除?”的询问对话框，点击［是］按钮进行删除操作。
● 图像代码的搜索和排列
【菜单】 搜索>搜索
搜索>下方向/上方向
搜索>排列
可以对输入的图像代码进行搜索。
如果选择“搜索>搜索”项目，就会出现搜索对话框，请输入想要搜索的文字列(代码名)。如果点
击［下方向］按钮，就会从现在项目的单元格开始向下搜索输入的文字列。反之如果点击［上方
向］按钮，则会向上进行搜索。
如果选择“搜索>下方向/上方向”项目，就会向各个方向搜索最后输入的文字列。
可以对输入的图像代码进行排列。
选择“搜索>排列”项目，再选定升序或者降序，然后点击［OK］按钮。如果选择升序，数字或者
文字就会按照从小到大的顺序进行排列。
例)1,2,3 ……， a,b,c ……。
降序则与之相反。
【注释】 在此处设定变更的结果不会反映到贴片机的元件资料库中。
