5．资料库的制作与编辑 5-90 送料盘资料库（送料盘数据） 【菜单】 程序数据>送料盘数据 程序数据>吸取数据>送料器/送料盘>送料盘数据 对使用矩阵盘送料器时各送料盘(矩阵盘)的链接情报进行登录。 最大可以登录 500 条记录。 对于左侧的 1 个送料盘名 称， 可以在右侧的窗口中从 001 到 100 之间进行链接设 定。 点击左侧窗口中的送料盘 名称， 其所对应的右侧窗口 就会发生变化。 【项目】 文件&…
5．资料库的制作与编辑
5-89
送料器关系资料库
送料器关系资料库与吸取程序编辑画面相链接。
矩阵盘送料器
带式送料器
棒式送料器
散装送料器
供给部资料库
矩阵盘资料库 送料盘资料库
吸取资料编辑画面
矩阵盘
送料盘
供给部
送料器资料库
送料器
供给部
送料器关系资料库的内容
资料库名称 资料库的内容
送料盘资料库（送料盘数据） 矩阵盘送料器的链接以及吸取顺序的情报等。
矩阵盘资料库（矩阵盘数据） 矩阵盘中元件配列的相关情报等。
供给部资料库（供给数据） 送料器供给形态的情报。
送料器资料库（送料器数据） 送料器的情报。
5．资料库的制作与编辑
5-90

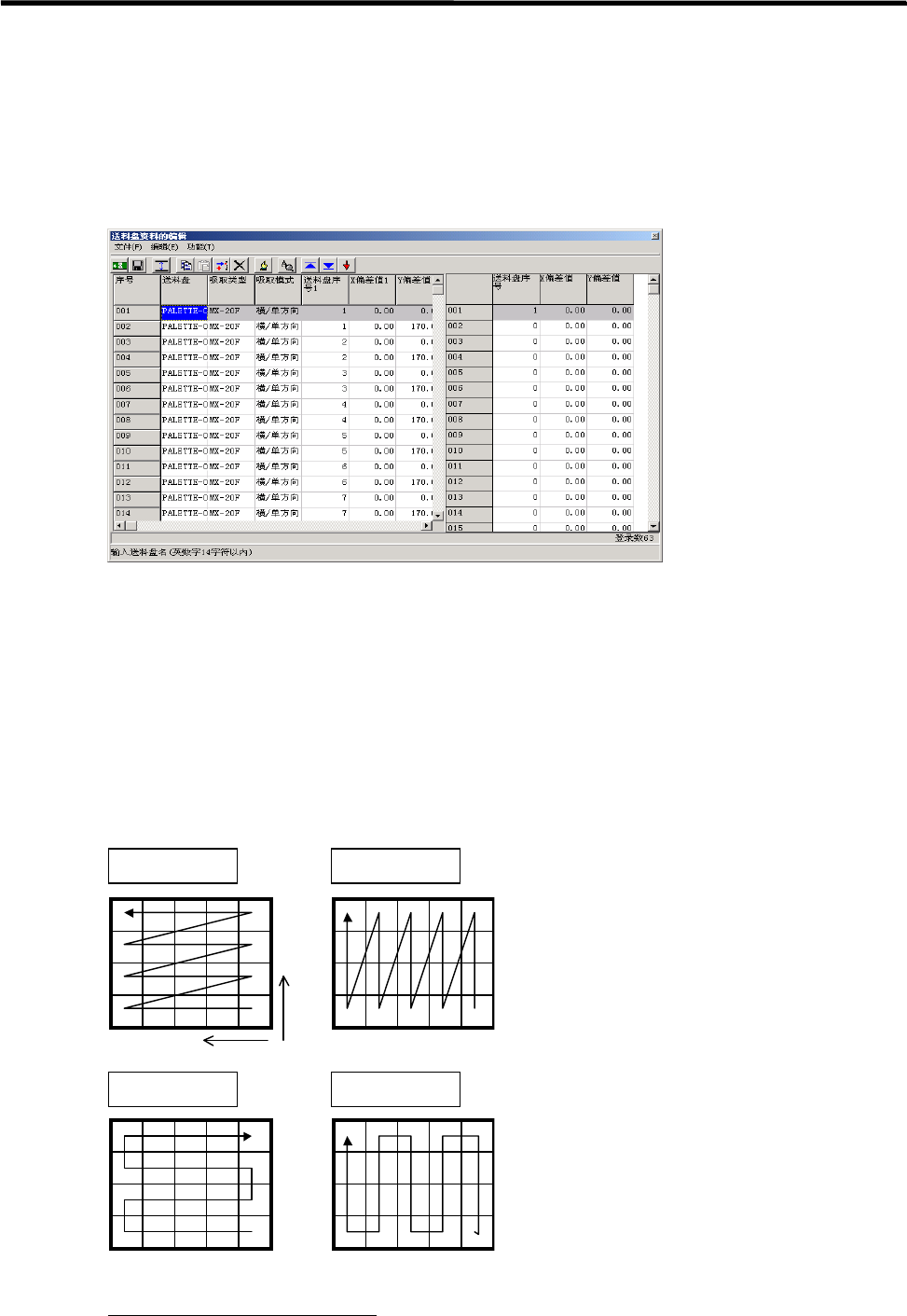

送料盘资料库（送料盘数据）
【菜单】 程序数据>送料盘数据
程序数据>吸取数据>送料器/送料盘>送料盘数据
对使用矩阵盘送料器时各送料盘(矩阵盘)的链接情报进行登录。
最大可以登录 500 条记录。
对于左侧的 1 个送料盘名
称，可以在右侧的窗口中从
001 到 100 之间进行链接设
定。
点击左侧窗口中的送料盘
名称，其所对应的右侧窗口
就会发生变化。
【项目】
文件>保存 在资料变更后进行选择，并将变更的内容进行保存。
功能>检测 可以打开检测窗口。
送料盘 输入任意的送料盘名称。送料盘名称就是与之相连的送料盘的链接
3
名
称。送料盘名称与程序编辑的吸取资料相链接。
★最大文字数：半角 14 文字
吸取类型 点击鼠标右键，从显示的组合框中选择 MX-RT1、MX-ST2、MX-20、MXR(L)
以及 MXR(R)中的一个。
吸取模式 对吸取模式进行指定。
Y
X
纵/交叉方向横/交叉方向
纵/顺方向 横/顺方向
3
某些送料盘名称所对应的矩阵盘只有一个的情况下也需要作成链接。在这种情况下，送料盘序号只需
输入“1”。
5．资料库的制作与编辑
5-91
供给速度 在每个送料盘资料库中，可以对送料盘拉出/收起时的速度(中继组件的
轴速度及搬送组件的轴速度)进行设定。按照最高速度 1000，以 0.1%
为单位进行设定。在设定值为「0」的情况下，则“手动>送料盘资料”
的搬送速度值为有效。
送料盘序号 对链接的送料盘序号的链接顺序进行指定。
在无链接的情况下
送料盘序号 2 以后为 0：无链接。
在 MX-20，MXR(L)，MXR(R)的情况下
1～20：送料盘序号
在 MX-ST2 和 MX-RT1 的情况下
全部为“1”。
另外，如果双击右侧窗口的「送料盘序号」，就会按照该序号进行送料
盘的出入动作。(0 为返回)
X/Y 偏差值 偏差值就是偏离基准点的值。关于基准点，可以参照以下各项说明。

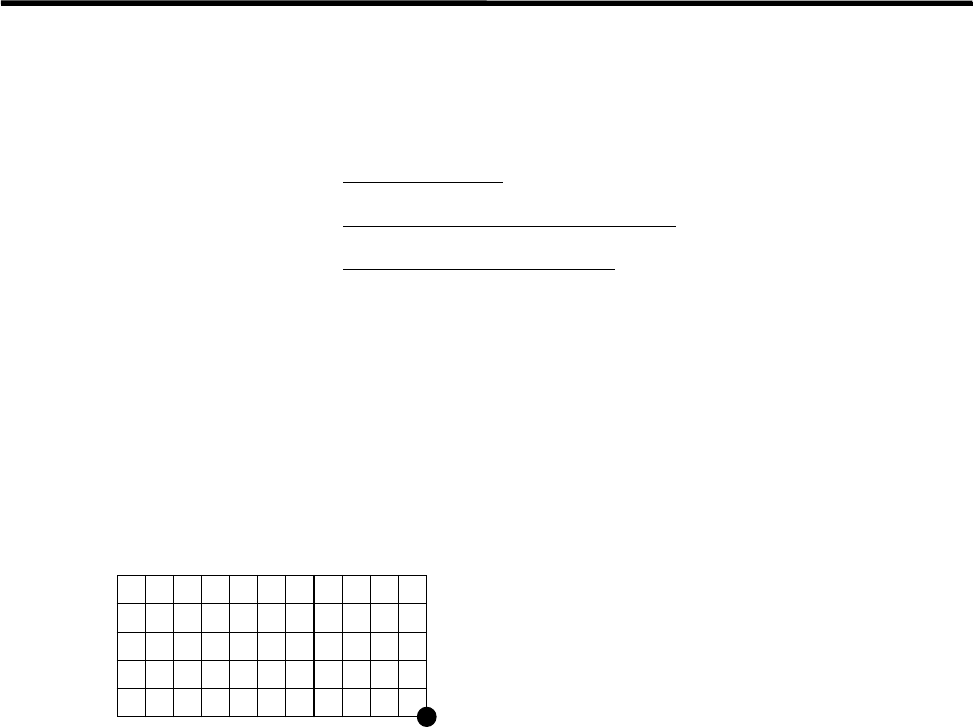

■ 矩阵盘送料器的基准点
● MX-RT1
在 MX-RT1 设置后，将元件矩阵盘的近前右角作为 XY 基准点，将送料盘上面作为 Z 基准点进行登
录。
XY 基准点
在这一位置之外设置矩阵盘时，基准点的登录步骤如下所示：
【操作】
①
选择“功能>检测”，进入检测模式。
②
点击［检测矩阵盘］，在［设备类型］中选择“MX-RT1”。
③
通过基板相机对 XY 新的基准点进行检测。
④
点击<原点变更>按钮。
⑤
确认［X］和［Y］的坐标都将变为“0”。
⑥
在任意贴装头上装上吸嘴，在［轴的指定］中选择［Z 轴］，就会对送料盘上面进行检测。
⑦
点击<原点变更>按钮。
⑧
确认［Z］的坐标将变为“0”。
