16．点胶机
16-6
点胶量（半球比） 在通常情况下，点胶径大于点胶针内径。
①因此，按照“点胶径＝点胶针内径×[点胶径系数 N]”进行计算。
该[点胶径系数 N]取决于胶料，因此，将在后述的胶料管数据中进行
设定。
②假设点胶的形状为半球形，然后再根据算出的点胶径，对半球的体积
进行计算。
③用该[半球比]乘以算出的半球体积，，其结果就是点胶量。
点胶量＝半球的体积×[半球比]
点胶量可以通过该[半球比]的数值进行调整。
出胶完了～返回开始、延迟时间
点胶后可能会从点胶针前端后垂的胶料，在点胶后需要将其吸引回去。
螺杆式点胶头，可以通过反向旋转螺杆加以吸引。
该吸引方法称为“回吸”。
在此，可以对出胶完毕、“回吸”开始的时间进行设定。
（单位：sec）
返回量（半球比） 可对上述的“回吸”量进行设定。
“回吸”量＝半球体积×[半球比]
“回吸”量可以通过该[半球比]的数值进行调整。
间隙调整值 可以对点胶时基板与点胶针的间隙进行调整。
在后述的点胶针数据中，符合点胶针内径的
[点胶针间距]将会被设定。
点胶针的间隙＝[点胶针间距]＋间隙调整值。
（单位：mm）

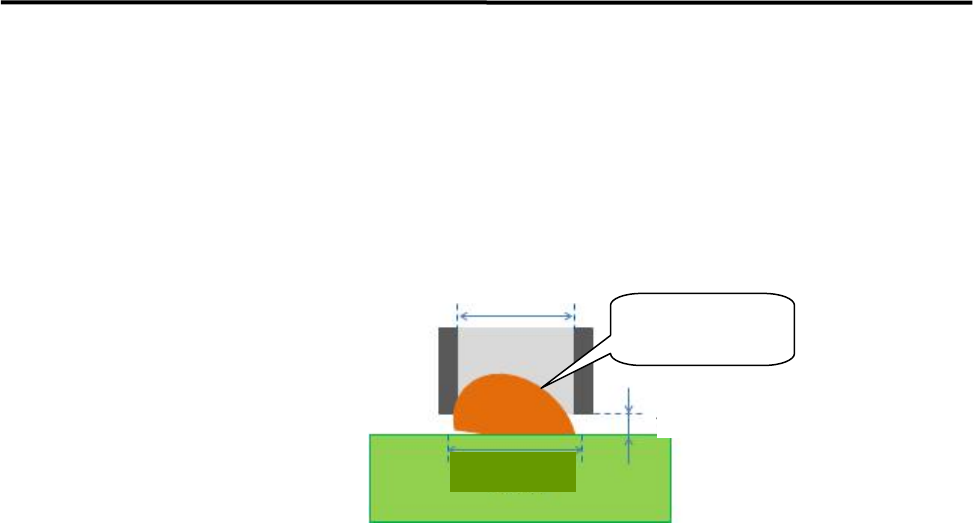

假设点胶的形状
为半球形
点胶径
间隙
点胶针嘴内径
16．点胶机
16-7
胶料管数据
胶料管数据是指与胶料相关的数据。
【菜单】 胶料管数据
【项目】
胶料管代码（上段） 为了与点胶头相关联，可输入胶料管代码。
通过右击，可进行选择。
将与点胶数据中的胶料管代码相链接。
胶料管代码（下段） 可输入胶料管代码。
与点胶数据中的胶料管代码相链接。
注释 可输入注释。
点胶针代码 通过右击，可以对后述的点胶针数据中的点胶针代码进行选择。
另外，如果双击，将会跳跃到点胶针数据画面。
胶料管加压压力
可以对从胶料管向螺杆式点胶头送进胶料的
空气压力进行设定。
（单位：MPa）
【注释】 如果该压力过高，在点胶后可能会发生涂液后垂、下垂等现象。
另外，如果压力过低，向螺杆式点胶头供给胶料可能会
来不及。
不残留胶点检测后的残余胶量
可以对检测出胶液短缺后还能够点胶的量进行设定。
休止后的丢弃时间 如果在此设定的时间内没有进行点胶，会将胶液丢弃吐出到液杯内。
（单位：sec）
休止后的丢弃长度 可以对上述将胶液丢弃吐出到液杯内的长度进行设定。
（单位：mm）
休止后的试点胶时间 如果在此设定的时间内没有进行点胶，将会在测试点布站上
进行试点胶操作。
（单位：sec）
休止后的试点胶次数 可以对上述在测试点布站上的试点胶次数进行设定。
推荐实施 3～5 点的试点胶。
【注释】 如果实施了休止后丢弃操作，在点胶针的前端会有胶料附着。
为了清除这些附着的胶料，可继续在测试点布站上
实施试点胶操作。
点胶径系数 N 请参照上述点胶数据中的[点胶量（半球比）]项目。
是取决于胶料的系数。
16．点胶机
16-8
■ 胶液短缺检测和磁铁组件
螺杆式点胶头，在胶料管内胶料的胶液短缺检测过程中使用了磁铁装置。
请将磁铁组件装配到胶料管内的柱塞上之后再安装点胶头。
【注释】 在胶液短缺后、更换胶料管时，请不要丢弃每个胶料管上的磁铁组件。
请从胶料管的前端进行吹气，将柱塞与磁铁组件取出来。
备有下列两种磁铁组件。
请对照使用的胶料管厂商，对柱塞及磁铁组件进行选择。
◆ 用于岩下工程公司制造的柱塞
胶料管容量 零部件编号 零部件名称
30cc LE6-M5F2K-100 MAGNET ASSY.(30 I/E)
◆ 用于武藏工程公司制造的柱塞
胶料管容量 零部件编号 零部件名称
30cc LE6-M5F2K-200 MAGNET ASSY.(30 M/E)
◆ 磁铁组件的装配方法
请按照下图所示的方向，将磁铁组件压入到 A 部与柱塞接触的位置上。
磁铁组件
A
A
岩下工程公司制
柱塞
武藏工程公司制
柱塞
