2．程序的制作和编辑 2-24 信息标题和基板数据的输入 信息标题的输入 【菜单】 文件>信息标题 可以在新建文件中输入注释和操作者名称。 【项目】 注释 可以输入注释。★输入最大文字数 半角 40 文字 操作者名称 可以输入程序操作者名称。★输入最大文字数 半角 14 文字 【注释】 只能对系列名称、版本序号、单位进行表示。 基板数据的输入 【菜单】 基板数据>第 1 页 基板数据需要按照每个程序进行输入。 也有在安装基板…
2．程序的制作和编辑
2-23
程序数据的图标一览
新建
打开
保存
搜索
置换
行剪切
行复制
行粘贴
行插入
行删除
恢复
输入
重做
输入
最初行
最终行
范围
指定
坏板标识符
编辑
基准标识符
编辑
使用元件/
吸嘴一览
Clamp 自动
制作数据
简略/
详细
通过该滑动条可以使显示
放大或者缩小。
2．程序的制作和编辑
2-24
信息标题和基板数据的输入
信息标题的输入
【菜单】 文件>信息标题
可以在新建文件中输入注释和操作者名称。
【项目】
注释 可以输入注释。★输入最大文字数 半角 40 文字
操作者名称 可以输入程序操作者名称。★输入最大文字数 半角 14 文字
【注释】 只能对系列名称、版本序号、单位进行表示。
基板数据的输入
【菜单】 基板数据>第 1 页
基板数据需要按照每个程序进行输入。
也有在安装基板之前，必须事先输入的项目。
坐标
基板搬送速度
2．程序的制作和编辑
2-25

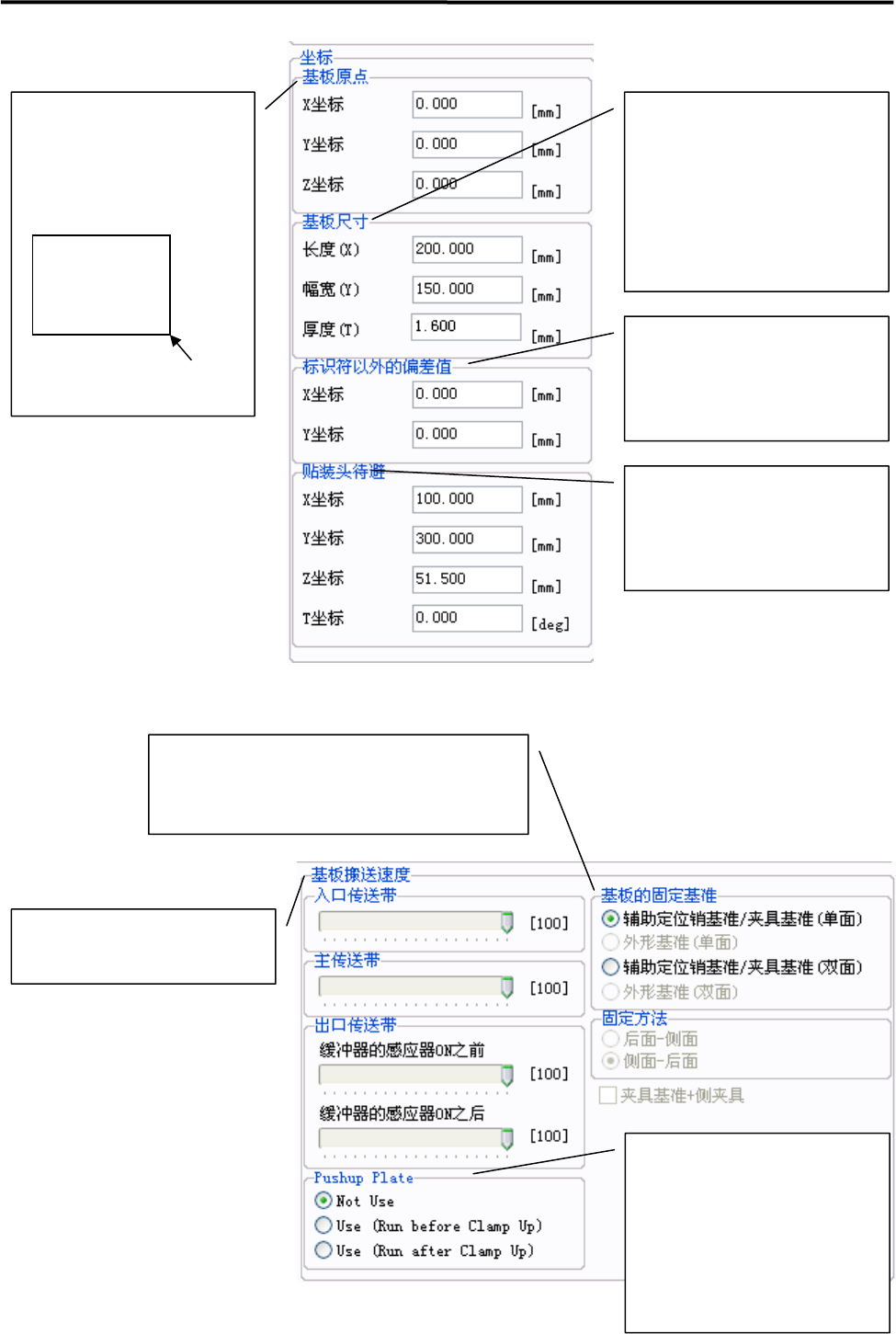

■ 坐标
■ 基板搬送速度
可输入基板尺寸。
长度为 X 方向的尺寸。幅宽为
Y 方向的尺寸。特别是在使用
自动调幅功能时，必须要输入
幅宽。
另外，由于基板上面的高度会
发生变化，因此，请在厚度栏
内输入正确的数值。
在想要修正贴装结果时，
可输入偏差值。
可以对 F 标识符以外的全部
贴装坐标进行偏差值设定。
可以按照每个程序对贴装头
的待避位置进行设定。
除数值输入之外，也可以双击
组合框通过检测来进行坐标
输入。
基板原点的 X/Y 坐标
在基板的右下角，
Z 坐标在基板的上面，
也可以进行变更。
可输入初始值的偏差值。
基板原点
X/Y 坐标
基板
可以对各传送带的搬送速度
进行调整。
可以对推板的使用/未使用
进行设定。
另外，在使用推板的情况下，
可以选择是等待推板的顶起
传感器 ON 之后再进行下一
动作，还是不等待传感器
ON 就直接进行下一动作。
可以对基板的固定方法进行选择。
在单面贴装基板的情况下，请选择[夹具基准
（单面）]；在双面贴装基板的情况下，请选
择[夹具基准（双面）]。
