5．资料库的制作与编辑
5-54
数据设定区域
■ 通用事项
● 各种尺寸的输入项目
对元件和模型图像处理所必需的尺寸数据进行设定。在数据中，点击对应选框，与尺寸相关的图
像和说明将会被显示在对应的下级窗口中。
【注释】 如果一个条目显示为黄色，则表示输入的数据超出了规定的范围。
● 尺寸许可值（1-100%）
许可值是对元件整体尺寸的容许值。此值越小，检查就越严格。
通常情况下，请在“尺寸许可值”中输入 20%。对于 1005 和 1608 这类短边小于 2.0mm 的小片元
件来说，请在“尺寸许可值”中输入 30%。
若元件尺寸相当不规则，请输入 40%。当元件尺寸或者贴装位置发生偏离时，通过增大此许可值就
可以进行对应处理。
正常贴装
由于超过了许可值，被判断为
元件立起吸取。→再贴装
仰视图
侧视图
吸嘴
尺寸许可值（虚线）
● 吸取偏差许可值 (1-100%)
就是偏离吸嘴中心的许可值。在已经输入到整体尺寸的数值中，即使只有乘以该百分数后的值出
现偏差，也会进行处理。在 SOP，SOJ，PLCC，LCC 以及 QFP 的「吸取偏差许可值」中，默认设定
为 10%。
一般情况下，该偏差许可值不需要变更，但若与吸取位置的偏差很大时，请增加该值。
● 引脚弯曲许可值
就是引脚在水平方向的弯曲许可值。
【注释】 预先已经输入了标准的合格值和许可值。
5．资料库的制作与编辑
5-55
空缺引脚
当元件有缺脚时，选择“配置>缺脚”，在引脚资料栏中输入引脚序号。
输入结果将立即在观察窗口中显示出来。缺脚的计数方法如下所示（按照监视器中的状态进行计
数）。
■ 缺脚 (监视器中引脚按顺时针方向进行计数。)
第一个引脚(1)
最后的引脚
例2
例1
在图中例 1 的情况下，资料的输入如下所示。（输入的次序可以任意）
当前一栏中的输入完成后，按下<TAB>按钮就会跳入到下一栏中。
另外，元件显示窗口中的显示，反映了所设定的元件主体尺寸，整体尺寸，引脚数，引脚幅宽和
引脚间距的情况，也可以用于对输入的图像资料进行确认。
以下将分别对小片元件、Blob 处理、CPL 处理、插座元件，以及 BGA 和 BGA/CSP 等进行说明。
小片元件
点击<元件类型选择>按钮，从以下元件类型中选择。
关于各模式的详细内容，请参照上述的「图像处理模式的详细情况」一节。
中心点法 用于旧数据的对应。（在图像出现错误时进行 CPL 再处理）
角部识别 只能用于角部识别的特殊元件。
整片元件处理 用于 C P L 无法使用的特殊元件。处理时间稍长。
电解电容器 用于电解电容器等两端 2 个部位的电极能够反光的元件。
CPL 用于标准小片元件。（通常情况下使用该模式。）
中心点法(无恢复功能) 通常的中心点法中省略 CPL 再处理（自动恢复功能）的模式。
玻璃筒型 玻璃封装的圆筒形状。
用于两端 2 个部位的电极能够反光的元件。
5．资料库的制作与编辑
5-56
Blob 处理
● 横向 Blob 尺寸/纵向 Blob 尺寸
尺寸大于“横向 Blob 尺寸”和“纵向 Blob 尺寸”的白块将被识别为电极。将电极尺寸的 1/4～
1/2 左右的数值输入到“横向 Blob 尺寸”和“纵向 Blob 尺寸”中，以保证余量。所有小于这一
尺寸的干扰点可以忽略。
●Blob 面积
尺寸大于“Blob 面积”的白块将被识别为电极。
如果未输入数值，将自动根据全体尺寸，在内部计算出适当的数值。
图像处理结果的显示
Blob Size 作为电极检出的白块尺寸。
按照检出面积的大小顺序，表示为［0］、［1］、［2］……。
Area 将白块作为电极进行检出的面积。
★单位 0.001mm²
Expect Sqr Size 根据在图像资料窗口中输入的外接线尺寸而制作的矩形对角线尺寸。
Actual Sqr Size 根据外接线尺寸而制作的矩形对角线尺寸的实际测量值。
CPL处理
1
通常情况下，请在「粗定位置变更」中输入 0。在此处输入数值后，就可改变粗定位窗口的大小和
位置。
通常情况下，请在「最小识别尺寸」中输入 0。在此处输入数值后，就可以对该尺寸以上的元件进
行识别。也就是说可以忽略尺寸小于识别尺寸的元件。

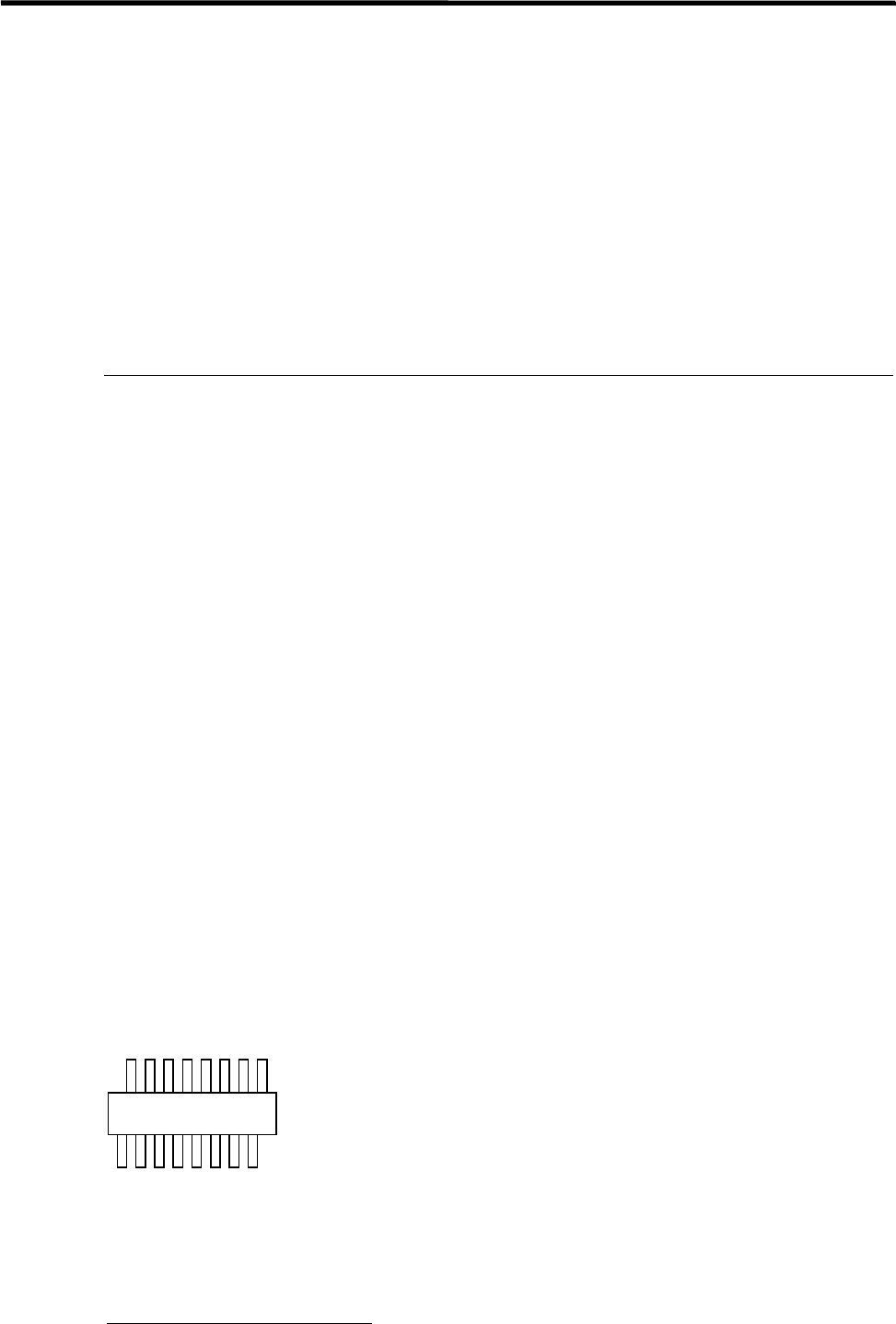

插座元件
■ 适用的元件类型
单边引脚的插座元件：单边引脚 2 根以上，引脚部反光。可以对应引脚排中间缺脚或者引脚排中
间有宽脚的元件。
双边引脚的插座元件：每边 2 根引脚以上（两边总共 4 根引脚以上），引脚部反光。可以对应引
脚排中间缺脚或者引脚排中间有宽脚的元件。但是在两边引脚不对称时，必须使用单边引脚类型
来处理。
【注释】 与两侧引脚呈交错状态的元件相对应。
1
CPL：Coarse Part Location（粗定位置）
