10．元件短缺和出错对应方法
10-2
信息显示窗口

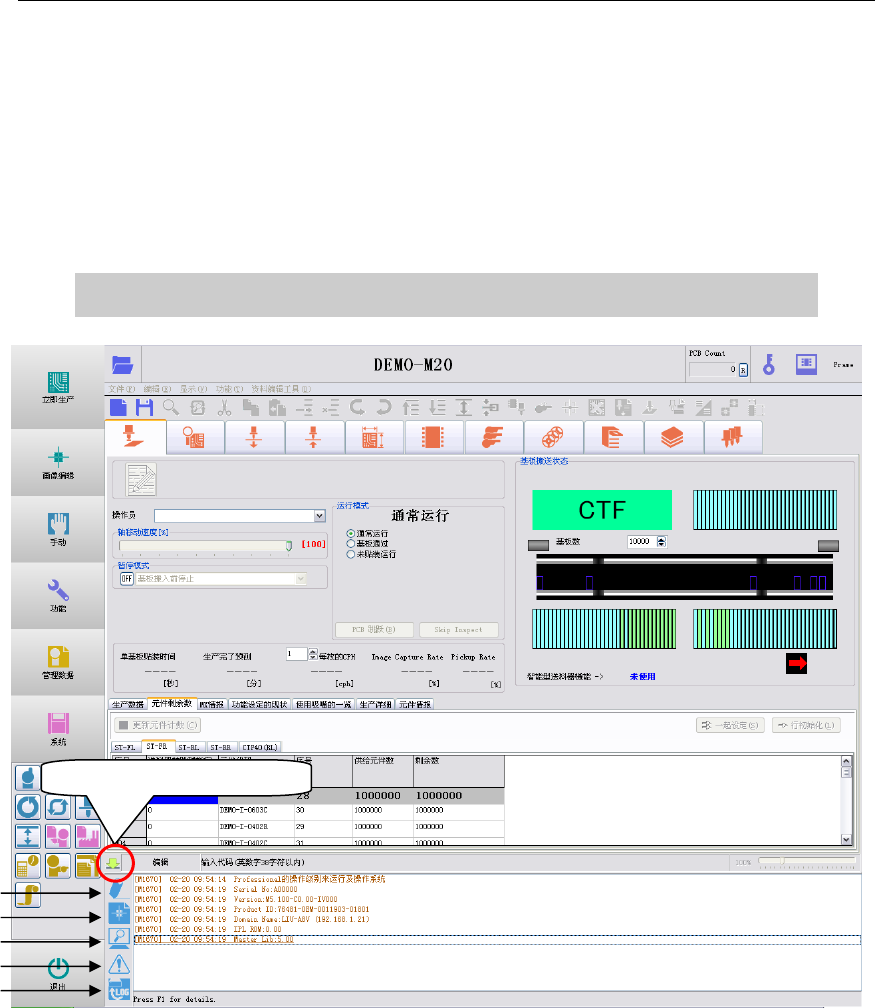

如果在下图所示的程序数据区域内点击左下角的箭头按钮，就会显示出［信息显示］窗口。
如果再一次点击箭头按钮，就会关闭显示。
当发生错误时，该窗口会自动显示出来。
信息显示窗口可以显示出错误信息以及图像处理的结果。在错误发生时，请务必对错误信息进行
确认。
错误信息通过黄色或者红色的文字进行显示。如果在错误发生时，窗口中没有出现相应的黄色或
者红色的信息，请向上翻动滚动条来进行搜索，也许在数行之上就会有所显示。
将光标移动到错误信息之处，点击该错误信息并按下键盘上的<F1>键，对应的处理方法就会显示
出来。
当无法判断的错误发生时，请将运行暂时停止，并马上点击第⑤项的<LOG>按钮，以
便获取必要的运行记录的日志文件。
【注释】 信息号的第 1 个字母表示信息的类型。V 表示 VCS（图像）方面的错误信息，D 表示控制器方面
的错误信息，M 表示与 MMI 软件相关的错误信息。
■ ① <重新设置>按钮
从窗口中清除所显示的信息。
■ ② <图像处理详细报告>按钮
在图像处理完毕后，点击此按钮，就可以显示出［图像处理详细报告］窗口。点击窗口左下角的
<Response>按钮,对图像处理结果的详细情况进行确认。
①
②
③
④
⑤
点击箭头按钮。
10．元件短缺和出错对应方法
10-3
■ ③ <屏幕图像复制>按钮
可以对 MMI 的屏幕画面或者文本数据进行复制，并保存到 USB 存储器中，也可以通过网络上的打
印机将其打印出来。
按下此按钮，就会显示出［SCRCopy］窗口。
若要对画面进行复制时，请点击［Screen］选项卡；若要对文本数据进行复制时，请点击［Text］
选项卡。
【操作】
① 点击<屏幕图像复制>按钮，将会显示出[SCRCopy]窗口。
在该窗口内，可以将文件格式选择为[bmp]或者[jpg]。（通常为[jpg]）
② 将想要复制的 MMI 窗口画面激活（选择状态）。
③ 同时按下键盘上[Alt]、[Print Screen]的 2 个键。
④ 点击[SCRCopy]窗口中的<View>按钮
，对复制的画面进行确认。
⑤ 将 USB 存储器插入 USB 接口中，并点击[SCRCopy]窗口中的<Save>按钮
。
将会显示出下列所示的[Save]窗口。
⑥ 点击<・・・>按钮
，选择保存地点的文件夹。
（在上述该情况下，请选择[可移动磁盘]。）
⑦ 如果有必要，对文件名
进行变更。
⑧ 点击<OK>按钮。
通过以上步骤，画面就会被保存到 USB 存储器中。
【注释】 如果只按下键盘上的[Print Screen]一个键，将会对摄取的全屏画面进行复制。
10．元件短缺和出错对应方法
10-4
■ ④ <错误信息>按钮
只显示出错误信息。
■ ⑥ <LOG>按钮
在故障发生时，可以对运行记录的日志文件进行收集，并将该日志文件以 ZIP 压缩文件的形式整
个保存到硬盘上。也可以将其存入到 USB 存储器中。
● 能够收集到的运行记录文件
生产运行后（或者运行中）的信息日志、MT 日志、运行管理数据、软件的内部数据、系统参数、
用户参数、程序数据以及使用过的资料库。
【操作】
① 点击<LOG>按钮，显示出以下的确认信息。
② 点击<是>按钮，执行运行记录文件的收集。完成后显示出以下的信息。
③ 将 USB 存储器插入 USB 端口中，然后点击<是>按钮，将显示出以下的信息。
④ 点击<确定>按钮。
【注释】 当出现某种错误时，系统会自动收集日志文件。在这种情况下，会出现对话框，询问是否要将日
志文件保存到可移动存储器上。
