10．元件短缺和出错对应方法
10-31

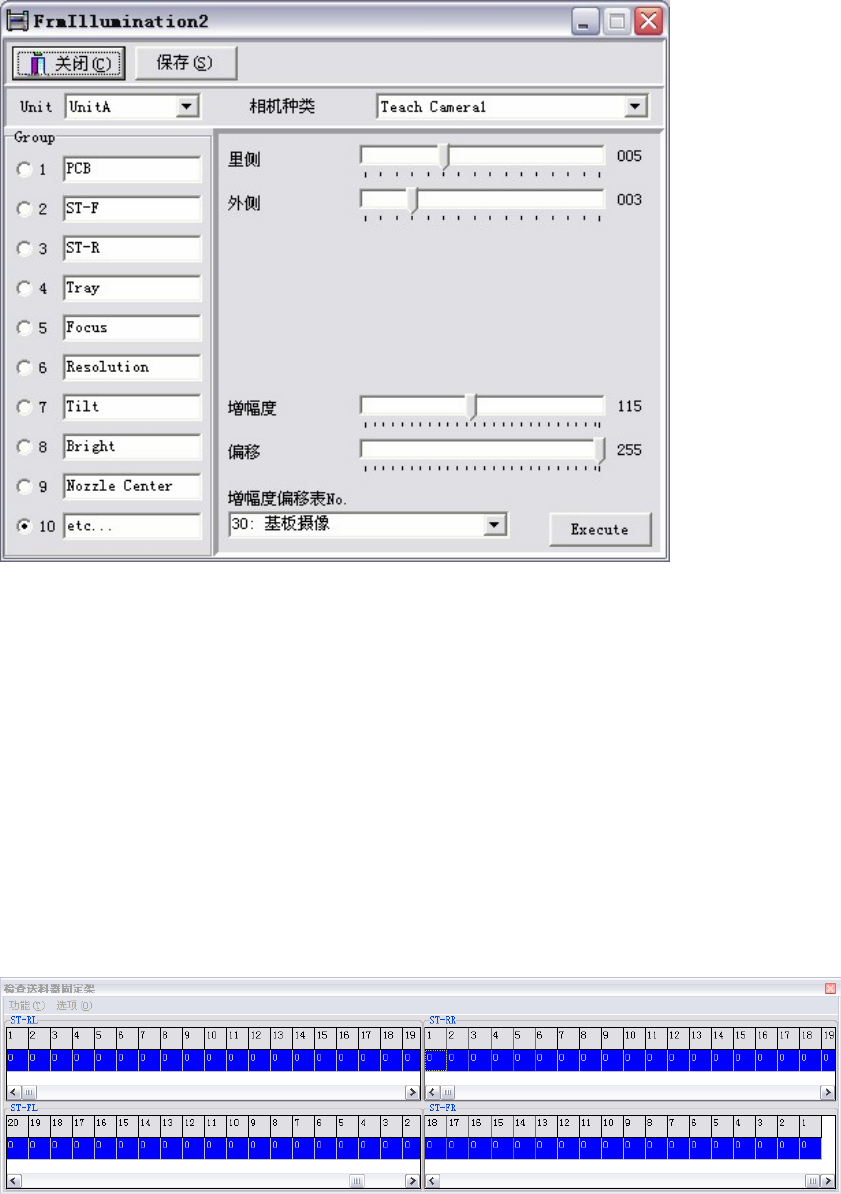

照明检查
【菜单】 手动>维修>照明检查
对基板相机的照明情况进行测试。
■ 照明
【操作】
① 点击<测试开始>按钮，各数值将自动增加，并开始进行照明情况的测试。
这时按钮名称将变为<测试终了>。
② 点击<测试终了>按钮，测试将结束。
【注释】 直至点击<测试终了>按钮为止，否则测试将反复进行。
送料器固定架的检查
【菜单】 手动>维修>检查送料器固定架
对安装在送料器固定架上的送料器动作进行自动确认。
通常情况下不使用该菜单。
10．元件短缺和出错对应方法
10-32

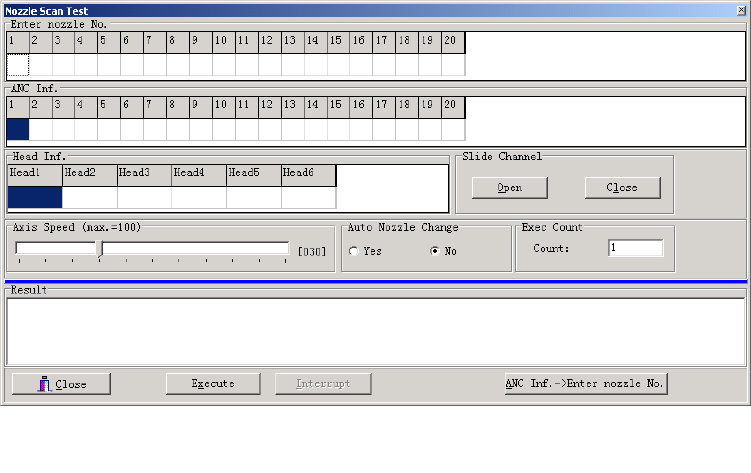

吸嘴识别
【菜单】 手动>维修>吸嘴识别
【操作】
① 将吸嘴安装到 ANC 上。
② 在［ANC Inf.］栏中将安装吸嘴的序号输入进去。
③ 在［Exec Count］栏中输入识别测试的次数。
④ 点击<Execute>按钮，基板相机将对 ANC 进行扫描识别，被识别的吸嘴序号将在［Result］
栏中显示出来。并对在［ANC Inf.］中输入的吸嘴序号与识别后的吸嘴序号进行比较，其结
果 OK 或者 NG 也将在［Result］栏中显示出来。
⑤ 点击<Close>按钮，测试结束。
【注释】 在出现 NG 的情况下，请对吸嘴上是否有污垢附着等情况进行检查。
■ 吸嘴自动交换
对吸嘴交换的动作进行确认。
【操作】
① 使贴装头处于无吸嘴的状态。
② 在 ANC 的 1～6 号位上安装上吸嘴。
③ 点击［Auto Nozzle Change］栏中的<Yes>按钮。
④ 点击<Execute>按钮。置于 ANC1～6 号位的吸嘴将分别被安装到贴装头的 1～6 号位上，然后
再返回到 ANC 的初始位置。
送料器位置的确认
请参照送料器使用说明书的“吸取位置的检查”一节。
注意：根据机种的不同，
贴装头数也有所差异。
10．元件短缺和出错对应方法
10-33

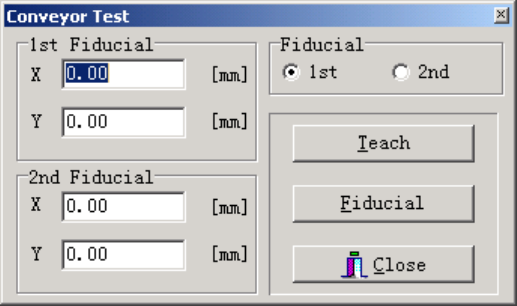

测试传送带
对传送带进行测试。此菜单通常情况下不使用。
【菜单】 维修>测试传送带
