９ M20 正面（前侧） M20 背面（后侧） ■ 开闭罩盖 ■ 传送带开口部 (左右) ■ 侧盖、底盖、 右下面板部 ■ 电源连接部 ■ X 轴罩盖 ■ 开闭罩盖内部 ■ 头部 ■ 开闭罩盖 ■ 侧盖、 底盖 ■ 底盖内部 ■ 底盖内部 ■开闭罩盖内部
８
为了安全正确地使用本设备，在设备本体及周围装置的各个部位粘贴有
如下所示的警告标签和注意标签。
请务必对该警告标签和注意标签的内容进行确认，遵守其指示。
M10 正面（前侧）
M10 背面（后侧）

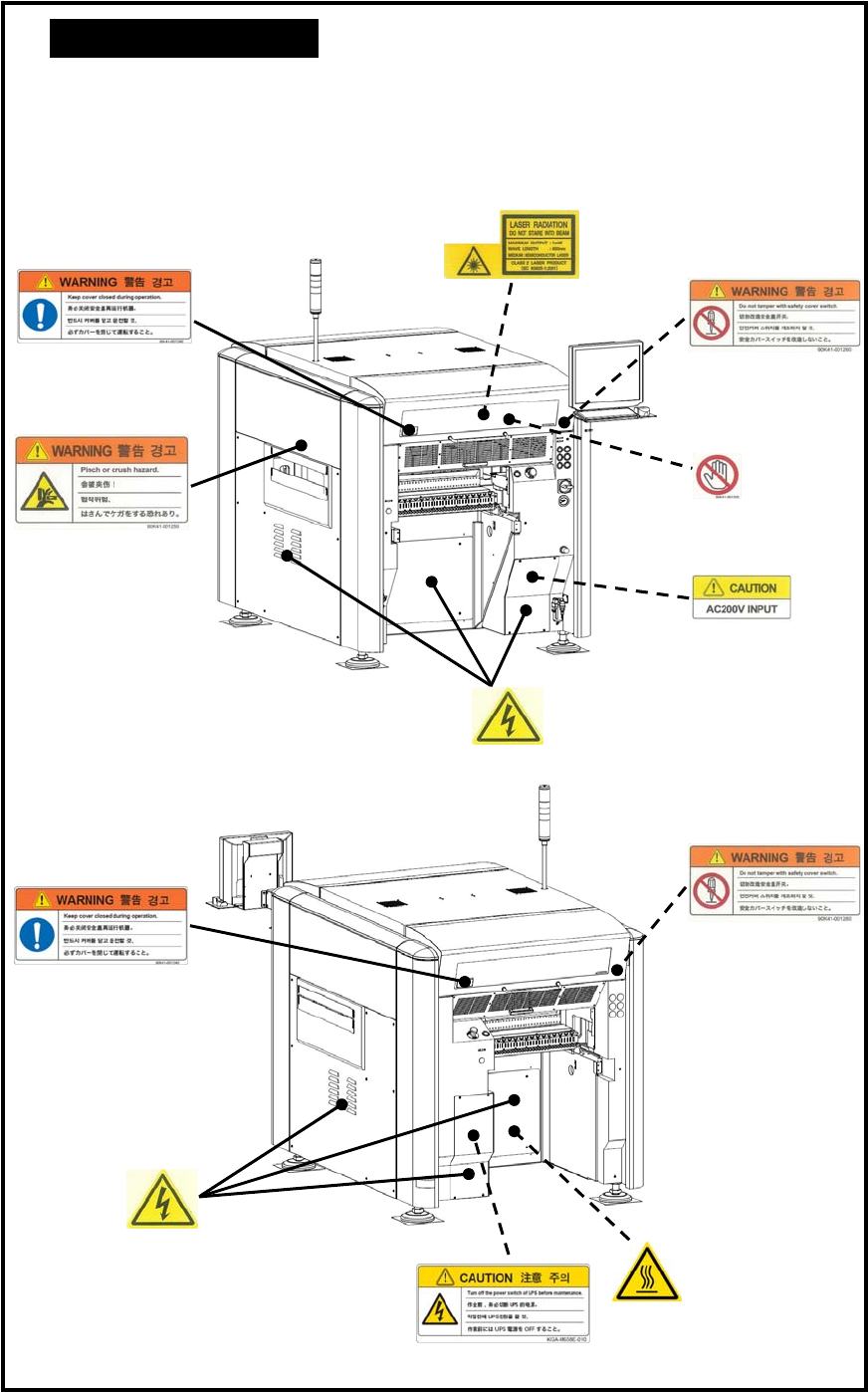

标签的粘贴位置
■ 开闭罩盖
■ 传送带开口部
(左右)
■ 侧盖、底盖、
右下面板部
■ 电源连接部
■ X 轴罩盖
■ 开闭罩盖内部
■ 头部
■ 开闭罩盖
■ 侧盖、底盖
左下面板部
■ 底盖内部
■ 底盖内部
■ 开闭罩盖内部
９
M20 正面（前侧）
M20 背面（后侧）
■ 开闭罩盖
■ 传送带开口部
(左右)
■ 侧盖、底盖、
右下面板部
■ 电源连接部
■ X 轴罩盖
■ 开闭罩盖内部
■ 头部
■ 开闭罩盖
■ 侧盖、
底盖
■ 底盖内部
■ 底盖内部
■开闭罩盖内部
１０
CTF（Changeable tray feeder）
FTF（Fixed tray feeder）
【注释】 图中表示的是 CTF。
■ 罩盖上部、
开闭罩盖内部
■ 下部面板
■ 开闭罩盖
■ 开闭罩盖内部
