1．概要
1-6
操作开关的功能
NO. 操作开关的名称 功能
1
MAIN
主开关
可以将贴片机的电源接通/关闭（ON/OFF）。
沿顺时针方向旋转，则为 ON。
沿逆时针方向旋转，则为 OFF。
2
EMERGENCY STOP
（EMG）
紧急停止开关
可以使运行操作紧急停止。在贴片机发生异常，需要对运行紧急
停止时可以按下此开关。
在按下此开关后，驱动贴装头的马达将马上停止(紧急停止)，同
时发出警报音(连续“哔哔”音)。
由于启动了闭锁机构，在解除时要按照顺时针方向旋转。
在贴片机前后各有一个非常停止开关。
可以将驱动贴装头的伺服马达等驱动电源接通。
在按下 EMERGENCY STOP 开关时，为了确保安全，READY 开关
将会自动关闭。
通过维修菜单也可以关闭 READY 开关。
3
READY
准备
另外，如果在亮灯时按下该开关，会将其熄灯，并解除外盖的锁
定，这样就可以打开或者关闭外盖。
同时，伺服马达等的驱动电源将会切断，以确保安全。
如果关闭外盖，并按下 READY 开关后，伺服马达等的驱动电源将
会接通，同时对外盖进行锁定。
4
RESET
复位
可以中止运行。在按下 STOP 开关、暂时停止之后，如果按下此
开关，将会中止运行。
5
START
起动
可以使运行操作(生产、测试贴装)开始。
6
STOP
停止
可以使运行操作暂时停止。如果按下此开关，当正在实行的贴装
循环结束之后，运行就会停止 (循环停止)。
如果按下 START 开关，运行将会重新开始，如果按下 RESET 开
关，运行将会中止。
7
CLEAR
清除
如果按下一次（第 1 次）此开关，可以将元件短缺、发生错误等
情况下出现的警报音关闭停止
如果再次（第 2 次）按下此开关，可以从错误状态复原。
当发生错误、该开关闪烁时，可按下此开关。
8
ACTIVE
激活
如果按下此开关，与之相关的操作开关就会变为有效。变为有效
后，ACTIVE 开关呈亮灯状态。
9
DOCKING
对接
可以固定/松开 CFB-36（可交换送料器架）、CTF-40（可交换矩
阵盘送料器）。
10
SETUP
设定
可以对矩阵盘送料器的外盖进行固定/松开处理，将矩阵盘上的元
件计数器复位。
1．概要
1-7
【注释】 贴片机前后的 EMERGENCY STOP 开关，与 ACTIVE 开关的操作无关，总是呈有效状态。
【注释】 操作开关根据选购机器的设置状态等情况会有所变化。
【注释】 原件供给部有以下几种类型。
FFB（固定式送料器架） ・・・・・・・・・・固定式的送料器架
CFB-36（可交换送料器架）・・・可交换式的送料器架（选购品）
CTF-40（可交换矩阵盘送料器） ・・・可交换式的矩阵盘送料器（选购品）
操作开关的亮灯
NO. 操作开关名称 亮灯条件 亮灯状态
3
READY
准备
伺服马达等驱动电源接通（ON） 亮灯
4
RESET
复位
正在对运行操作进行复位 闪烁
正在运行 亮灯
5
START
起动
等待运行状态
暂时停止状态（循环停止中）
闪烁
6
STOP
停止
运行停止状态 亮灯
7
CLEAR
清除
元件短缺时、
发生错误时
闪烁
8
ACTIVE
激活
操作开关位于有效一侧 亮灯
CFB-36/CTF-40 处于连接状态
亮灯
CFB-36/CTF-40 处于连接位置的检出
状态
闪烁
9
DOCKING
对接
CFB-36/CTF-40 处于脱离状态 熄灯
矩阵盘送料器的送料盘正在返回中 闪烁
矩阵盘送料器的送料盘处于生产准备
许可状态
熄灯
10
SETUP
设定
矩阵盘送料器的送料盘处于生产准备
结束状态
（元件计数器将被复位。）
亮灯
功能键的作用
键盘上的功能键，具有以下的作用。
F1 可以显示出［错误信息］的详细内容。
F2 可以将［信息显示］窗口进行显示或者最小化。
F4 可以将［Overlay］窗口进行显示或者最小化。
F5 可以将［Overlay］窗口固定在最前列。
1．概要
1-8
关于背面操作（选购品）
背面操作选购品，能够从贴片机的背面进行操作，由显示器、键盘、鼠标、操作开关群等部件构
成。
z 由于 MAIN 开关不在贴片机的背面，因此电源的 ON/OFF 操作要在贴片机的正面进行。
在贴片机系统起动时，正面的 ACTIVE 开关亮灯，则正面的操作有效。
z 在系统起动运行后，可以通过前后都有的 ACTIVE
开关，进行前面操作 背面操作的切换。
只有在 ACTIVE 开关亮灯的一侧，操作才为有效。
z 显示器在前面与背面同样，都显示同一内容。
【注释】 贴片机前后的 EMERGENCY STOP 开关，与 ACTIVE 开关的操作无关，总是呈有效状态。
【注释】 对鼠标或键盘进行连接设置时，请在电源接通之前进行。在系统起动后，请不要任意拔出鼠标或
键盘。
背面操作的设定
在从贴片机的背面进行观看的情况下，与从贴片机正面观看时相比，其 X 轴、Y 轴、T 轴、基板搬
送、传送带自动调幅的各个方向都呈相反状态。
通过以下设定，可以在［轴］、［检测］、［自动调幅］、［基板设置 > Manual］等各个窗口，
将其方向进行反转，变为从背面观看的方向。

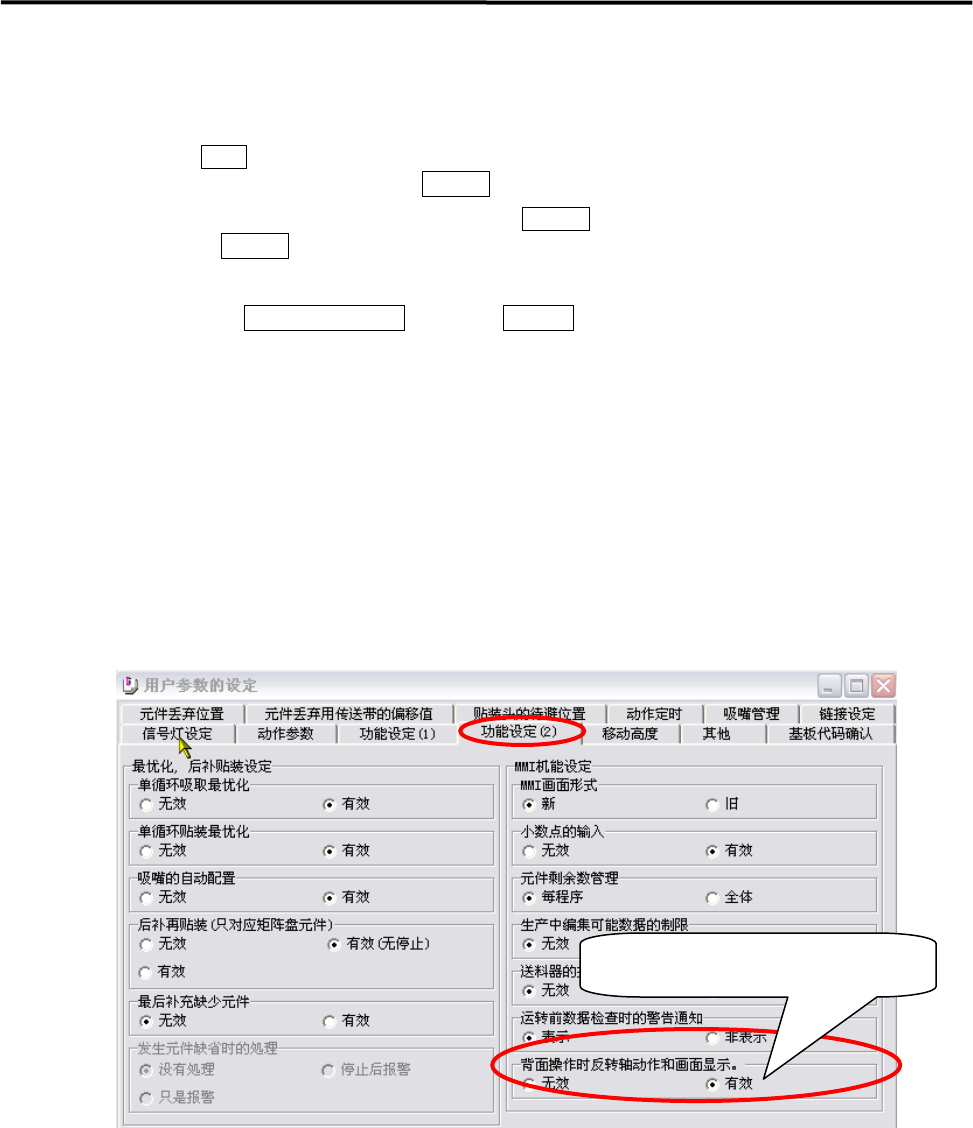

【菜单】 系统>用户参数>功能设定(2)
将“背面操作时反转轴动作和画面
显示”项目设为有效。
