5．资料库的制作与编辑
5-53

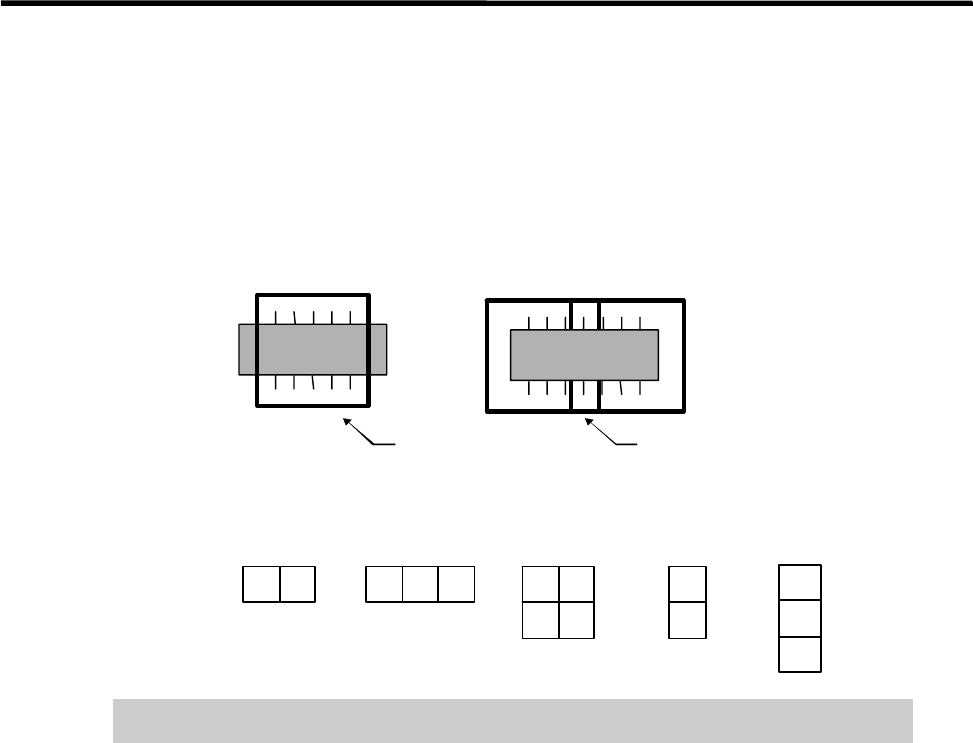

分割读取
在通常情况下，元件图像会被整个读取。但是当元件过大超出相机视野时，就不能进行一次处理，
需要采用分割（多视野）读取的方法。在分割读取过程中，吸取元件的贴装头将根据分割的数量
在相机上进行移动。
分割处理 不能进行一次处理
相机视野 重叠部分
分割读取的种类如下。
2 1 321 1
2
21
34
4
1
3
2
纵
3
纵 2
3 2
元件图像资料由于是按照其供给状态进行登录的，因此，必须要以供给状态为基准决定分
割的种类。
5．资料库的制作与编辑
5-54
数据设定区域
■ 通用事项
● 各种尺寸的输入项目
对元件和模型图像处理所必需的尺寸数据进行设定。在数据中，点击对应选框，与尺寸相关的图
像和说明将会被显示在对应的下级窗口中。
【注释】 如果一个条目显示为黄色，则表示输入的数据超出了规定的范围。

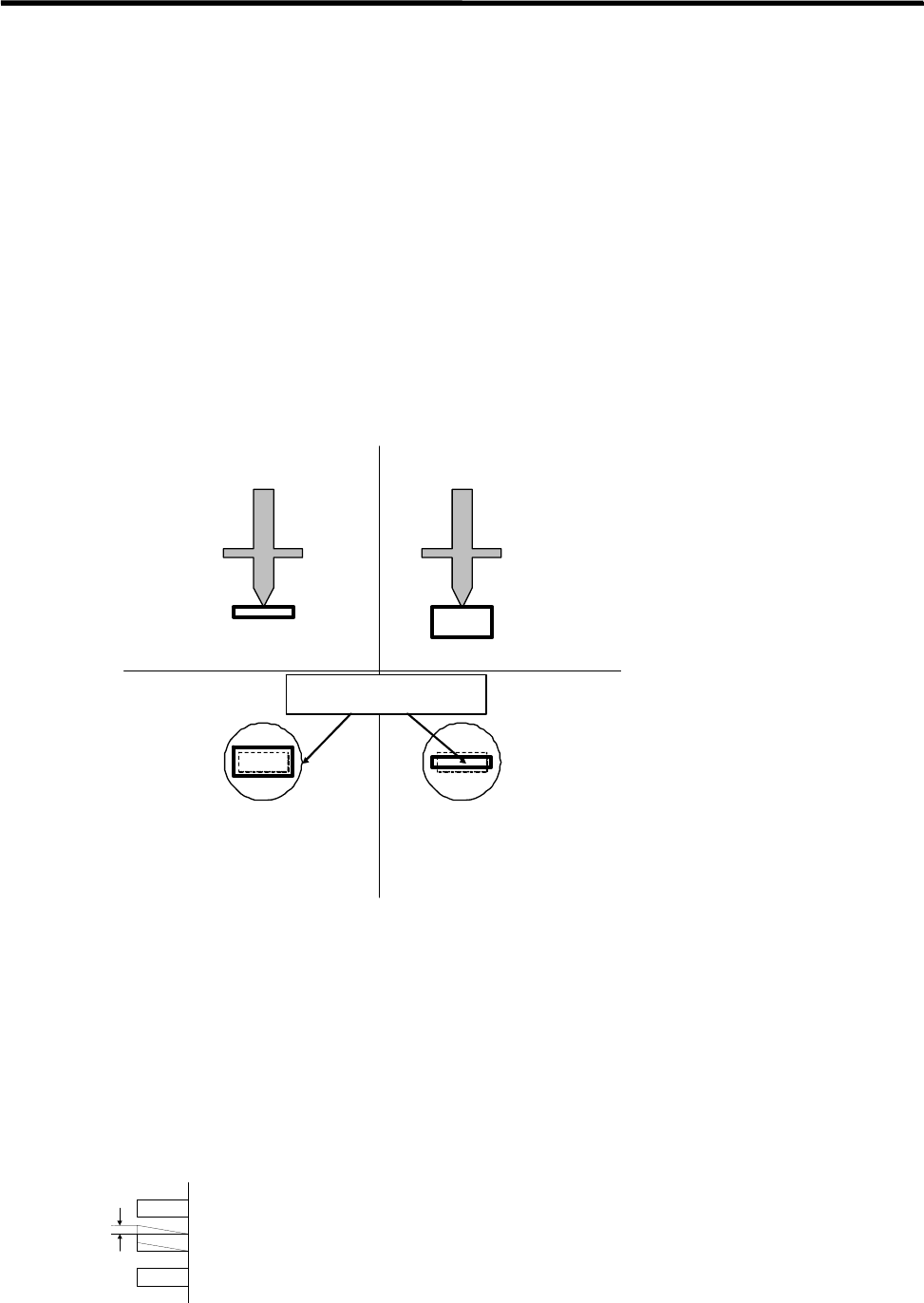

● 尺寸许可值（1-100%）
许可值是对元件整体尺寸的容许值。此值越小，检查就越严格。
通常情况下，请在“尺寸许可值”中输入 20%。对于 1005 和 1608 这类短边小于 2.0mm 的小片元
件来说，请在“尺寸许可值”中输入 30%。
若元件尺寸相当不规则，请输入 40%。当元件尺寸或者贴装位置发生偏离时，通过增大此许可值就
可以进行对应处理。
正常贴装
由于超过了许可值，被判断为
元件立起吸取。→再贴装
仰视图
侧视图
吸嘴
尺寸许可值（虚线）
● 吸取偏差许可值 (1-100%)
就是偏离吸嘴中心的许可值。在已经输入到整体尺寸的数值中，即使只有乘以该百分数后的值出
现偏差，也会进行处理。在 SOP，SOJ，PLCC，LCC 以及 QFP 的「吸取偏差许可值」中，默认设定
为 10%。
一般情况下，该偏差许可值不需要变更，但若与吸取位置的偏差很大时，请增加该值。
● 引脚弯曲许可值
就是引脚在水平方向的弯曲许可值。
【注释】 预先已经输入了标准的合格值和许可值。
5．资料库的制作与编辑
5-55

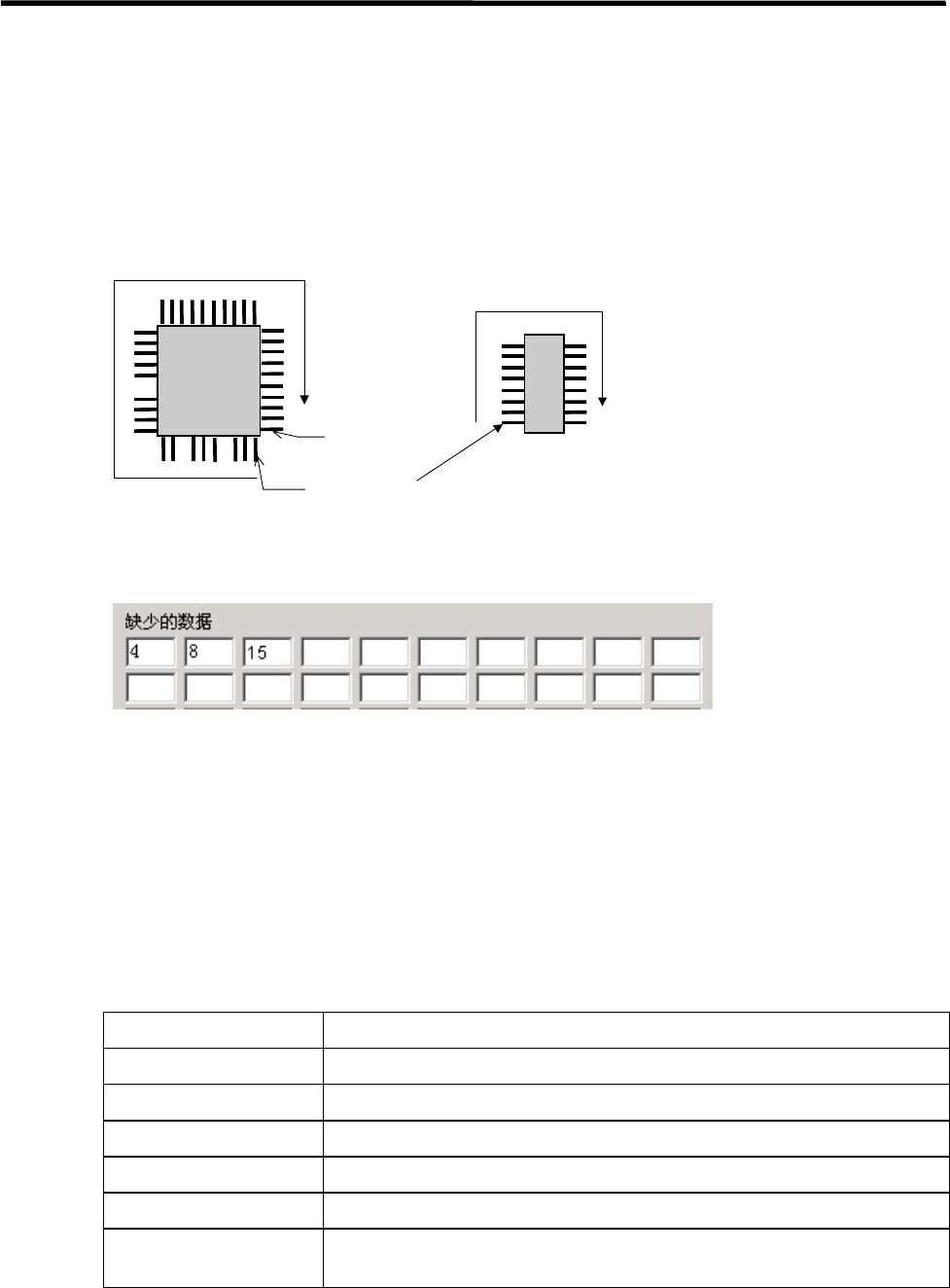

空缺引脚
当元件有缺脚时，选择“配置>缺脚”，在引脚资料栏中输入引脚序号。
输入结果将立即在观察窗口中显示出来。缺脚的计数方法如下所示（按照监视器中的状态进行计
数）。
■ 缺脚 (监视器中引脚按顺时针方向进行计数。)
第一个引脚(1)
最后的引脚
例2
例1
在图中例 1 的情况下，资料的输入如下所示。（输入的次序可以任意）
当前一栏中的输入完成后，按下<TAB>按钮就会跳入到下一栏中。
另外，元件显示窗口中的显示，反映了所设定的元件主体尺寸，整体尺寸，引脚数，引脚幅宽和
引脚间距的情况，也可以用于对输入的图像资料进行确认。
以下将分别对小片元件、Blob 处理、CPL 处理、插座元件，以及 BGA 和 BGA/CSP 等进行说明。
小片元件
点击<元件类型选择>按钮，从以下元件类型中选择。
关于各模式的详细内容，请参照上述的「图像处理模式的详细情况」一节。
中心点法 用于旧数据的对应。（在图像出现错误时进行 CPL 再处理）
角部识别 只能用于角部识别的特殊元件。
整片元件处理 用于 C P L 无法使用的特殊元件。处理时间稍长。
电解电容器 用于电解电容器等两端 2 个部位的电极能够反光的元件。
CPL 用于标准小片元件。（通常情况下使用该模式。）
中心点法(无恢复功能) 通常的中心点法中省略 CPL 再处理（自动恢复功能）的模式。
玻璃筒型 玻璃封装的圆筒形状。
用于两端 2 个部位的电极能够反光的元件。
