16．点胶机
16-15
项目 单位 内容 推荐值
尺寸许可值 %
是指使图像处理达到 OK 的点胶径的许可值。
是以预想尺寸为基准，±%的值。
通过该尺寸许可值，可以将倒角或椭圆等点胶形状
不良的点胶点作为 NG，从总计（平均化）中排除。
20%
面积容许值 %
是指使图像处理达到 OK 的点胶面积的容许值。
是以根据预想尺寸计算出的点胶面积为基准，
±%的值。
40%
预想幅宽 mm
可输入希望的引线幅宽（希望通过点胶检查的调整
得出的引线幅宽）。
在通常情况下，引线幅宽应大于点胶针的外径。
大于点胶针的外径
幅宽容许值 %
是指使图像处理达到 OK 的引线幅宽的容许值。
是以预想幅宽为基准，±%的值。
20%
增幅度 ― 基板相机的增幅度 150
起始值 ― 基板相机的起始值 200
基板相机照明
内部
― 基板相机的照明/内部照明 8
基板相机照明
外部
― 基板相机的照明/外部照明 0
【注释】 基板相机照明，建议只使用[内侧照明]。
如果使用[外侧照明]，被点胶的胶料的边缘可能会出现模糊不清的现象。
【注释】 请将基板相机在测试点布站的点胶点上移动，进行图像测试。
然后，对图像测试结果的四角框是否接触被点胶的胶料的边缘进行确认。
该图像测试结果的四角框的长边为点胶径的最大直径、短边为点胶径的最小直径。
如果图像测试结果的四角框没有与被点胶的胶料的边缘相接触时，请对照明进行调整。

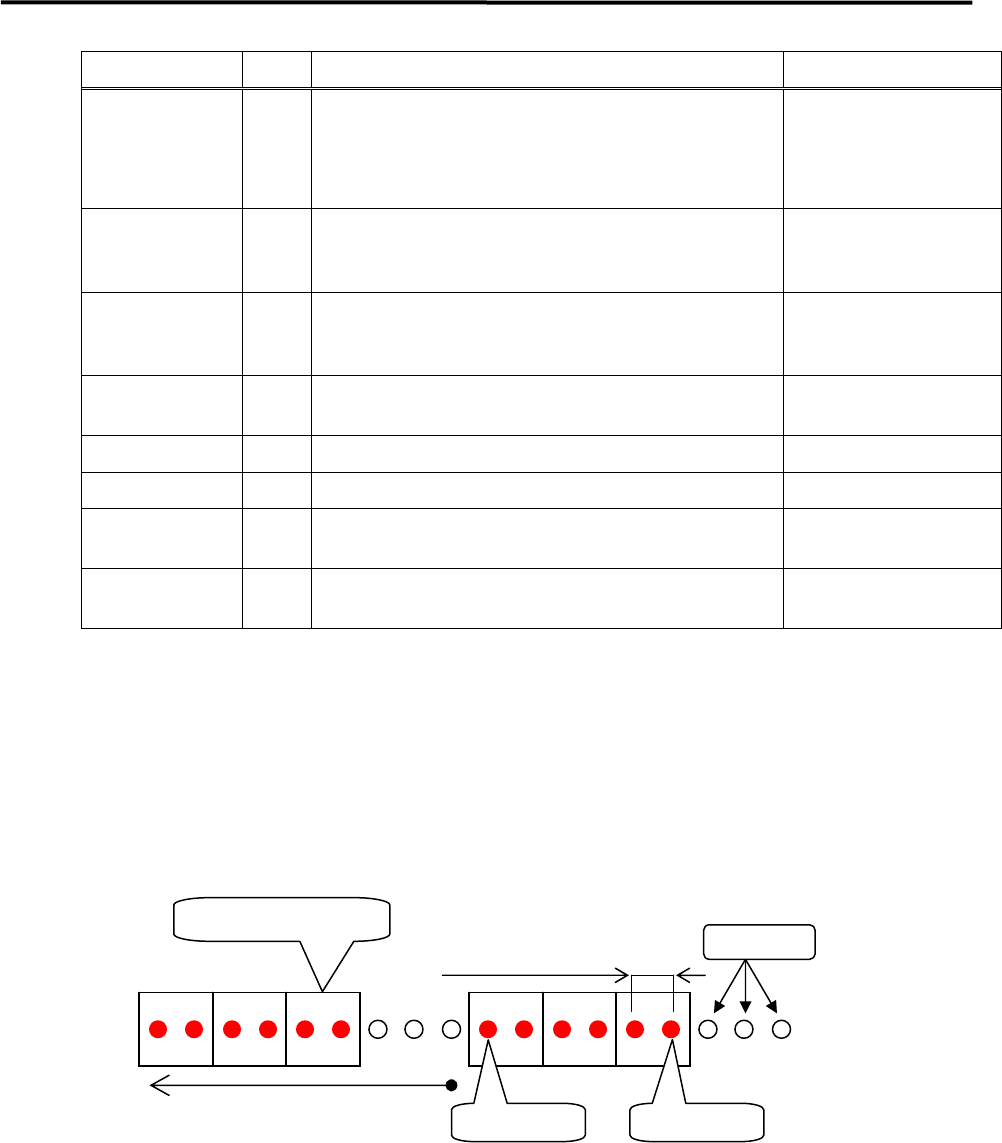

■ 输入推荐值进行点胶时、在测试点布站上的点胶状态
点胶位置变更
（重试）
试点胶
点胶偏差距离
2.50（mm）
图像处理的 1 个单元
第 4 点胶点 第 9 点胶点
16．点胶机
16-16
利用 1/2 收敛法的点胶补正
下面，对点胶补正的方法进行说明。
【例】
① 首先，按照测试点布站上设定的点胶量（半球的体积）进行点胶，然后进行点胶检查。
（上图①）
② 由于点胶面积小于检查容许值[±%]的范围，因此，加上设定的补正量，进行重试。
（上图②）
③ 由于点胶面积还是小于检查容许值[±%]的范围，因此，再加上设定的补正量，
进行重试。（上图③）
④ 由于点胶面积超出检查容许值[±%]的范围，数值过大，因此，减去先前补正量的 1/2，
进行重试。（上图④）
⑤ 由于点胶面积超出检查容许值[±%]的范围，数值过小，因此，再加上先前补正量的
1/2（原补正量的 1/4），进行重试。
这样，点胶面积就进入到检查容许值[±%]的范围内。（上图⑤）
【注释】 当点胶补正的方向（正/负）发生变化时，补正量将增加或者减少 1/2。
该补正方法称为“1/2 收敛法”。
①
②
③
④
⑤
检查
容许值[±%]
补正量
补正量/4
设定的点胶量
（半球的体积）
补正量
补正量/2
16．点胶机
16-17
点胶补正的顺序
No
Yes
Yes
No
Yes
No
点胶检查涂布
（打点/引线）
图象处理
点胶位置变更或者
测试点布站
送纸
检查最低 OK 数
图像处理 OK?
点胶面积、引线幅宽
平均容许范围？
是否超出
最大检查次数？
基板点胶开始 报警停止 点胶补正
点胶补正
