10．元件短缺和出错对应方法
10-21

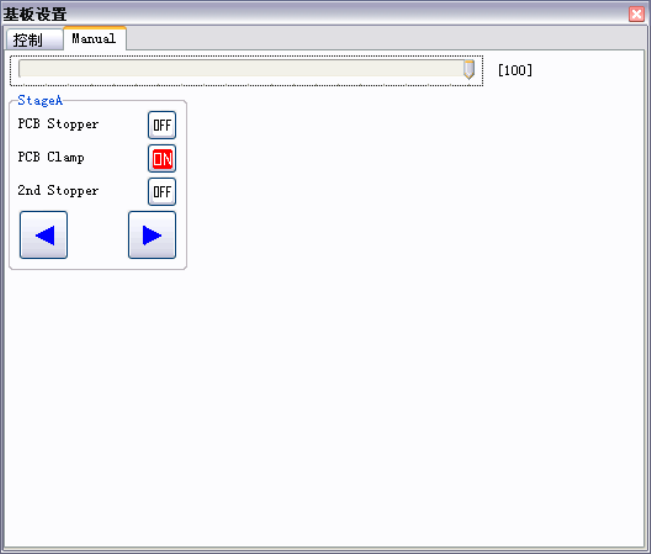

■ Manual
【操作】
① 如果点击<OFF>按钮，基板定位销、基板夹具就会变为“ON”状态。按钮也变为<ON>。
② 如果点击<ON>按钮，基板定位销、基板夹具就会返回到“OFF”状态。按钮也返回为<OFF>。
③ 如果点击方向指示按钮，搬送传送带将会回转。
10．元件短缺和出错对应方法
10-22
基板传感器情报
【菜单】 手动>基板传感器情报
显示各个传感器的 ON/OFF 状态。黄色表示处于 ON 的状态。

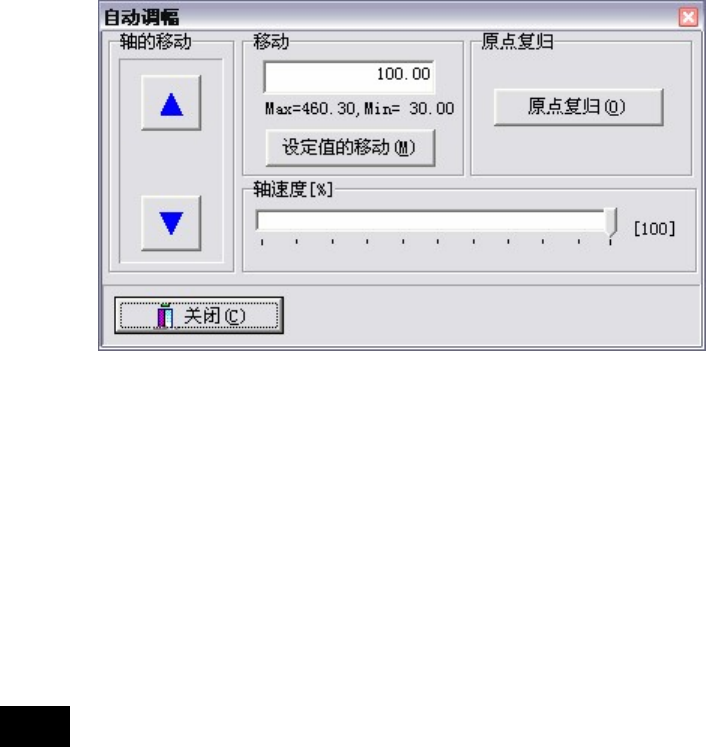

传送带的自动调幅
【菜单】 手动>传送带的自动调幅
它是在传送带自动调幅功能中所使用的菜单项目，可以进行传送带幅宽的轴移动以及原点复归操
作。
【项目】
轴的移动 使移动侧的传送带轨道向箭头的方向进行移动。在没有进行原点复归的
情况下，轴的速度被固定。在进行原点复归之后，就会按照在轴速度滑
动条设定的速度进行移动。轴速度可以在 10%到 100%的范围内进行调整。
原点复归 点击<原点复归>按钮，传送带会比现在的幅宽还要加宽 20mm，然后复归
到原点位置。
设定值的移动 输入数值后点击<设定值移动>按钮，传送带将会移动到比输入的数值还
要增幅 40mm 的位置，然后按照后输入的数值进行幅宽的调整。
【注释】 在［基板数据编辑］窗口，点击<自动调幅>按钮，就会弹出［自动调幅］窗口。这时在设定值移
动栏中就会出现在“［基板数据编辑］窗口>坐标>基板尺寸>幅（Y）”栏内输入的数值。
注意
在变更传送带的幅宽时，请确认基板顶针确实拆下之后，再进行变更。
10．元件短缺和出错对应方法
10-23
气压测定
【菜单】 手动>气压测定
注意：根据机种的不同，贴装头数也有所不同。
【项目】
● 吸取 ON/OFF（点击时吸取 ON）
如果点击各贴装头的标记，就会开始吸取操作，如果再次点击，吸取就会结束。（在吸取过程中
标记显示为红色）
● 真空破坏 ON/OFF（点击时真空破坏 ON）
如果点击各贴装头的标记，就会开始进行真空破坏操作，如果再次点击，真空破坏就结束。（在
真空破坏过程中标记显示为红色）
注意
在进行真空破坏操作时，请事先一定要将吸嘴从贴装头上摘取下来。
否则，吸嘴可能会从贴装头上飞出。（特别是内径比较细的吸嘴）
吸嘴情报
【菜单】 手动>吸嘴情报
请参照第 9 章“ANC 的初始设定”。
贴装头标
记
