● 使用方法 2 的情况下(在 0-99 的范围内自由进行序号设定)
基准标识符组号 功能 备注
0 基准标识符处理 全体基准标识符坐标指定
0 基准标识符处理 全体基准标识符坐标指定
0 下一步骤连续吸取 使用全体基准对小片元件①进行贴装
0 连续吸取结束 使用全体基准对小片元件②进行贴装
1 基准标识符处理 IC①的个别基准标识符坐标指定
1 基准标识符处理 IC①的个别基准标识符坐标指定
1 单个吸取 使用前一步骤的个别基准对 IC①进行贴装
3 基准标识符处理指定 IC②的个别基准标识符坐标指定
3 基准标识符处理指定 IC②的个别基准标识符坐标指定
3 单个吸取 使用前一步骤的个别基准对 IC②进行贴装
0 下一步骤连续吸取 使用全体基准对小片元件③进行贴装
【注释】 一般情况下推荐使用方法 2。个别时需要 250 件以上的情况下使用方法 1。
【注释】 在组合基板的情况下，可以针对各组合进行基准处理。
【注释】 根据全体基准的识别结果，可以对个别基准的标识符坐标进行补正。
【菜单】 程序编辑>基板数据的编辑
【注释】 在贴装&标识符的基准行的注释栏内，可以输入 XY 的补正值。
将会按照该补正值，对基准标识符的摄影位置（识别位置）进行补正。
基准标识符会超出搜索区域的范围，请在发生错误等情况下加以使用。
【菜单】 程序编辑>贴装&标识符
另外，在该补正值的后边还可以追加
通常的注释。
请在“Y 补正值”的后边输入半角空格，
然后再追加注释。
【输入方法】
;o=X,Y
; →分号
o →小写字母“O”
= →等号
X →X 补正值
, →逗号
Y →Y 补正值

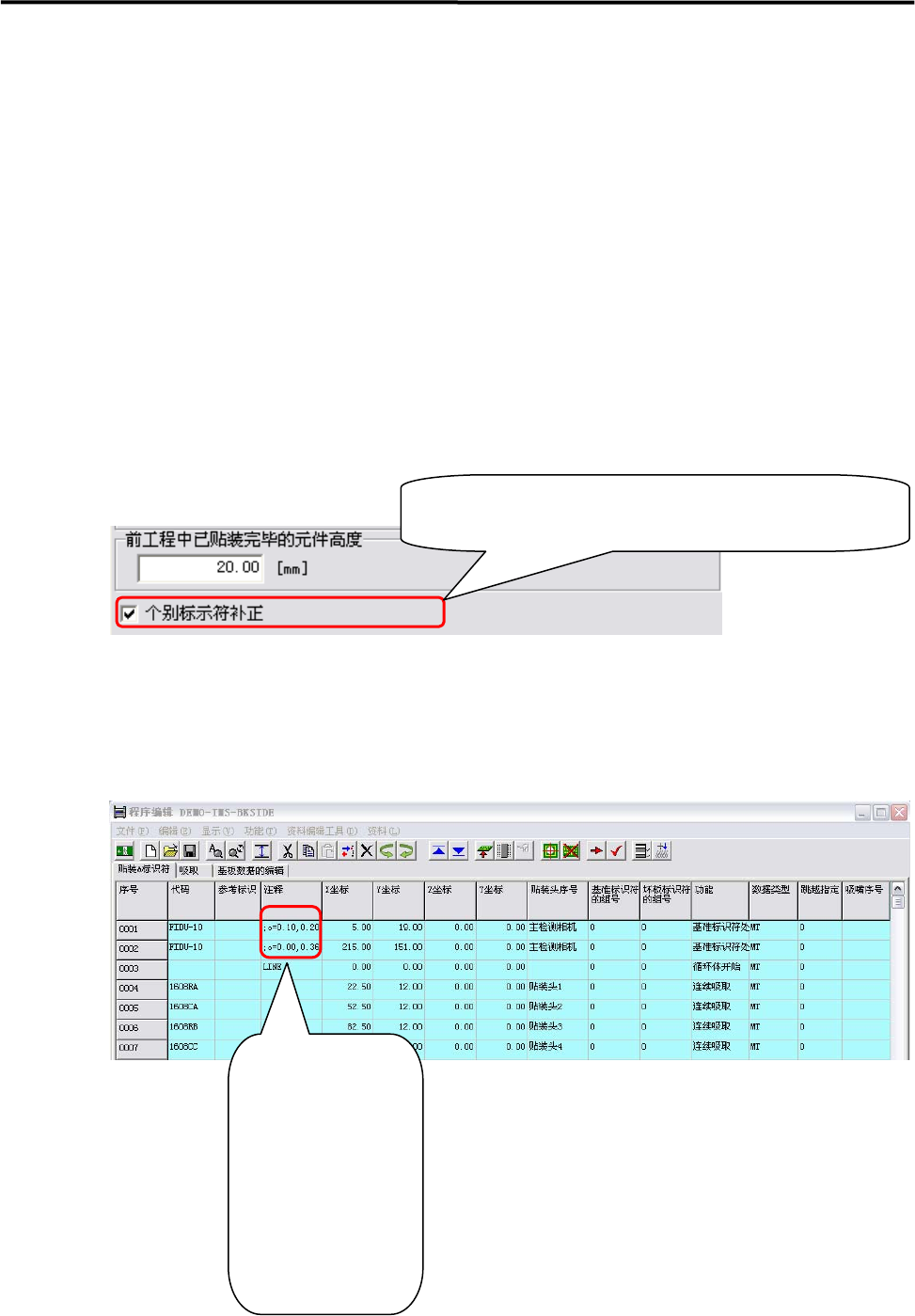

在对个别基准的标识符坐标进行补正时，
请勾选上此处。
2．程序的制作和编辑
2-50
■ 基准标识符的学习功能
基准标识符的学习功能就是在含有循环数据的程序中，如果有与已经摄影过 1 次的标识符相同坐
标的基准标识符时，就会将第 1 次的摄影结果进行学习(记忆)，在第 2 次以后的检出过程中加以
省略的功能。通过这一功能，可以节省时间。
例如在以下程序的情况下，就会大有效果。
X Y 功能
0.00 0.00 循环贴装开始
5.00 5.00 基准标识符处理
. .
. . (贴装行 A)
. .
0.00 0.00 循环贴装结束行
60.00 0.00 循环贴装的偏差值
60.00 40.00 循环贴装的偏差值
0.00 40.00 循环贴装的偏差值
0.00 0.00 循环贴装开始
5.00 5.00 基准标识符处理
. .
. . (贴装行 B)
. .
0.00 0.00 循环贴装结束行
60.00 0.00 循环贴装的偏差值
60.00 40.00 循环贴装的偏差值
0.00 40.00 循环贴装的偏差值
【注释】 基准标识符学习功能的上限值为：每一程序 300 个。
变为学习功能
对象，将省略
基准标识符的
摄像。
2．程序的制作和编辑
2-51
连续吸取和同时吸取
【菜单】 程序编辑>贴装&标识符>功能(列)>下一步骤连续吸取
程序编辑>贴装&标识符>功能(列)>单个吸取
吸取的方法有以下 3 种类型。
■ 单个吸取
1 个贴装头对 1 个吸取点的元件进行吸取，然后将这一元件进行贴装。虽然是效率最差的吸取方
法，但是由于元件尺寸的关系，没有选择的余地。
■ 连续吸取
复数的贴装头对 1 个或者多个吸取点的元件进行吸取。但是吸取的时间不是同时进行。
■ 同时吸取
在连续吸取满足一定条件的情况下，复数的贴装头对复数的元件进行同时吸取。如果设定 4 个贴
装头或者 6 个贴装头同时进行吸取，就可以达到最快的生产速度。
同时吸取的条件
● 在功能中要进行连续吸取指定。
● 元件尺寸要在 1005 以上。
● 贴装头间隔、相关送料器的吸取点间隔以及同时吸取许可值(在元件资料库的扩张功能
中设定)要有一定的关系。(请参照下例)

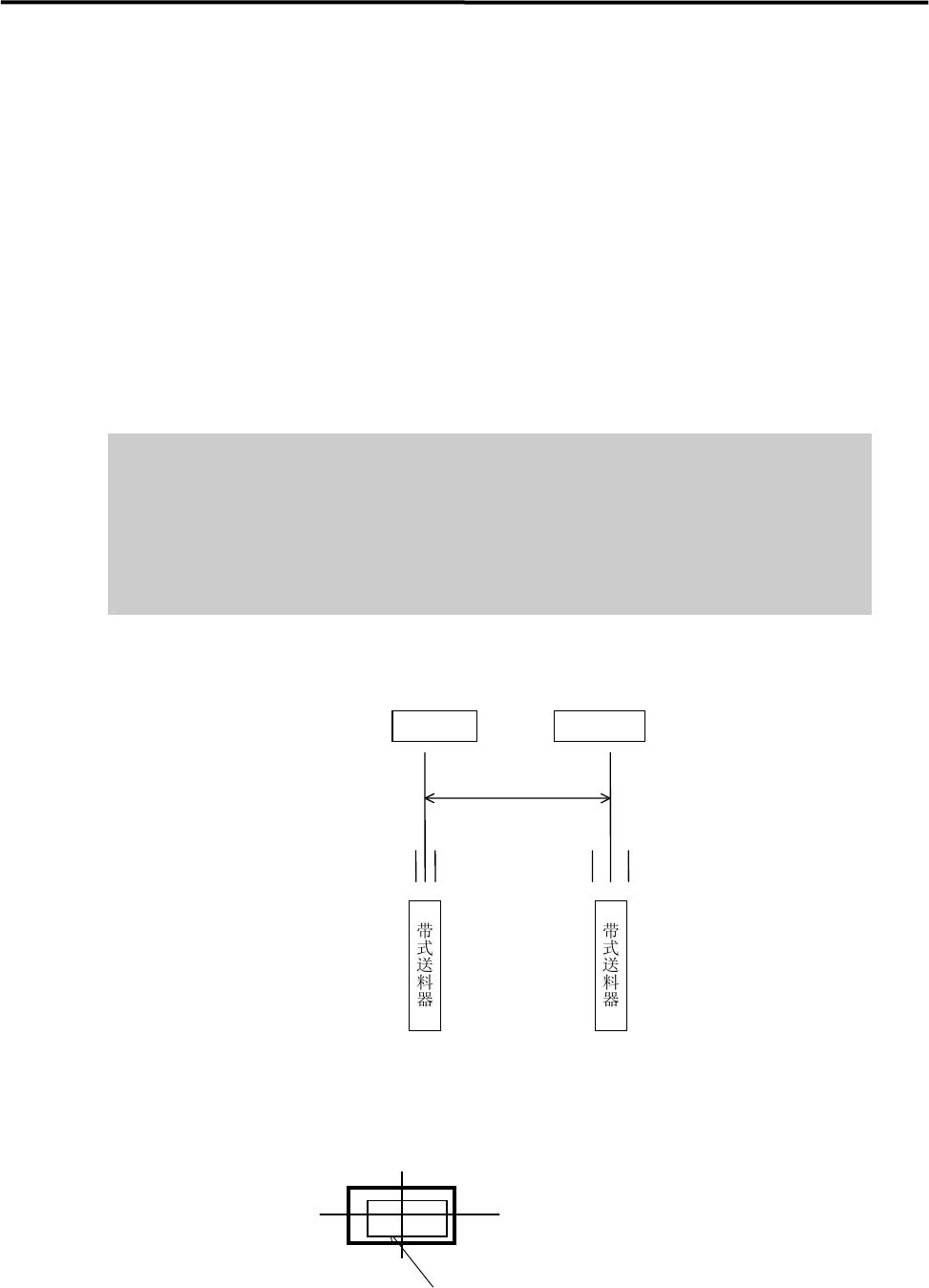

【例】 在贴装头①和贴装头②的位置有 30mm 间隔的情况下，如果 2 个带式送料器同时吸取，而且带有
2 个元件的同时吸取许可值分别为 0.2mm 和 0.1mm 时：
贴装头② 贴装头①
0.1 0.1 0.2 0.2
送料器斜度 X
在这种情况下，贴装头间隔如果在(送料器间隔 X＋0.3)到(送料器间隔 X－0.3)的范围内，则可
以同时进行吸取。
考虑到同时吸取许可值(在元件资料库中)在容器和元件之间有缝隙，可以按照以下方法进行设定。
送料带的容器和元件之间有缝隙，元
件的中心无法吸取。
