■ BGA/CSP 元件
关于球电极间隔、球电极尺寸、X 球电极数以及 Y 球电极数，请点击各自的文本框，阅览信息框下
的说明。各边(外圈)的球电极数最少为 4 个，需要连续进行配置。各边(外圈)的最大球电极数为
32 个。

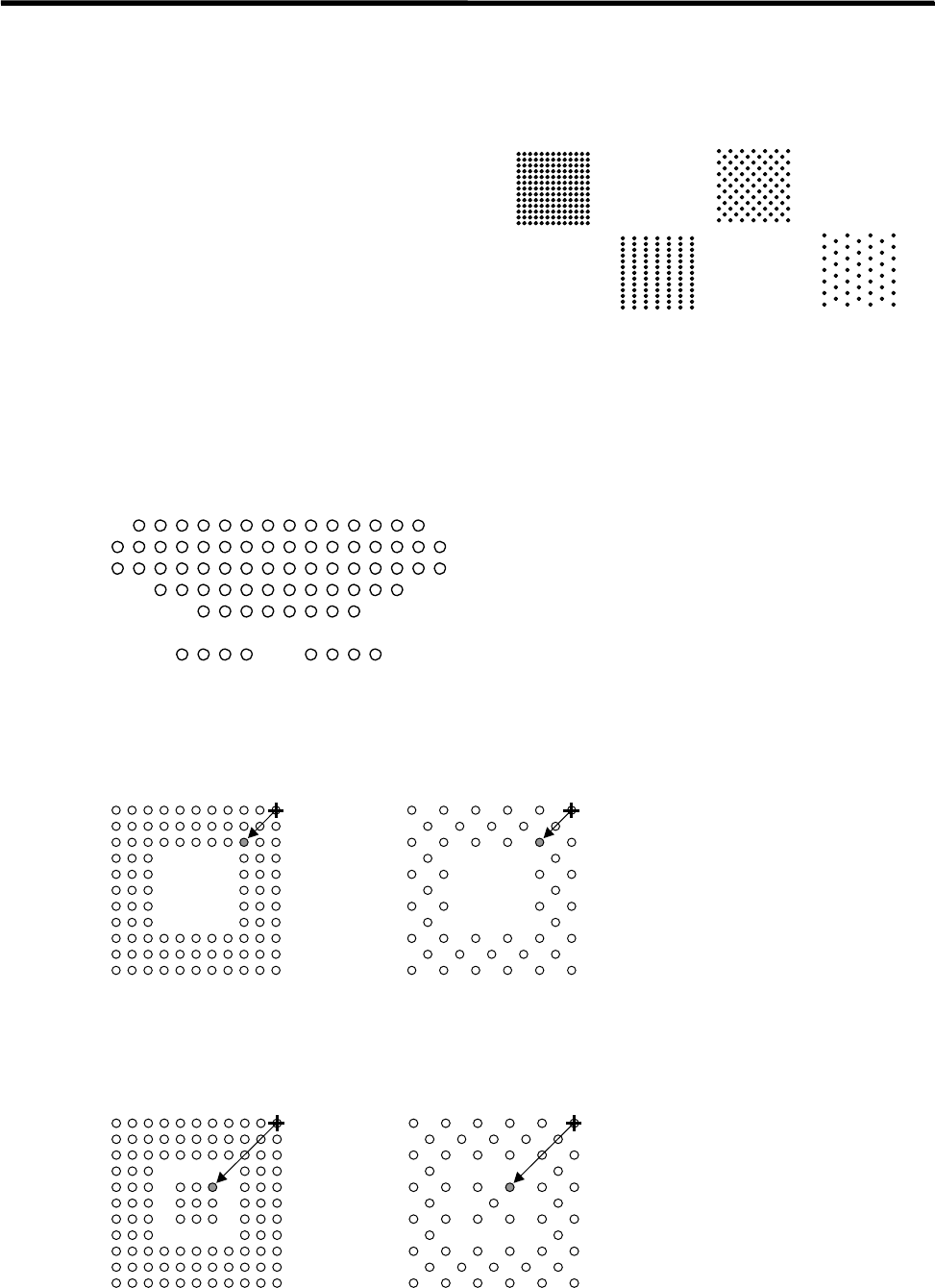

● 球电极配置
可以分为以下 4 个种类。
0：矩阵型
1：交错型
2：XY 不同间距矩阵型
3：XY 不同间距交错型
【注释】 即使处于上述的限制事项范围之内，如果随意进行球电极的配置，也会存在图像处理不可能的元
件。
即使处于上述的限制事项范围之外，可以进行图像处理的元件也存在，因此在限制事项不适用的
情况下，请另行加以协商。
［例］下面的 RDRAM 就可以进行图像处理
● 周边格的指定
从元件的角度对球电极的空缺开始位置进行指定。
在下述的情况下，设定值都要设定为“4”。
● 局部格的指定
从元件的角度对球电极的空缺开始位置进行指定。
在下述的情况下，设定值都要设定为“4”。
【注释】 在进行局部格指定的情况下，必须要在周边格中进行“0”以外的数据设定。
0
1
2
3
5．资料库的制作与编辑
5-73
【注释】 在进行周边格指定的情况下，必须要在局部格中输入相同数以上的数值。请在内侧的球电极完全
消失之前，对局部格数据进行适当地设定。
【注释】 空缺球电极位置的指定，在不进行周边格及局部格设定的情况下或者在下面要说明的「任意球电
极配置的指定」中可以进行设定。
● 球电极的间隔许可值
计测的球电极间隔，如果在球电极间隔设定值±球电极间隔许可值的范围外时就会出现错误。数
值越大检查就越宽松。
计测的球电极间隔 < 设定的球电极间隔 - 球电极间隔许可值时，或者
计测的球电极间隔 > 设定的球电极间隔 ＋ 球电极间隔许可值时，将会出现错误。
单位：mm，通常为 0.2。

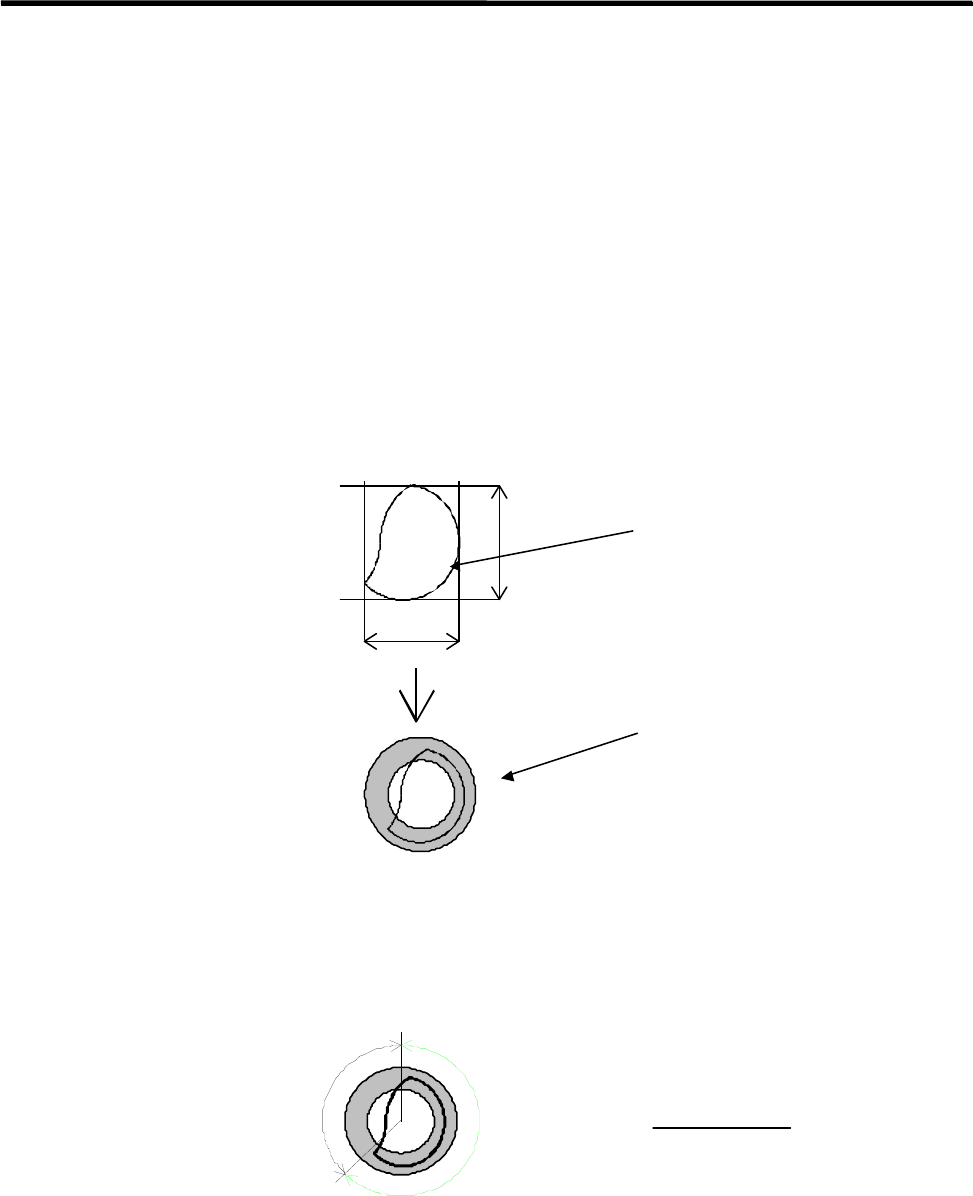

● 球电极的轮廓许可值
在进行全部球电极检查的情况下，对计测的球电极轮廓进入由实测球电极尺寸所决定的轮廓许可
区域内的程度情况进行检测。数值越大检查就越宽松。单位：%，通常为 40。
球电极的轮廓
实测球电极尺寸=(A+B)/2
轮廓许可区域
这个球电极的轮廓许可值是指在轮廓偏离许可区域的情况下(即使正常的球电极也多少有些偏
移)，用百分数(%)值进行决定的许可值。
(非正常球电极的举例)
由于有约 45%的球电极超出范围，在球电极轮廓许可值=40 的情况下，这个球电极呈错误状态。
OK
NG
电轮许值
NG
OK+NG
● 球电极的尺寸许可值
在进行全部球电极检查时，计测的球电极尺寸如果超出±球电极尺寸许可值的范围时就会出现错
误。数字越大检查就越宽松。
单位：%，通常为 40。
【注释】 计测的球电极尺寸 < 球电极尺寸理论值×(100-球电极尺寸许可值)÷100，或者
计测的球电极尺寸 > 球电极尺寸理论值×(100＋球电极尺寸许可值)÷100
时，将出现错误。球电极尺寸理论值 = 球电极尺寸×球电极尺寸缩小率÷10
5．资料库的制作与编辑
5-74
● 球电极的尺寸缩小率
通常为 100。
单位：%
【注释】 计测的球电极尺寸，由于照明的原因会比实际尺寸小一些，可以用于尺寸的修正。
● 处理类型
0： 使用在具有规则间隔球电极的 BGA/CSP 元件中。请在输入项目的「球电极间隔」中，输入正
确的值。图像处理时间非常短。
1： 使用在具有少许不规则间隔球电极的倒装小片元件等元件中。也可使用在 BGA/CSP 元件中。
图像处理时间与处理类型“0”相比，要长一些。
● 球电极检查
9： 根据外圈的球电极加以定位，只对外圈 1 周的球电极进行球电极有无的检查。
10: 根据外圈的球电极加以定位，对球电极有无，球电极轮廓，球电极径值进行检查。
11: 根据外圈的球电极加以定位，对全部球电极只进行球电极有无的检查。(比 6 的处理速度更快)
12: 无球电极检查。
● 处理开始边
0： 自动决定
对球电极数量较多，不空缺的边进行自动选择。
1： 上边
2： 右边
3： 下边
4： 左边
如果球电极数量较多边的球电极间隔不统一，无法信赖时，将会对处理开始边加以指定。
● 任意球电极配置的指定
【菜单】 点击图像程序编辑画面的［元件图＆引脚］按钮。
【操作】 对 BGA/CSP 的任意球电极配置的指定，按照以下步骤进行。
①
点击图像程序编辑画面的［元件图＆引脚］按钮，打开［元件图显示］画面。
②
根据在图像程序编辑画面中输入的 X/Y 球电极数、球电极尺寸以及球电极间隔等数据，在全
部球电极存在的状态下，元件将被图形显示。
③
用鼠标点击不要的球电极（在实际的元件中不存在的球电极），球电极的白色球将变为黑色
球。如果球电极变为黑色球，在图像处理时就会被无视略过，因此就可以与实际元件的球电
极配置相同，对不要的球电极进行正确的选择。
④
在图形显示的尺寸过大或者过小不容易看清楚的情况下，可以通过滚动条对显示尺寸进行扩
大/缩小。
⑤
若要返回到球电极配置的初始状态（全部球电极存在的状态），请点击［初始化］按钮。
击[ 图 ]钮
