CTF送料盘情报
【菜单】 手动>CTF 送料盘情报
对 CTF 送料盘的位置进行确认并进行送出/返回的操作。另外还可以对初始设定状态以及异常发生
时情报的偏差值进行修正。
【注释】 根据操作等级，如果没有参阅「系统参数」权限的人员，则不能打开该菜单。送料盘的出入动作
及搬送速度的设定，可以在「送料盘资料库」画面进行操作。
（
) 请参阅第 5 章 资料库>送料盘资料库
）
10．元件短缺和出错对应方法
10-26
■ CTF 的操作
【项目】
送料盘情报 可以显示出盘架内的状态。在盘架内如果有送料盘存在的情况下，其序
号的复选标记框将被选中。
供给送料盘 送料盘在元件供给位置时，将显示出那个送料盘的序号。送料盘不在元
件供给位置时，将显示［0］。
【注释】 在 CTF 操作画面中，除上述操作之外，还可以对［门的锁定］的 ON/OFF 进行操作。
这些机能，是在为了对诸如 CTF 发生不明异常时、需要手动取出送料盘等情况进行对应时而采取
的机构操作。通常情况下请不要使用。
● 初始设定及异常修正
在通常状态下，请不要使［送料盘情报］、［供给送料盘］的信息与现实的状态发生偏差。在发
生异常等情况时，如果出现偏差，请对其进行修正。在［送料盘情报］框内，如果点击各序号的
复选标记框，就可以将其选中，在盘架内就会显示出此送料盘存在的信息。如果再次点击，复选
标记就会消失。
● 将送料盘送到元件供给位置的方法
【操作】
① 在［送料盘序号］的自旋编辑框中，对送料盘的序号进行指定。
② 点击［动作模式］中的<搬出>按钮。
③ 点击<实行>按钮。
④ 显示出“要实行吗？”的对话框，点击<确定>按钮，执行操作。
● 将送料盘返回盘架内的方法
【操作】
① 点击［动作模式］中的<返回>按钮。
② 点击<实行>按钮。
③ 显示出“要实行吗？”的对话框，点击<确定>按钮，送料盘将返回到盘架内。
【注释】 通常情况下在生产结束时，所有的送料盘都应该被收回到盘架内。请与现状进行比较，如果与窗
口的显示不同，请将全部送料盘返回到盘架中。
【注释】 通过 CTF 上部的「Setup」开关，也可以将拉出到升降机上的送料盘返回到盘架内。
10．元件短缺和出错对应方法
10-27

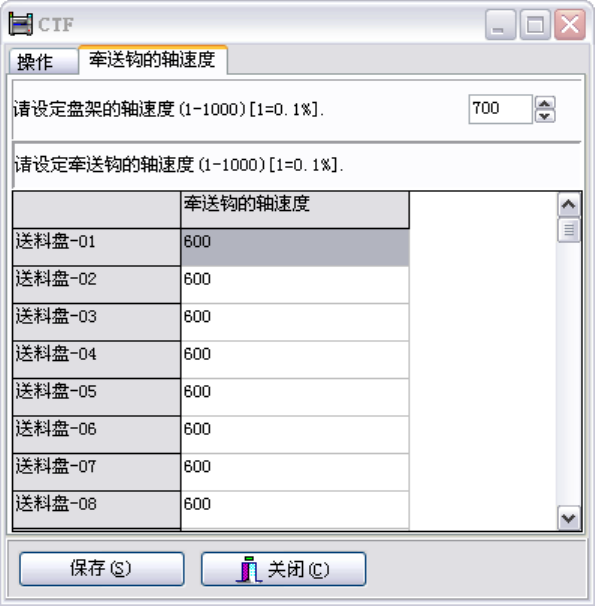

■ 牵送钩的轴速度
可以对盘架的速度进行设定。最高速度为 1000，用 0.1%的单位进行设定。
另外，对应每个送料盘，可以对生产时的牵送钩轴速度进行设定。最高速度为 1000，用 0.1%的单
位进行设定。
【操作】
⑨ 点击要进行速度变更的送料盘的单元格。
⑩ 输入从 1 到 1000 之间的数值。
