2．程序的制作和编辑 2-12 6.坐标表示区域 显示出正在检测的坐标。此部分根据轴指定的种类进行变化。 轴的指定 显示 XY 轴 X、Y Z轴 Z T轴 T 7.〈Rel/Abs〉、〈Reset〉按钮 按下 〈Rel〉 按钮之后， 如果再按下 〈Reset〉 按钮， 可以将现在的位置 坐标假定为原点 (0.00,0.00 )进行检测。如果再按下〈Ab s〉按钮，就 会会恢复原程序上的坐标值。 8.外侧方向指示按钮 点击贴装头移动方向的…
2．程序的制作和编辑
2-11

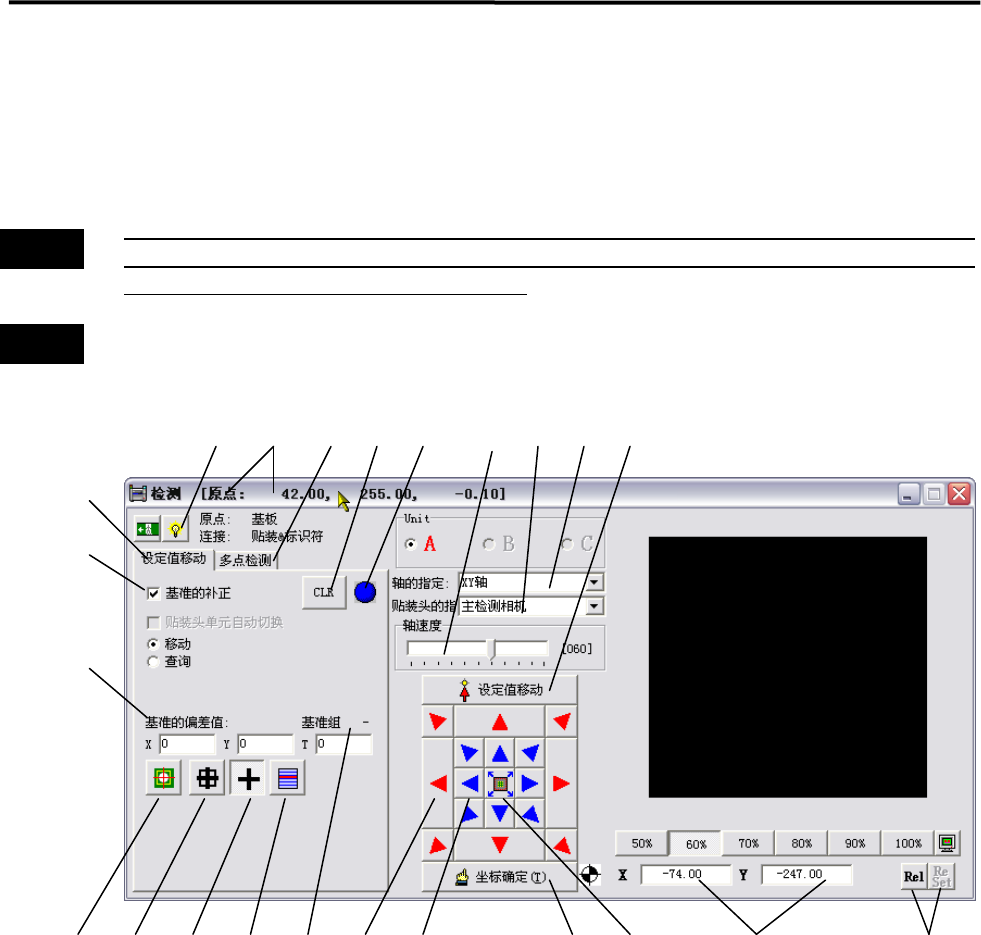

检测输入
通过检测输入，可以向贴片机输入各种坐标数据。
■用鼠标点击检测选项
在检测输入中轴将按照用户的指示进行移动。在进行检测输入时，请不要将头或者手等身体的一
部分探进贴片机或者矩阵盘送料器内，可能会受到伤害。另外还要对贴片机或者矩阵盘送料器周
围的人员是否有受伤的危险等情况进行确认。
在检测时，请不要在贴片机或者矩阵盘送料器内放置障碍物，否则可能会使贴片机或者矩阵盘送
料器受到损坏。
【项目】
1.原点 对坐标表示区域内的坐标原点进行显示。至机械原点的距离也在标题栏
中显示出来。
3.轴速度/移动量 针对事先设定的最大移动速度/最大移动量(100%)，对轴的移动(%)进行
设定。
★单位 1%
4.贴装头的指定 在轴指定为 XY 轴的情况下，检测中所使用的贴装头，可以从贴装头 1～
4（或者贴装头 1～6）中加以选择，检测相机可以选择基板相机 1。
在轴指定为 Z 轴的情况下，检测中所使用的贴装头，可以从贴装头 1～4
（或者贴装头 1～6）中加以选择。
5.轴速度/移动量 针对事先设定的最大移动速度/最大移动量(100%)，对轴的移动(%)进行
设定。
★单位 1%
警告
注意
6
1
89
5
7
3
4
11
13
1016 17 18 19
20
21
1224 22 15
23
14
2．程序的制作和编辑
2-12
6.坐标表示区域 显示出正在检测的坐标。此部分根据轴指定的种类进行变化。
轴的指定 显示
XY 轴 X、Y
Z轴 Z
T轴 T
7.〈Rel/Abs〉、〈Reset〉按钮
按下〈Rel〉按钮之后，如果再按下〈Reset〉按钮，可以将现在的位置
坐标假定为原点(0.00,0.00)进行检测。如果再按下〈Abs〉按钮，就
会会恢复原程序上的坐标值。
8.外侧方向指示按钮 点击贴装头移动方向的按钮。就会按照在「轴速度」中设定的速度平滑
移动。
9.内侧方向指示按钮 点击贴装头移动方向的按钮。就会按照在「移动量」中设定的距离移动
1 格。另外，如果连续按动按钮，移动速度就会缓慢加快。
10.〈坐标确定〉按钮 在进行 1 点检测的情况下，如果检测后点击此按钮，坐标就会被确定。
在<设定值移动>后，进行位置调整、确定坐标时也使用该功能。
P
1点
11.基准补正指示灯 在设定值移动中，当基准标识符的补正有效时，黄色灯将点亮。
12.〈CLR〉按钮 在基准移动时，将储存的基准数据全部进行清除。
13.［设定值移动］选项 使用指定的贴装头，可以向现在程序中的贴装点、吸取点、基准标识符
的位置进行移动或者搜索。
向贴装点和基准标识符位置的移动/搜索时，可激活置于同一行任意的坐
标单元格之后，通过右击，就可以起动检测窗口。
向吸取点的移动/搜索时，可激活置于同一行任意的坐标单元格之后，通
过右击，就可以起动检测窗口。
然后，选择移动或者搜索。
14.基准的补正 对此进行检查后，如果点击［设定值移动］按钮，以现在选择行的前方
为对象取得基准，进行补正移动。
在基准移动后，进行位置调整，如果点击［坐标确定］按钮，就可以进
行基准对应坐标的确定。
移动
向现在选择的行坐标所示位置进行低速移动。点击<设定值移动>按钮，
就可以开始移动。
查询
从现在选择的行向最终行进行逐行搜索。点击<搜索>的单选按钮，可以
从以下 3 种方式中进行搜索行的选择。
基板： 只对元件的贴装行进行搜索。
送料器： 只对元件的吸取行进行搜索。
基准： 只对基准标识符行进行搜索。
在上述项目选择后，点击<设定值移动>按钮，就可以开始搜索。
也可以针对 Z 轴进行搜索。请在轴的指定中进行切换。
2．程序的制作和编辑
2-13
15.〈坐标确定〉按钮 按照［设定值移动］选项中设定的条件，使轴向坐标位置移动。
16.检出基准中心 如果点击基准标识符行中检测窗口内的<基准中心检出>按钮，将会对标
识符的中心坐标进行检出。在检出后将显示出「是否确定坐标？」的对
话框，想要在程序上对检出的中心坐标进行反映时，点击［确定］按钮，
不需要反映的情况下点击［取消］按钮。
17.元件导向框 在轴指定为 XY、贴装头指定为检测相机的情况下，将显示出能够表示元
件外形的元件导向框。元件导向框参照了图像的数据。元件导向框只能
表示一齐处理状态下角度为 0 度、90 度、180 度的情况。
18.十字线 显示出十字线。十字线的交点为检测光标。
19.行搜索 请参照「9.生产」内的「ASJ 功能」一节。
20.基准的偏差值 在基准移动时将显示出计算结果。从最左边的框开始分别为 X、Y、T。
21.基准组 显示出［程序编辑］的［基准标识符组］的序号。
22.照明设定 检测相机的照明设定，可以通过点击检测窗口的<照明设定>按钮来进
行。在检测相机的照明设定画面中，可以将最大 7 个设定内容进行登录。
在设定时，首先点击单选按钮，在旁边的文本框中输入任意的文字列。
其次，对 In、Out、增益值、偏差值的滑动条进行移动，然后点击<执行
>按钮，并在信息显示窗口中确认照明亮度。如果效果满意则点击下一个
单选按钮进行同样处理。如果对基板检测时、吸取点检测时、矩阵盘检
测时等进行分类使用，将会很方便。
23. 广视角按钮 用检测相机对现在照像位置相邻的上下左右以及斜向的 9 个幅框进行摄
影，然后将这些画面连接成 1 个画面加以显示。通过该操作，可以对周
围的状况进行确认。在轴移动的情况下、设定值移动的情况下以及点击
画面放大率按钮的情况下，画面的连接将会解除，返回到原来的显示。
24.［多点检测］选项卡
2/4 点 在轴指定为 XY 轴的情况下，对检测点的数量进行选择。
P
4点(线)2点
P
在选取 2 点或者 4 点之后，贴片机将进行内部计算，求出中心坐标 P。
（详细情况请参照下述的【操作】）
【注释】 在多点检测的情况下，不使用<坐标确定>按钮。
【操作】 以程序编辑窗口中检测相机的 XY 轴检测(2 点检测)为例进行说明。
(1) 在程序编辑窗口中，对想要检测坐标的输入行的 X/Y 坐标的单元格进行选择。
(2) 点击“功能>检测”栏，或者将光标移到想要检测的单元格上并右击，将出现检测窗口。
(3) 在［轴的指定］组合框中选定［XY 轴］。
(4) 在［贴装头指定］框中指定［检测相机］。相机照明将会点灯。
(5) 点击［多点检测］选项卡，选择［2 点检测］。
(6) 在外侧的方向指示按钮（平滑移动按扭）中，用鼠标左键点击适当的方向按钮，检测相机将
向选定的方向移动。如果连续点击鼠标左键，就会连续移动。
(7) 观察实际检测相机的移动和信息显示窗口的显示的同时，将检测相机搬到检测对象的坐标附
近，点击就可以使之停止。
(8) 在内侧的方向指示按钮（微量移动按扭）中，点击方向按钮使检测相机开始移动，如果位置
已经决定(与图像窗口上的十字线相一致)，则放开鼠标左键，点击<读取第 1 点>按钮。此
时通过滑动［移动量］滑动条，就可以对微量的距离进行变动。
