5．资料库的制作与编辑
5-86
资料种类 点击<模式选择组合框>，选择“坏板标识符黑”或者“坏板标识符白”。
标识符代码 在新制作的情况下输入任意的代码。在使用已经存在资料的情况下可以
进行选择。
★最大文字数：半角 38 文字
注释 可以输入注释。
★最大文字数：半角 40 文字
基准亮度 对明暗的界限值进行设定。如果检测点的亮度值比此值大的情况下将判
定为白色，如果小则判定为黑色。标准值为 127。
检测区域横幅 输入检测点的横幅。输入程度为 1～2mm 左右。
★单位：0.01mm
检测区域纵幅 输入检测点的纵幅。输入程度为 1～2mm 左右。
★单位：0.01mm

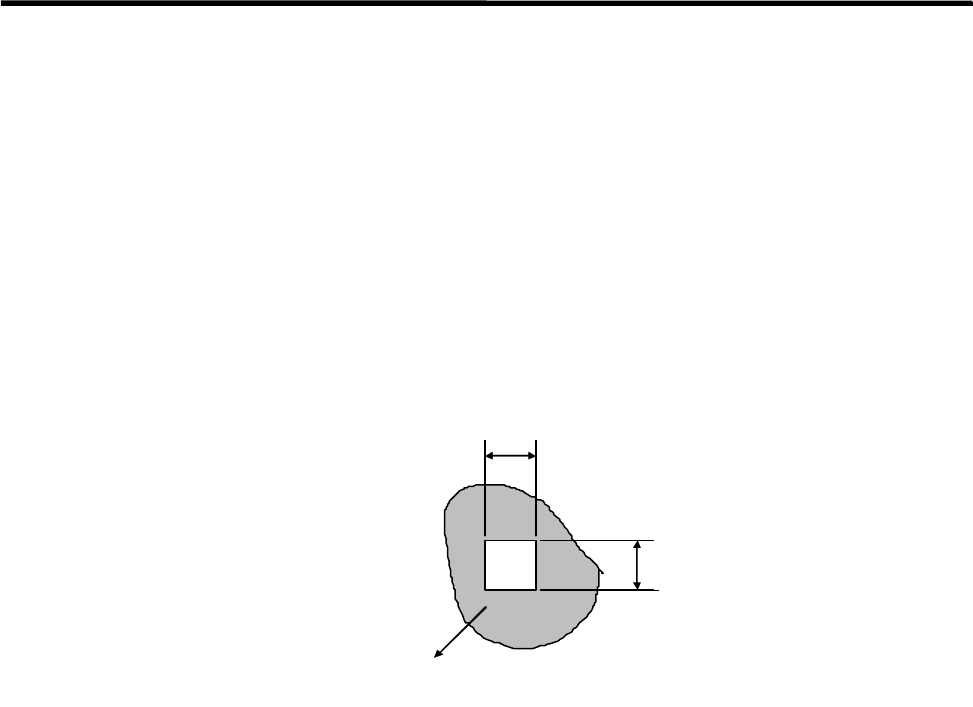

检测区域纵幅
检测区域横幅
坏板标识符
【注释】 请在充分考虑坏板标识符偏移情况的基础上，决定出尺寸，使检测区域要比坏板标识符稍微小一
些。
【操作】
①
在坏板标识符程序编辑窗口中，选择与坏板标识符颜色适合的［资料种类］。
②
输入［基准亮度］、［检测区域横幅］、［检测区域纵幅］等其他必要的数据。
③
选择“辅助功能>检测&矩阵盘”，对标识符的中心坐标进行检测。
④
调节“增幅度”、“起始值”、“IN”以及“OUT”的值，使标识符能够被清晰看到。
⑤
点击<图像检测>按钮，进行图像检测，并确认处于 OK 状态。
⑥
在数据种类为“坏板标识符白色”的情况下，坏板标识符部的 Measure 值为 255 时是理想状
态。在数据种类为“坏板标识符黑色”的情况下，坏板标识符部的 Measure 值为 0 时是理想
状态。调节照明后再次进行图像检测，并反复进行操作，尽可能使 Measure 值接近目标值。
⑦
将基板相机在坏板标识符周围的阻抗部中移动，也针对阻抗部进行图像测试，并调节照明，
使数据种类为“坏板标识符白色”时的 Measure 值为 0，数据种类为“坏板标识符黑色”时
的 Measure 值为 255。
【注释】 如果即使进行调节，Measure 值也不能变为 0 和 255 时，可以将 2 个 Measure 值加起来再除以
2，取此值作为基准亮度值进行输入。
⑨
对资料进行保存。
在坏板标识符白的情况下，「检测区域横幅」「检测区域纵幅」内的亮度值如果在「基准亮度」
之上，则为 OK 状态。
在坏板标识符黑的情况下，「检测区域横幅」「检测区域纵幅」内的亮度值如果在「基准亮度」
之下，则为 OK 状态。
5．资料库的制作与编辑
5-87
吸嘴资料库（吸嘴数据）
【菜单】 程序数据>吸嘴数据
程序数据>元件数据>吸嘴序号>吸嘴数据
对与吸嘴有关的各种资料进行登录。
【项目】
文件>保存 在资料变更后进行选择，并将变更的内容进行保存。
功能>压力测定 可以测定每个吸嘴的压力。详细情况请参照“10.元件短缺和出错对应
的方法”一章。
吸嘴 输入吸嘴的名称。
例如：NOZZLE_P004，NOZZLE_P020
★最大文字数：半角 14 文字
_ (下划线)，如果用日本语键盘进行输入，在按下<Shift>键的同时，
再按下"ろ"键（多数情况下，该键在右侧 Shift 键的旁边）。
注释 可以输入与吸嘴相关的注释说明。
★最大文字数 半角 20 个文字
吸嘴序号 输入吸嘴的序号。吸嘴序号与元件资料库相链接。在吸嘴序号为标准吸
嘴的情况下，将为 1～20。
例如：NOZZLE_P004→4，NOZZLE_P020→20
吸嘴阻塞判定值 这是吸嘴上无元件吸取时的吸引压力的上限值。通常情况下使用初始值。
★单位：mmHg
吸取判定值 这是吸嘴上有元件吸取时的吸引压力的下限值。通常情况下使用初始值。
★单位：mmHg
吸嘴角度 通常情况下为“无限制”（不指定有角度的吸嘴），在附有角度吸嘴存
在的情况下可指定为“固定”或者“固定（可回转）”。被指定为“固
定”时，吸嘴类型是当回转 180 度时功能将消失的吸嘴，被指定为“固
定（可回转）”时，吸嘴类型是当回转 180 度时功能还会存在的吸嘴。
在附有角度吸嘴存在的情况下，不支持先行 T 的功能。
吸嘴内径 输入吸嘴的内径。
★单位：mm
负压判定 对有效（吸取/）/无效/有效（只限吸嘴阻塞）进行选择。
在“有效”状态下，通过吸嘴交换时以及贴装动作中的负压，进行吸嘴
阻塞的判定以及吸取判定。
在“有效（只限吸嘴阻塞）”状态下，如果图像处理 OK 时，将与吸取压
力无关直接进行贴装。对吸取面不是平面以及吸取压力判定为不稳定的
元件有效。
特殊吸嘴 无指定
侧面 Y（侧面吸嘴，Y 方向偏差值）
侧面 X（侧面吸嘴，X 方向偏差值）
在使用侧面吸嘴的情况下，可在“侧面吸取偏差值”的单元格中输入偏
差值。
吸取 ON 的延迟时间 在使用侧面吸取吸嘴时进行元件的吸取时，对从贴装头下降后侧面吸取
偏移量的设定完成到吸取动作开始的时间进行设定。在 50～100ms 的范
围内进行输入。在［特殊吸嘴］中设定为“固定”的情况下有效。
卡深 对特殊吸嘴(侧面吸嘴)先端的卡深进行设定。
侧面吸嘴： 3.0～5.5mm
侧面吸取偏差值 在侧面吸嘴的状态下，对贴装头下降后的 X 或者 Y 的移动量进行输入。
向负方向移动的情况下，则输入负值。
5．资料库的制作与编辑
5-88

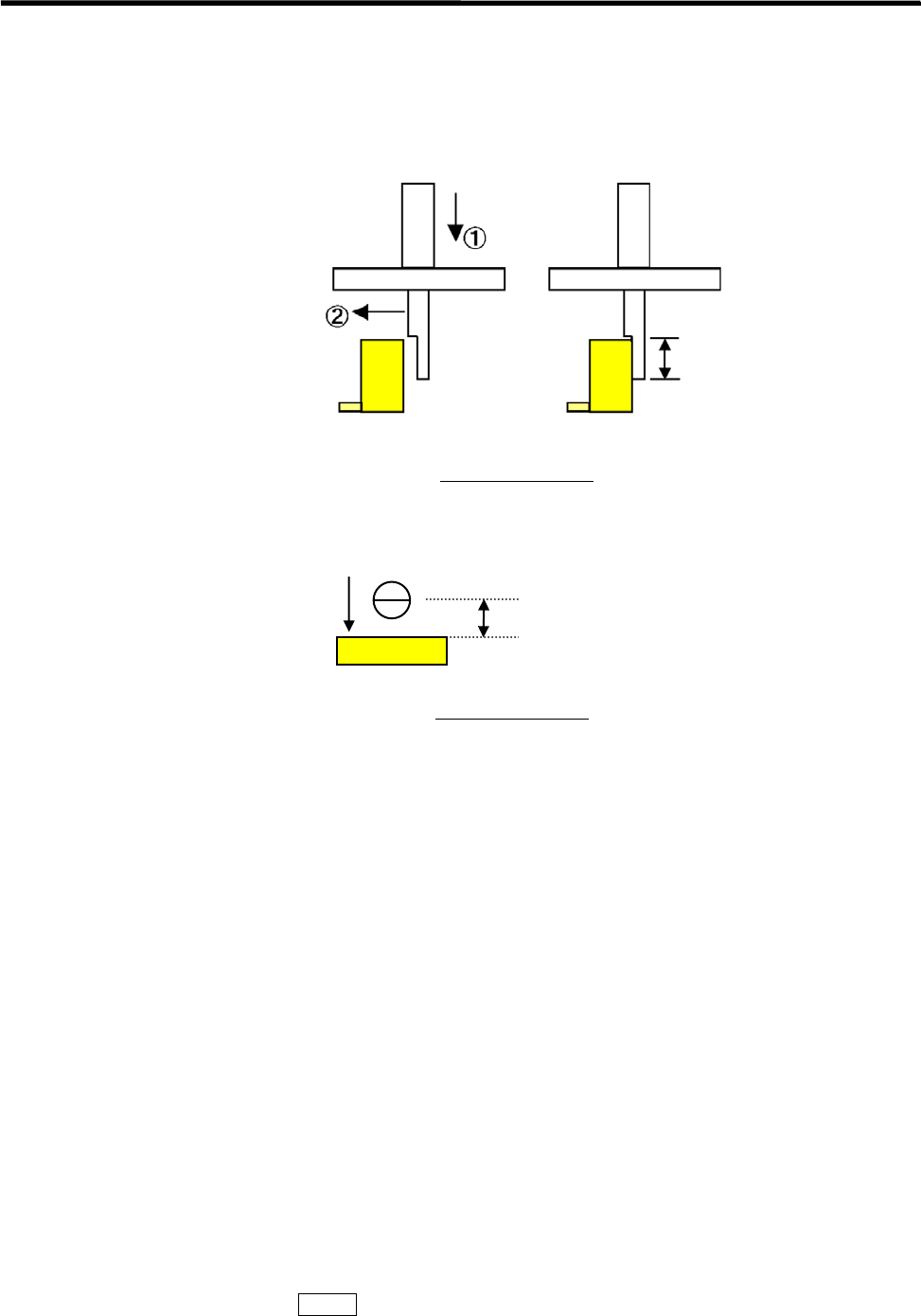

例如) 在［特殊吸嘴］中设定为“侧面 Y”(侧面吸嘴、Y 方向偏差值)，
在［侧面吸取偏差值］中输入负值的情况下：
①在从吸取点向 Y 方向偏离的位置上，贴装头将下降。
②贴装头将向 Y 的负方向移动，吸取元件。
卡深
元件被带回的判定 对通过吸取压以及扫描相机、臂相机进行图像处理过程中元件被带回的
状况进行判定。
无效
通过负压判定
通过图像判定
在用户参数>功能设定（1）的“图像被带回的检查”，“负压被带回的
检查”栏中，可以进行有效/无效的设定。
ANC ID 指定 对特殊形状吸嘴用 ANC 孔的 ID 序号进行指定。
元件被带回的判定代码 对元件被带回判定用的图像代码进行指定。
■ 附有角度吸嘴和供给角度
在元件吸取过程中，如果需要对吸嘴的回转角度进行指定时，可以在矩阵盘资料库或者供给部资
料库中的［供给角度］栏内进行指定。
【注释】 在图像资料制作时，必须要使吸嘴处于 0 度的状态(安装于 ANC 的状态)。
■ 吸嘴 ID 自动识别的时间
吸嘴 ID 的自动识别将在下列的时间状态下进行。
1) 在“手动>吸嘴情报”中，点击<ID 自动识别>按钮时。
2) 为进行生产而按下 START 开关时。(在未取得吸嘴 ID 时)
3) 在循环停止中，操作 ANC 的滑动开关，再进行起动时。
偏差值
②
侧面吸嘴(上视图)
侧面吸嘴(侧视图)
