2．程序的制作和编辑
2-70
跳跃指定 跳跃
针对组对象进行跳跃指定。
不跳跃
针对组对象将跳跃指定取消。
交换 X 和 Y 将选项勾选上，点击<执行>按钮，在编辑处理的最后时就会将组对象的
X 和 Y 的值进行交换。

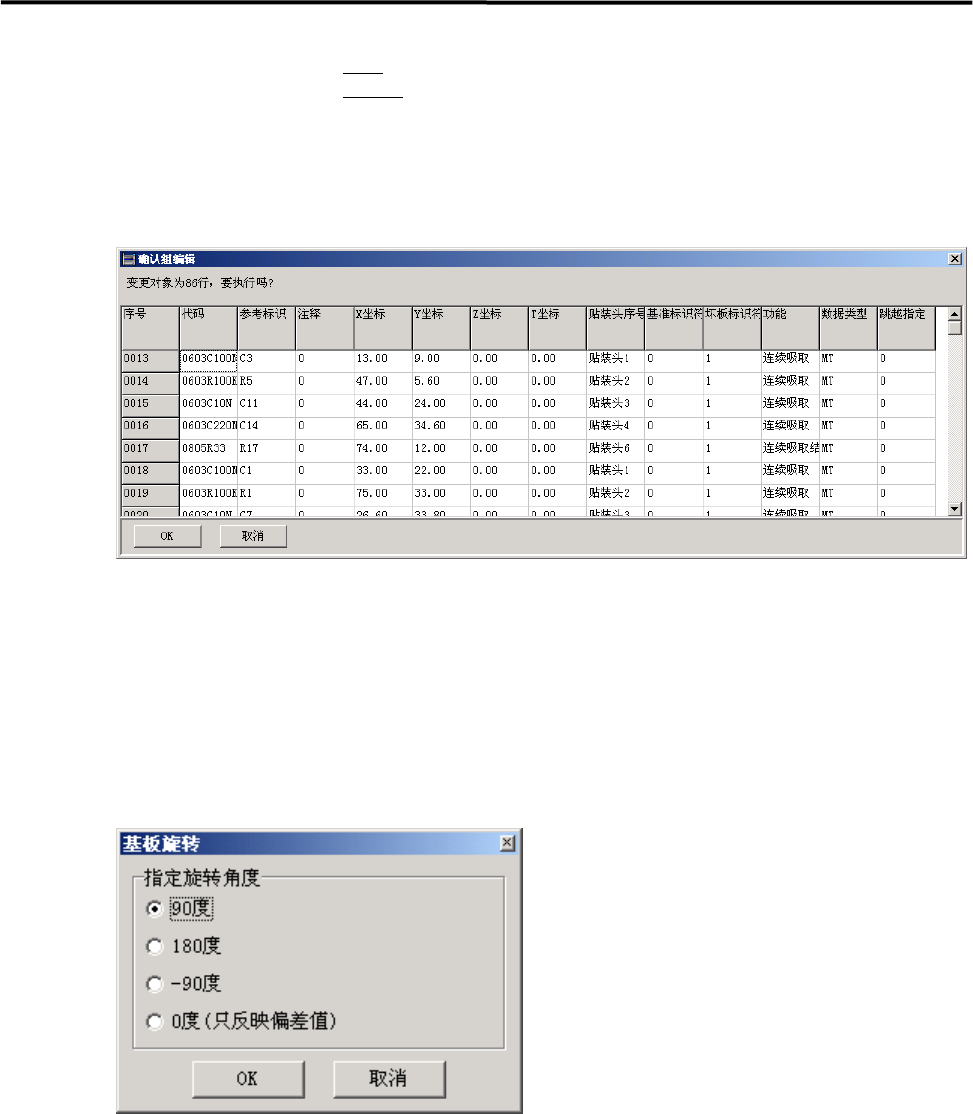

<执行>按钮 如果点击该按钮，将显示出［组编辑确认］对话框。点击<OK>按钮，将
编辑内容反映到程序中，然后关闭组编辑对话框。
基板旋转
【菜单】 程序编辑>程序编辑工具＞基板旋转
通过元件的配置等，想要对已经制作的程序数据进行旋转的情况下，可以通过基板旋转功能对旋
转的程序数据进行一齐制作。这样就可以省略再制作新的程序数据。
【注释】 在进行基板旋转过程中，［基板数据编辑］中基板尺寸的"长度"和"幅宽"需要输入比 0 大的值。
【项目】
指定旋转角度 对旋转角度进行选择。角度的正方向为逆时针旋转。［基板数据编辑］
中基板原点的 X 和 Y 的偏差值如果输入"0"以外的值时，贴装坐标将增
加上偏差值之后再进行旋转。
在基板旋转执行后，X 和 Y 的偏差值将变为"0"。
在指定"0 度(只反映偏差值)"的情况下，在坐标上将只反映基板原点的
偏差值。
【注释】 在原来的程序数据还残留的情况下，当执行基板旋转后，请将程序数据另行保存。
2．程序的制作和编辑
2-71
展开循环体数据
【菜单】 程序编辑>程序编辑工具＞展开循环体数据
在存在循环体数据（循环数据）的程序中，可以将各循环偏差值反映到循环内的各个贴装坐标中
并进行展开。
但是，在各个组合基板的原点全部共通的情况下，以及在每个组合基板中具有个别原点的情况下，
原来的循环数据的制作方法将会不同。
另外在展开前的循环数据内如果有标识符步骤时，每个循环体中标识符组号将被分配并进行展开。
【注释】 如果进行循环体数据的展开并保存，原来的数据将会失去。所以推荐进行另行保存。
【注释】 对于在数据检查中出现错误的程序，将不能进行循环体数据的展开。另外，对追加编辑的程序也
是同样，请在保存之后再加以实行。

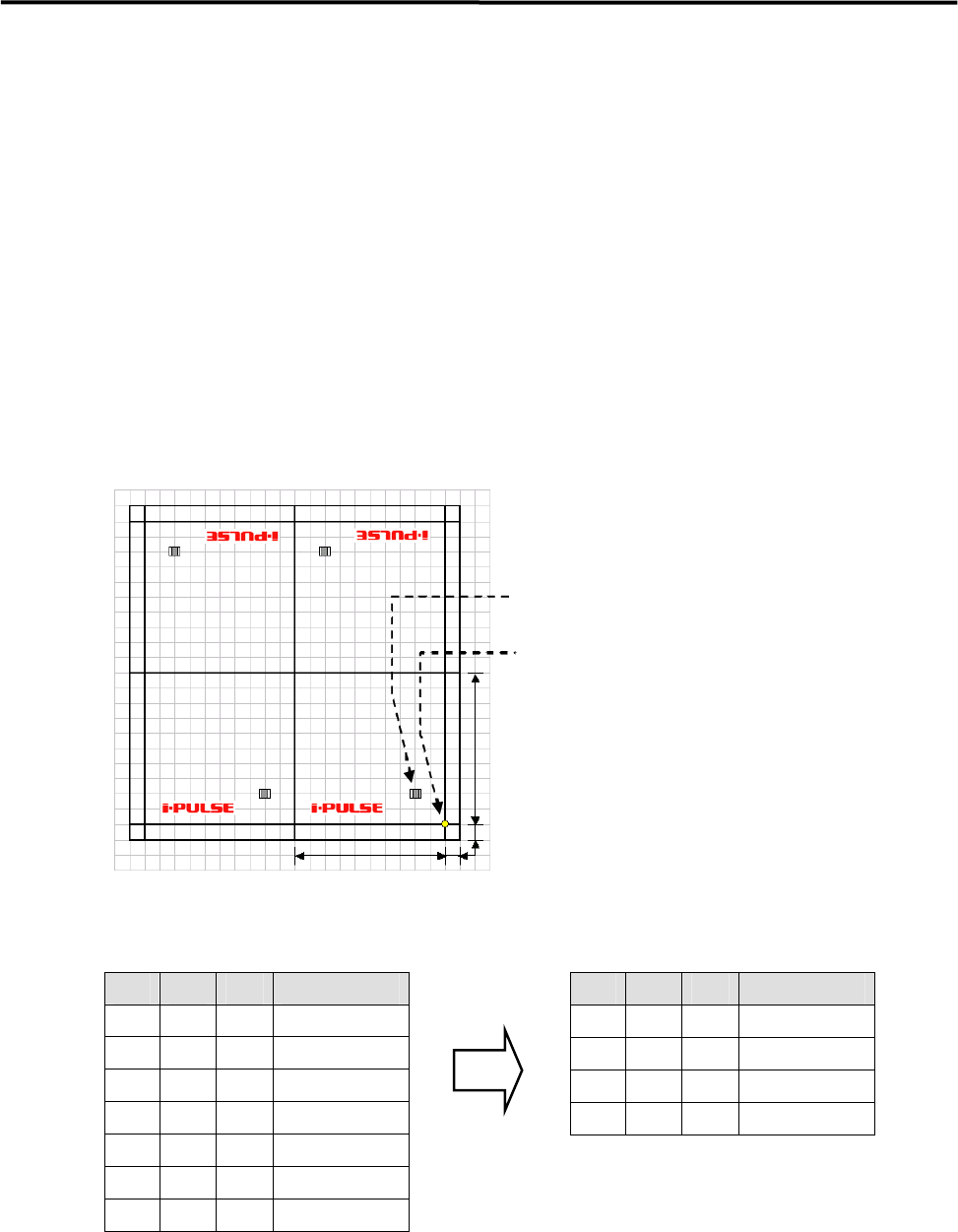

● 例 1 所有组合基板为共通原点的情况下（基板原点 X：10,Y：10）
100mm
100mm
10mm
10mm
所有的组合基板为共通原 点
搭载坐标（X:20, Y:20）
X Y T 功能
循环开始
20 20 0 单个吸取
循环结束
100 0 0 偏差值
100 200 180 偏差值
200 200 180 偏差值
X Y T 功能
20 20 0 单个吸取
120 20 0 单个吸取
80 180 180 单个吸取
180 180 180 单个吸取
展开前的循环数据
展开后的实坐标
2．程序的制作和编辑
2-72
● 例 2 在每个组合基板中具有原点的情况下
100mm
10mm
100mm
10mm
各组合基板的原点
距组合基板原点的距离（X:20,Y:20）
注：距基板原点的距离（X:30,Y:30）
由于基板原点的指定只有 1 项，不能将偏离原点的基板进行旋转并复制（循环）。如上图所示，
在各组合基板的原点个别存在的情况下，请将基板原点当作（X：0,Y：0）使用。因此在上图的情
况下，最初的元件搭载坐标变为 X：30,Y：30。
基板原点 （X：0,Y：0）
X Y T 功能
循环开始
30 30 0 单个吸取
循环结束
100 0 0 偏差值
100 200 180 偏差值
200 200 180 偏差值
X Y T 功能
30 30 0 单个吸取
130 30 0 单个吸取
70 170 180 单个吸取
170 170 180 单个吸取
展开后的实坐标
展开前的循环数据
