6．检出电极浮起功能
6-4
检查对象元件
检出电极浮起装置的检查对象元件有：QFP、LQFP、TQFP、SOP、SSOP、TSOP、TSSOP 以及插座
元件。不对应球电极元件。另外圆形断面的电极也未对应。对应的元件尺寸只限于能够进行图像
测试的尺寸。
最大引脚根数：400 根
缺脚电极：对应
宽脚电极：未对应
插座元件：对应单侧引脚、两侧引脚（一部分有限制）
判定项目
对相对于假设平面的各电极的 Z 方向位置偏差值(电极浮起)进行判定。
生产中的限制事项
在生产中进行电极浮起检出时，会出现以下限制条件。
■ 数据件数
在每个生产程序中，能够使用的电极浮起数据数为 99 件。

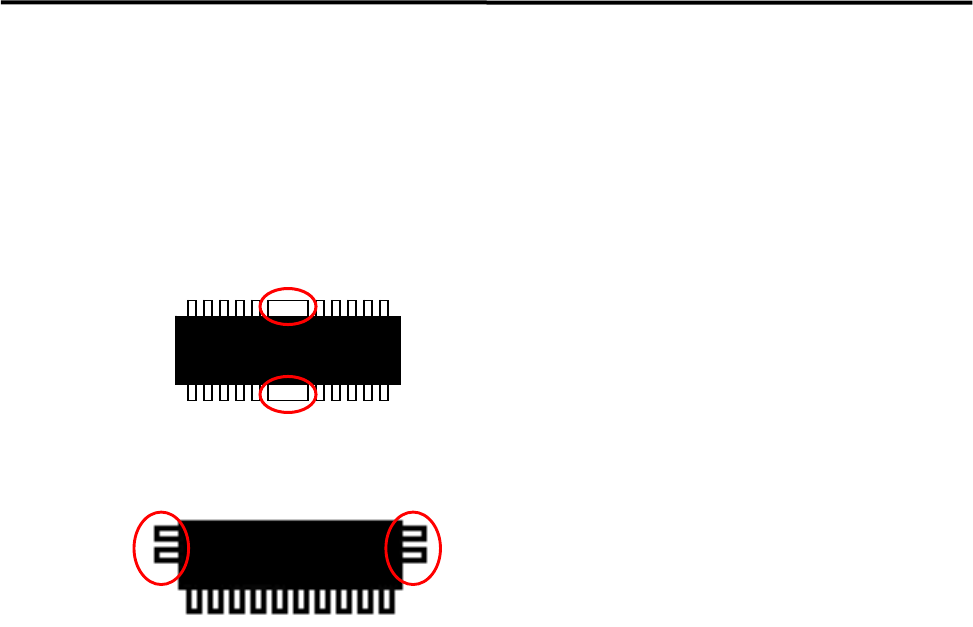

在左图所示元件的情况下，左右侧的引
脚（圆形标记内）将无法测定。
对比其它引脚，带有较大幅宽引脚(圆
形标记内)的元件则无法测定。
6．检出电极浮起功能
6-5
数据制作
【注释】 在使检出电极浮起功能有效的情况下，需要在“系统>用户参数>检出电极浮起”中勾选‘电极浮
起检查设为有效’的选项。
)
11 章_参数设定
电极浮起数据的制作步骤
电极浮起数据由元件形状及判定临界值等构成。
电极浮起数据按照贴片机的每个图像代码（SOP/QFP/插座元件）加以登录。
【操作】
① 打开图像数据编辑画面。
② 执行图像测试。
【注释】 在检出电极浮起时，需要对元件的吸取偏差进行补正。因此请在检出电极浮起之前，进行图像测
试。
1. 打开［辅助功能］，将元件吸取到吸嘴上。
请注意保持元件在实际生产中的吸取形态，不要使元件偏离吸嘴的中心。有关辅助功能的
操作方法的详细情况，请参照「5 章_资料」>“辅助功能”一项。
2. 点击<图像测试>按钮，执行图像测试。请反复进行操作直到［图像测试结果］变为“OK”
为止。
3. 为了将图像测试的结果使用在电极浮起的检出过程中，请不要拆下已吸取的元件，直接进
入下一步骤。

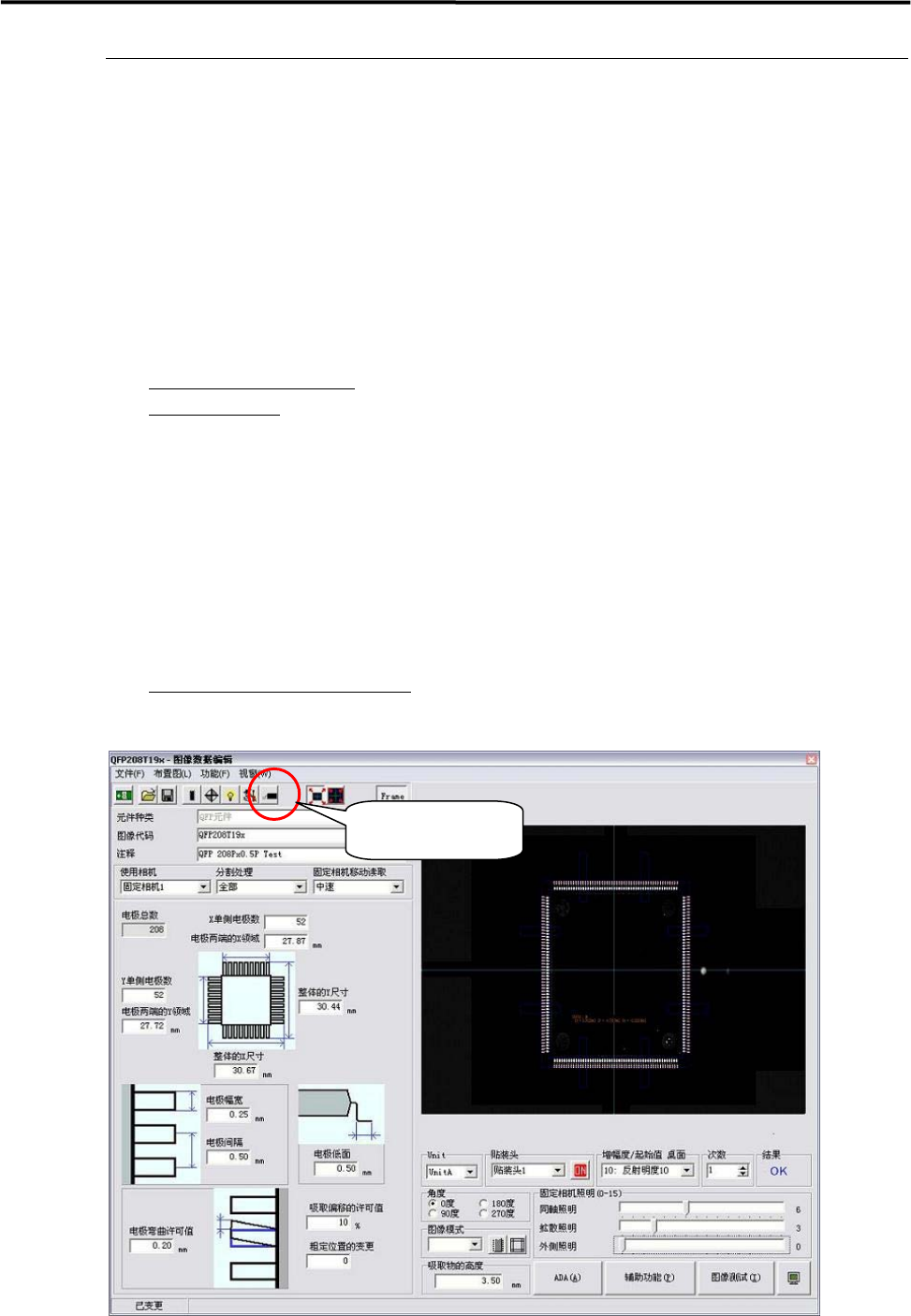

③ 打开电极浮起数据的编辑画面。
→在图像数据编辑的画面内，点击<电极浮起数据的编辑>按钮。（参照下图）
在打开电极浮起数据的编辑画面时，会根据图像数据自动生成电极浮起数据，因此在制作电极浮
起数据时，必须要打开电极浮起数据的编辑画面。
电极浮起数据的
编辑按钮
6．检出电极浮起功能
6-6

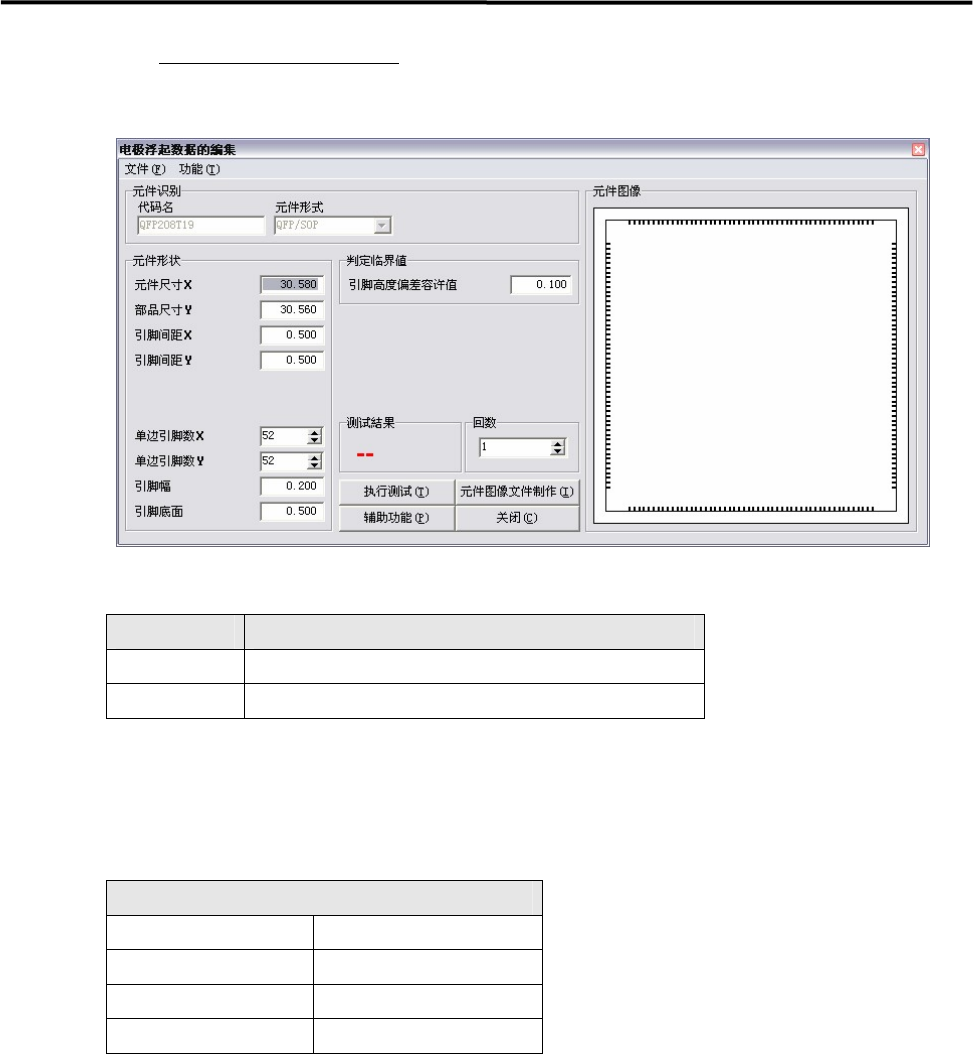

④ 对电极浮起数据进行编辑。
电极浮起数据由元件形状及判定临界值构成。有关各输入项目的详细情况，请参照以下说明。
■ 元件识别
项目 内容
代码名 显示出图像代码名称。
元件形式 显示出元件形式。（QFP/SOP/插座元件）
■ 元件形状
请在以下项目中输入数值。（根据元件类型的不同，输入项目也有所差异。）
将根据图像数据自动生成元件形状的各个项目，由于是以该数值为基准进行测定时的轴动作，如
果输入数值不正确，将无法正常进行电极浮起的检出，因此，一般来说，请输入目录数据等正确
的数值。
项目
元件尺寸 X（注 1） 单边引脚数 X
元件尺寸 Y（注 1） 单边引脚数 Y
引脚间距 X 引脚幅
引脚间距 Y 引脚底面
注 1：元件尺寸为外形尺寸。
【注释】 由于插座元件的图像数据不具有元件尺寸 X/Y 等的信息，所以在自动生成时，贴片机将其设定为
推测值。因此请在这些项目中输入目录数据或者正确的测定值。(有关插座元件推测值的计算方
法，请参照以下说明。)
参考：插座元件推测值的计算方法 （“ ”：电极浮起编辑项目、［］：图像数据项目）
“引脚幅” ＝ ［引脚间距］ × 0.4
“单边引脚数” ＝ (［两端引脚间距］ / ［引脚间距］) ＋ 1
“元件尺寸 X”或者“元件尺寸 Y”(长边方向) ＝ ［引脚两端区域］
虽然按照上述计算式对初期值进行设定，但是，在例如插座元件的元件尺寸（外形尺寸）比［引
脚两端区域］大的情况下，应测定出正确的值并加以输入。
