5．资料库的制作与编辑
5-25
● ANC
请参照「9. 生产」内的「ASJ 功能」一节。

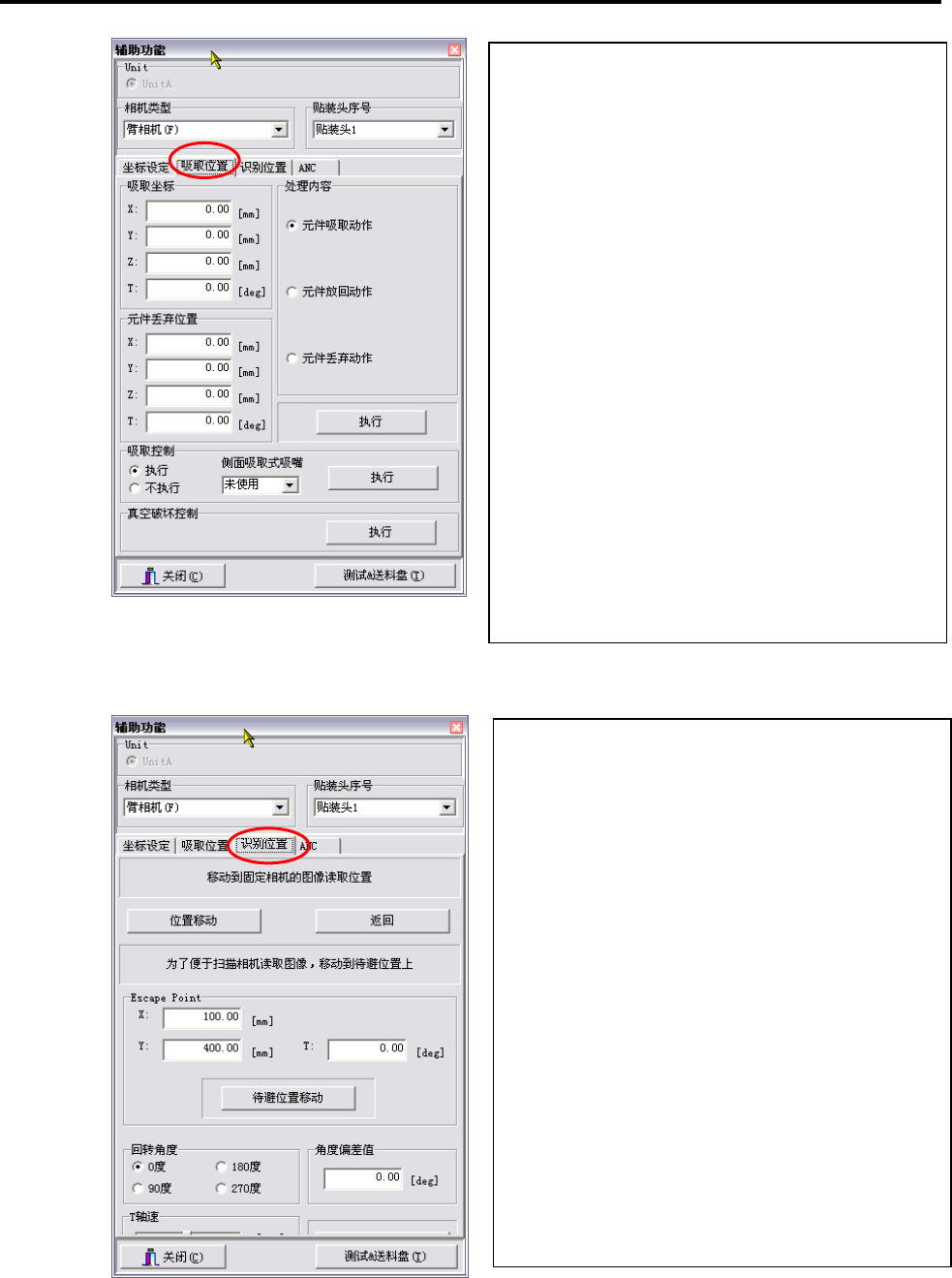

● 吸取位置
将光标移至[吸取坐标]和[元件丢弃位置]上，点击鼠
标右键可以打开测试窗口，在此可以进行坐标调整
或者使送料盘送出或者返回。
在[处理内容]框中选择<元件吸取动作>，然后点击<执
行>按钮，指定的贴装头将会对位于指定吸取点的元件进
行吸取。元件吸取后，贴装头将移动到丢弃位置。
图像处理已经结束的元件，如果是从送料盘上吸取的，选
择<元件放回动作>后，点击<执行>按钮，元件将返回到
原位置。
另外，点击<元件丢弃动作>，就可以将元件丢弃到[元
件丢弃位置]的坐标上。
在这一窗口，也可以用手将元件放到吸嘴上进行吸
取。选择[吸取控制]栏中的<执行>选项，单击<执行>
按钮，指定的贴装头将开始吸取。请将元件按尽可能接
近于贴装的形状放置到吸嘴上。
在图像处理后，将元件丢弃在丢弃位置上，或者使其向近
前移动将手放到贴装头下面准备好，然后选择[吸取控
制]栏中的<不执行>选项，单击<执行>按钮，吸取将中
止。若吸取中止后元件还贴在吸嘴上时，点击[ 真空破坏
控制]栏中的<执行>按钮，进行真空破坏。
● 识别位置
只有在相机类型中选择固定相机时，[移动到固定相机的
图像读取位置]才被激活。点击<位置移动>按钮，吸取
元件的贴装头在向下移动 5mm 后，向指定的固定相机
的上方移动。此时、点击[图像数据编辑]窗口中的
<ADA>按钮或者<图像测试>按钮。如果再点击<返回>
按钮，则从图像处理的高度返回到轴的移动高度。
使用扫描相机(HS 相机)时，可以在[Escape
Point]栏中任意指定在 ADA 或图像测试执行时贴装
头的位置。输入既可以通过右键起动测试窗口进
行，也可以用键盘输入。
需要变更回转角度时，在选择<回转角度>栏中的角
度选项后，点击<指定度数移动>按钮。此时，可以在
[角度偏差值]栏中，对指定角度的正负偏差值进行
指定。
在<T 轴速>栏中，可以按照最高速度（100%）的 1%为
单位对轴的速度进行指定。在指定了<回转角度>和<T
轴速>之后，点击<指定度数移动>按钮，使元件回转。
※目前，[移动到固定相机的图像读取位置]的功能
尚不能动作。
5．资料库的制作与编辑
5-26
简易预设功能
不使用上述的辅助功能，也能够自动实施从元件的吸取到图像测试的操作。
将会自动连续地实施将吸嘴安装到贴装头上，从矩阵盘送料器送出送料盘、元件吸取等操作。
【注释】 如果图像测试所必要的各个数据没有完成（没有齐备），则无法使用该功能。
当显示出「**数据没有被登录」的错误信息时，请对不足的数据进行制作。
【操作】

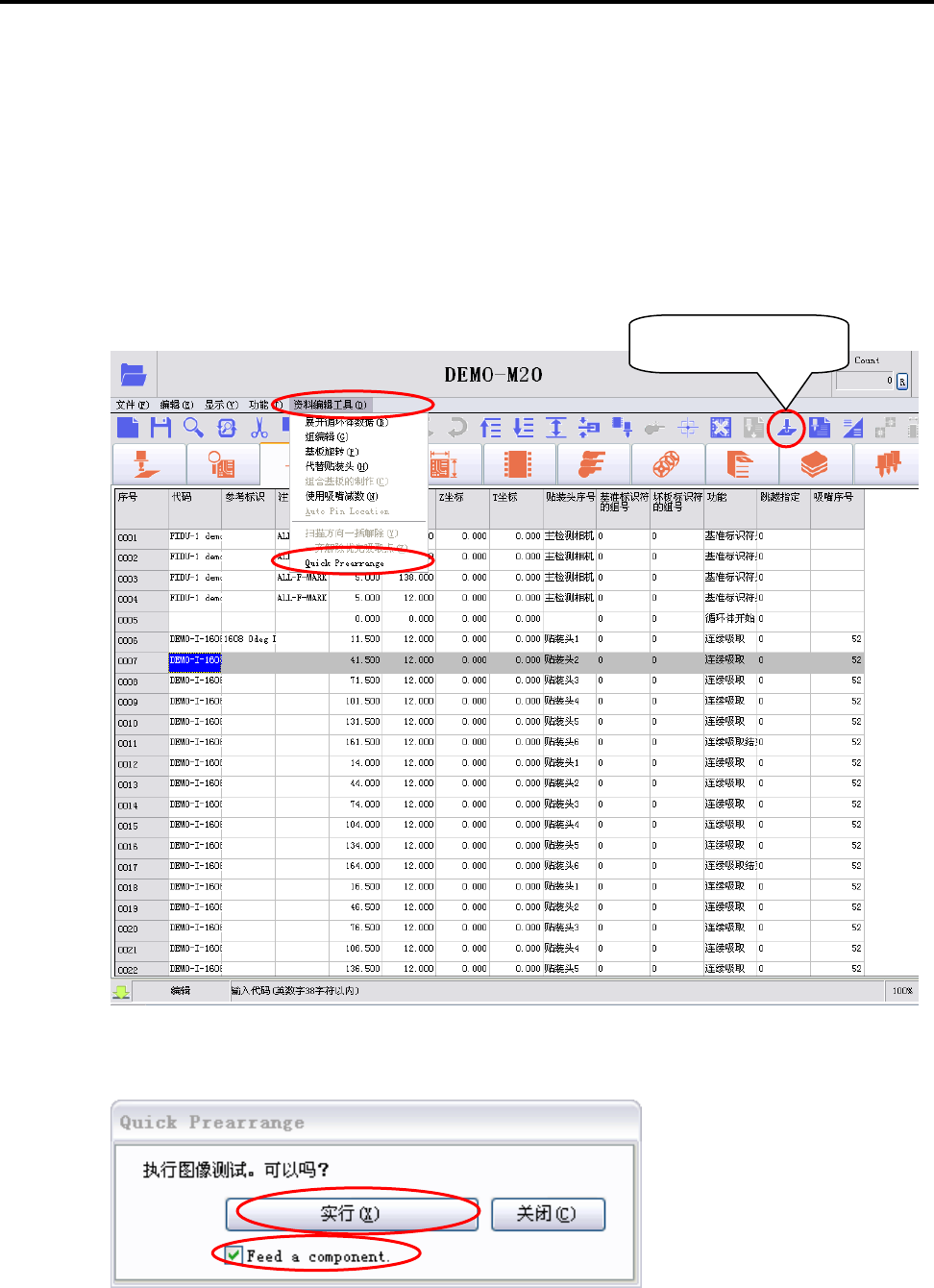

① 在[程序]、[吸取数据]、[元件数据]的画面中，点击[资料编辑工具]>[简易预设功能]。
或者直接点击[简易预设功能]的图标。
② 将会显示出下列画面。
在向贴装站进行送料器进给时，请勾选上[实施送料器进给。]的选项。
然后点击<实行>按钮。
[ 简易预设功能]
的图标
5．资料库的制作与编辑
5-27
③ 将会自动连续地实施将吸嘴安装到贴装头上，从矩阵盘送料器送出送料盘、元件吸取等操作，
然后进行图像测试。
【注释】 如果图像测试中所使用的吸嘴、送料器、送料盘等没有准备好时，将会显示出错误信息，请重新
准备不足的物品，然后再次进行[简易预设功能]的操作。

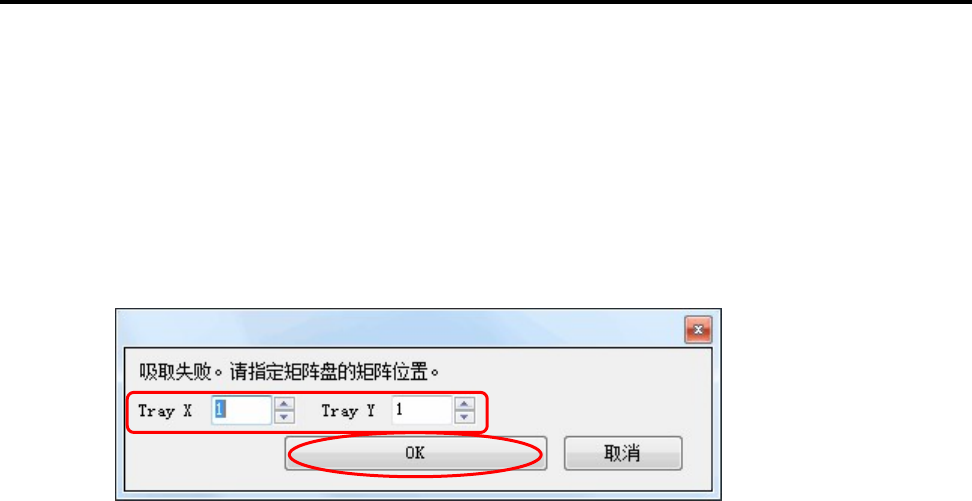

④ 另外，当从矩阵盘吸取元件失败时，会显示出下列画面。
请对吸取的矩阵位置进行变更，然后点击<OK>按钮。
将会变更吸取点，再次进行元件的吸取。
⑤ 元件所对应的图像数据画面将会显示出来。
⑥ 如果结束图像测试、关闭图像数据画面，就会按照吸取数据的[丢弃/返回]项目中的设定，
进行元件的[丢弃]或者[返回]操作。
另外，随之也会实施将送料盘返回矩阵盘送料器的操作。
