6．检出电极浮起功能 6-8 ■ 判定临界值 项目 内容 引脚高度偏差容许值 对元件优良与否判定的临界值进行设定。 通过对根 据各引脚算出的假设平面高度与相对于该平面引脚偏差 最大的引脚高度的差值进行比较，从而判定元件的优良与否。 默认设定值为“0.10”。 【注释】 请根据焊接等的厚度情况，对引脚高度偏差容许值进行设定。 引脚高度偏差容许值 偏差最大的引脚高度 假设平面的高度 ■ 电极浮起数据的扩张设定 点击电极浮起数据编辑画面的“功…
6．检出电极浮起功能
6-7

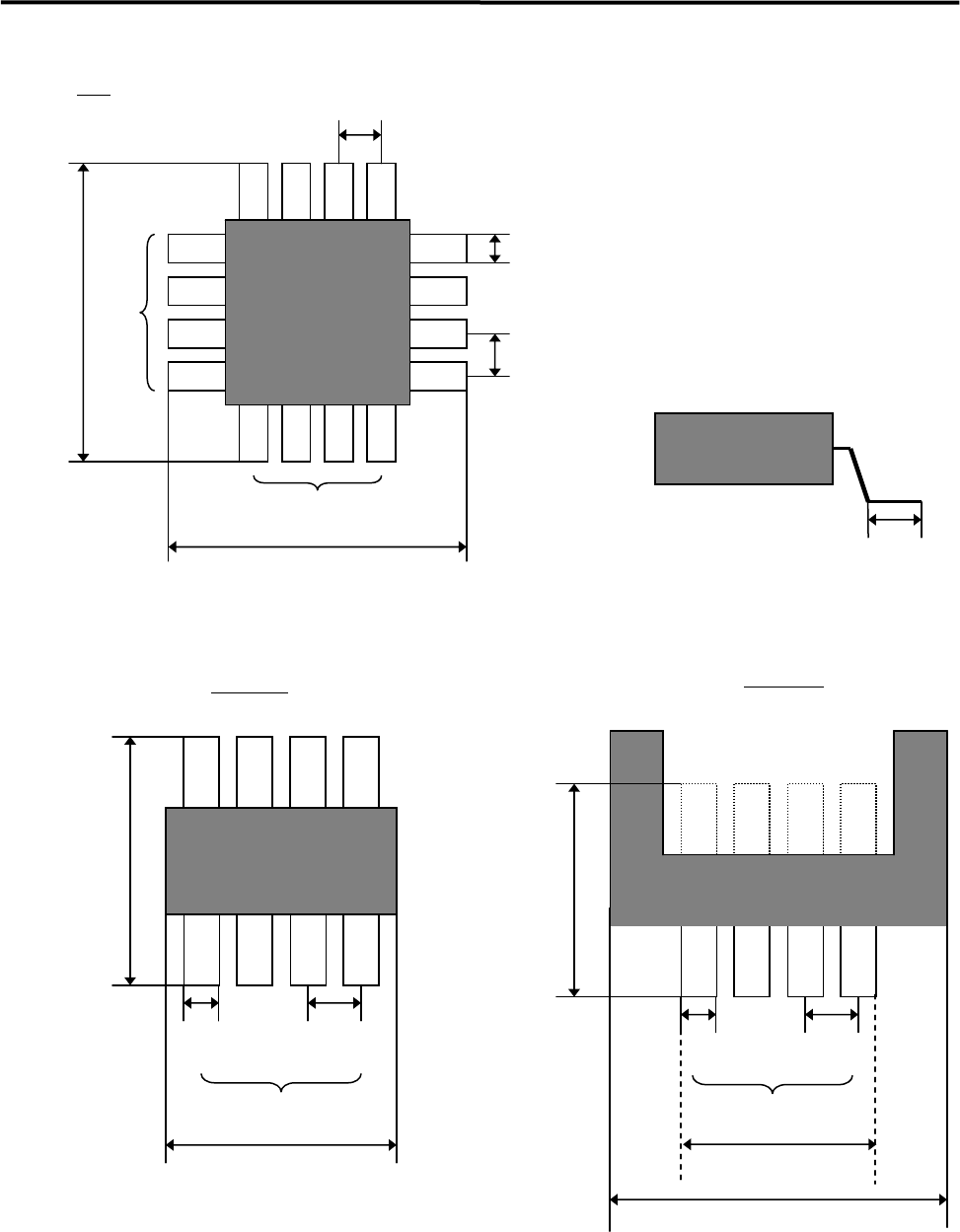

引脚长度
引脚间距 X
引脚幅
单边引脚数 X
元
件
尺
寸
Y
元件尺寸 X
SOP/QFP
元件尺寸 X
引脚间距 X 引脚幅
单边引脚数 X
元
件
尺
寸
Y
插座元件
引脚两端区域
元
件
尺
寸
Y
引脚间距 Y
引脚数 X
元件尺寸 X
引脚幅
引脚间距 X
QFP
单
边
引
脚
数
Y
6．检出电极浮起功能
6-8
■ 判定临界值
项目 内容
引脚高度偏差容许值
对元件优良与否判定的临界值进行设定。
通过对根据各引脚算出的假设平面高度与相对于该平面引脚偏差
最大的引脚高度的差值进行比较，从而判定元件的优良与否。
默认设定值为“0.10”。
【注释】 请根据焊接等的厚度情况，对引脚高度偏差容许值进行设定。
引脚高度偏差容许值
偏差最大的引脚高度
假设平面的高度
■ 电极浮起数据的扩张设定
点击电极浮起数据编辑画面的“功能>扩张设定”项目，打开［电极浮起数据的扩张设定］画面。
项目 内容 设定范围
取样周期 对激光射出的周期进行设定。
10［μsec］～2000［μsec］
(默认值→40［μsec］)
测量高度偏差值 对测量时的元件高度进行设定。 0(默认值)
扫描速度 对测量时的轴速度进行设定。 300(默认值)
过滤水准 对测定数据的平滑度进行设定。 7(默认值)
限幅水准 对错误数据判定用的临界值进行设定。 10(默认值)
二边距离 对边与边之间的无效数据量进行设定。 500(默认值)
测定值有效幅宽 对测定数据的有效范围进行设定。 0.150(默认值)
※一般来说，扩张设定请使用基本的默认设定值（初始值）。
但是，只在下图所示的缓冲 QFP 的情况下，请在测量高度偏差值项目中输入“4.5”。
6．检出电极浮起功能
6-9
■ 元件图像
在电极浮起编辑画面的［元件图像］栏中所显示的元件图像，如果在电极浮起测量过程中发生错
误时，会用红色将发生错误的引脚显示出来。
注：错误引脚显示为红色，缺脚电极显示为浅蓝色。
⑤ 对电极浮起测量进行测试。
在必要的项目设定完了之后，请按照以下步骤对电极浮起测量进行测试。
1 点击［元件图像文件制作］按钮，将会显示出元件图像。
按照在［元件形状］栏中输入的尺寸等数据，制作出元件图像。在此请对是否与实际元件的
形状相同进行确认。（由于元件尺寸 X/Y 为引脚的外形尺寸，因此元件图像用铸型部分覆盖
引脚的形状加以显示。）
2 在图像数据编辑的情况下，当进行图像测试时，请对吸取的元件是否被吸取到吸嘴上进行确
认。如果元件没有被吸取时，请不要实施电极浮起数据的制作步骤②，先进行元件的吸取。
3 点击［执行测试］按钮，对电极浮起测量进行测试。
4 在［测试结果］栏内，将会显示出测试结果（OK/NG）。如果结果为 NG 时，请根据显示的信
息及［元件图像］的显示，对错误内容进行确认。
元件吸取形态
(从贴片机正面观看)
元件图像的显示
(电极浮起编辑画面)
NG 引脚
例：SOP
