5．资料库的制作与编辑
5-28
照明调整
照明调整工具，是对图像处理用照明设定值的建立进行支援的有效工具。通过主照明及辅助照明/同轴及扩散
照明 的组合进行复数的自动测定，从而选择其中的最佳设定值。照明调整工具与所有的元件处理及基准标识
符相对应。在此将对建立元件图像数据的实行步骤进行说明。
■ 照明调整的实行步骤
① 打开被测元件的图像编辑画面(请正确输入元件的厚度)。在“辅助功能>坐标设定/吸取位置”中进行输
入，被测元件就会被适当的吸嘴吸取。
② 在建立新的图像数据时，首先执行 ADA 制作临时的图像数据(请正确输入元件的厚度)。
【注释】 关于ADA 未对应的元件，需要采用手动输入必要的数据制作临时的图像数据。
【注释】 照明调整功能就是对照明设定进行测定，以保证正确识别被测元件的尺寸。因此图像数据中元件的尺寸和引脚
的宽度要使用正确的数值是非常重要的。

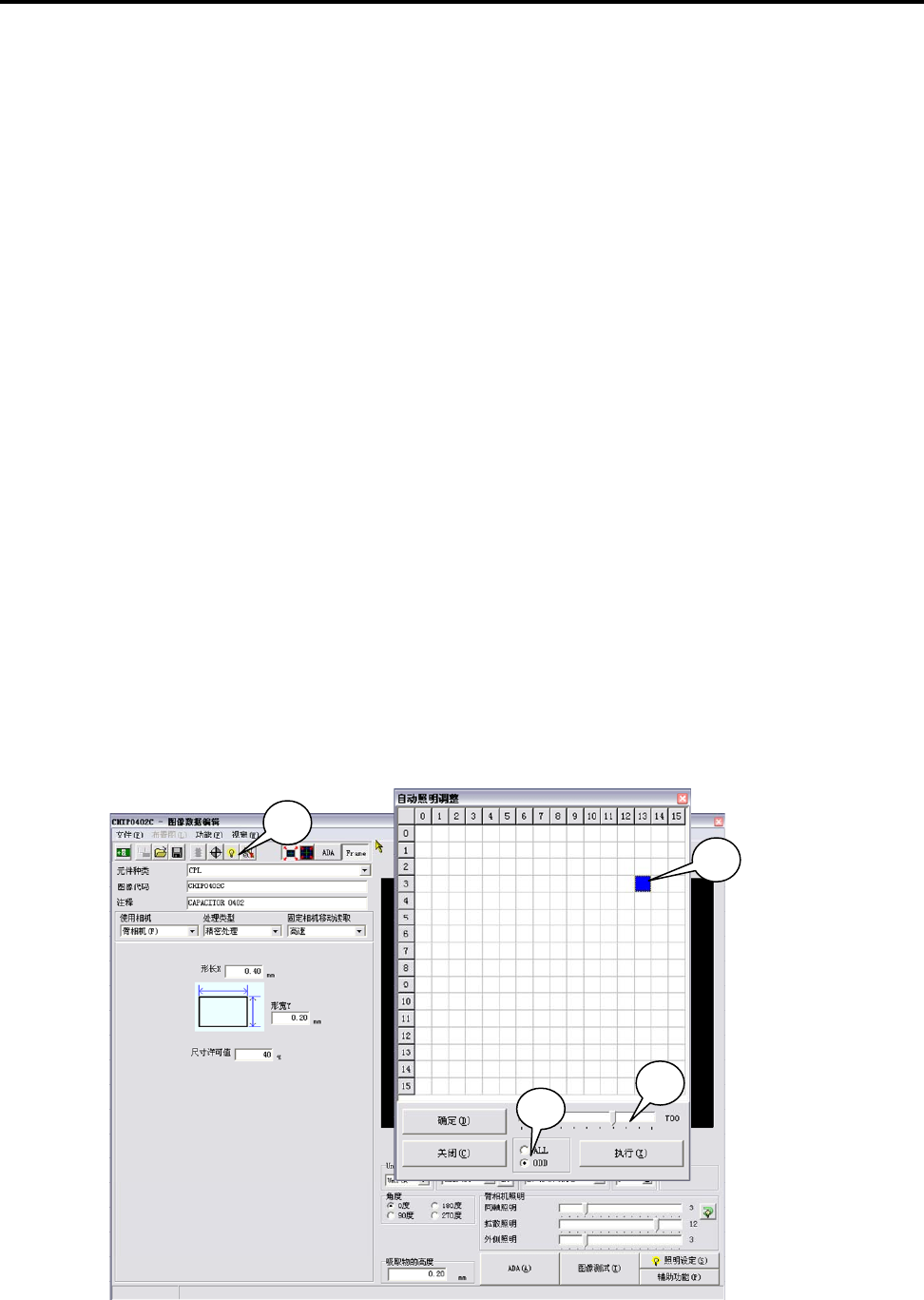

③ 点击图像数据编辑画面内的「照明调整工具」按钮(图中 A)。
④ 打开「照明调整工具」画面。测定所有的组合(256 种)时选择「ALL」，省略测定数(64 种)时选择「ODD」
(图中 B)。
【注释】 纵轴及横轴的 0～15，分别为主照明及辅助照明/同轴及扩散照明的设定值(16 阶段)。
⑤ 点击「执行」按钮，显示出「 是否检索适当的照明值」对话框，点击「OK」按钮，开始测定。
⑥ 测定终了后显示出其结果。(下图是选择 ODD 的情况)
表中的黄绿色是被判定为合适的照明设定值，橙色为上限。
【注释】 在采用ODD 测定时，由于省略了组合，因此会存在空白部分。
但是在适当的照明设定范围内，该空白部分的设定值也可以使用(例如图中 C 的蓝色部分)。
⑦ 根据测定结果，上限值将被自动输入(图中 D)。此上限值可以自由变更。例如要控制较为精确的测定结
果时，通过将上限值的滑动条向右侧(高级)移动，只将更为高级的组合(如下图因为上限值为此 493，只
表示 493 以上的组合)加色显示。
A
B
C
D
5．资料库的制作与编辑
5-29
⑧ 点击适当的照明设定值，再点击「确定」按钮，主照明及辅助照明/同轴及扩散照明将被自动输入。
⑨ 输入后执行图像测试，对［图像数据编辑］画面上将不显示出吸嘴，元件是否鲜明地被显示出
来等情况进行确认。
⑩ 需要变更照明设定时，重复上述⑧⑨操作。
【注释】 照明调整工具的增幅度/起始值将采用各图像数据的初始值。(小片元件等为 0、IC 等引脚元件为
10)
需 要 对增幅度/起始值进行变更时，可以通过手动进行任意变更，然后再次进行测定。
ADA
ADA 具有自动进行元件测量，获取视觉处理所需要的数据，从而建立图像数据的功能。通常输入图像数
据时，需要用千分尺等测量元件的尺寸，花费人力和时间，效率很低。但应用 ADA 功能就可以减轻这些操作，
高效地建立图像数据。
■ 对象元件代码
以小片元件、晶体管、功率晶体管、SOP、SOJ、PLCC、LCC、QFP、BGA/CSP（白色 BGA 未对应）的各
种图像代码为对象。不支持四角四极、Blob 处理、CPL 处理、BGA、插座元件｡
■ ADA 的执行步骤

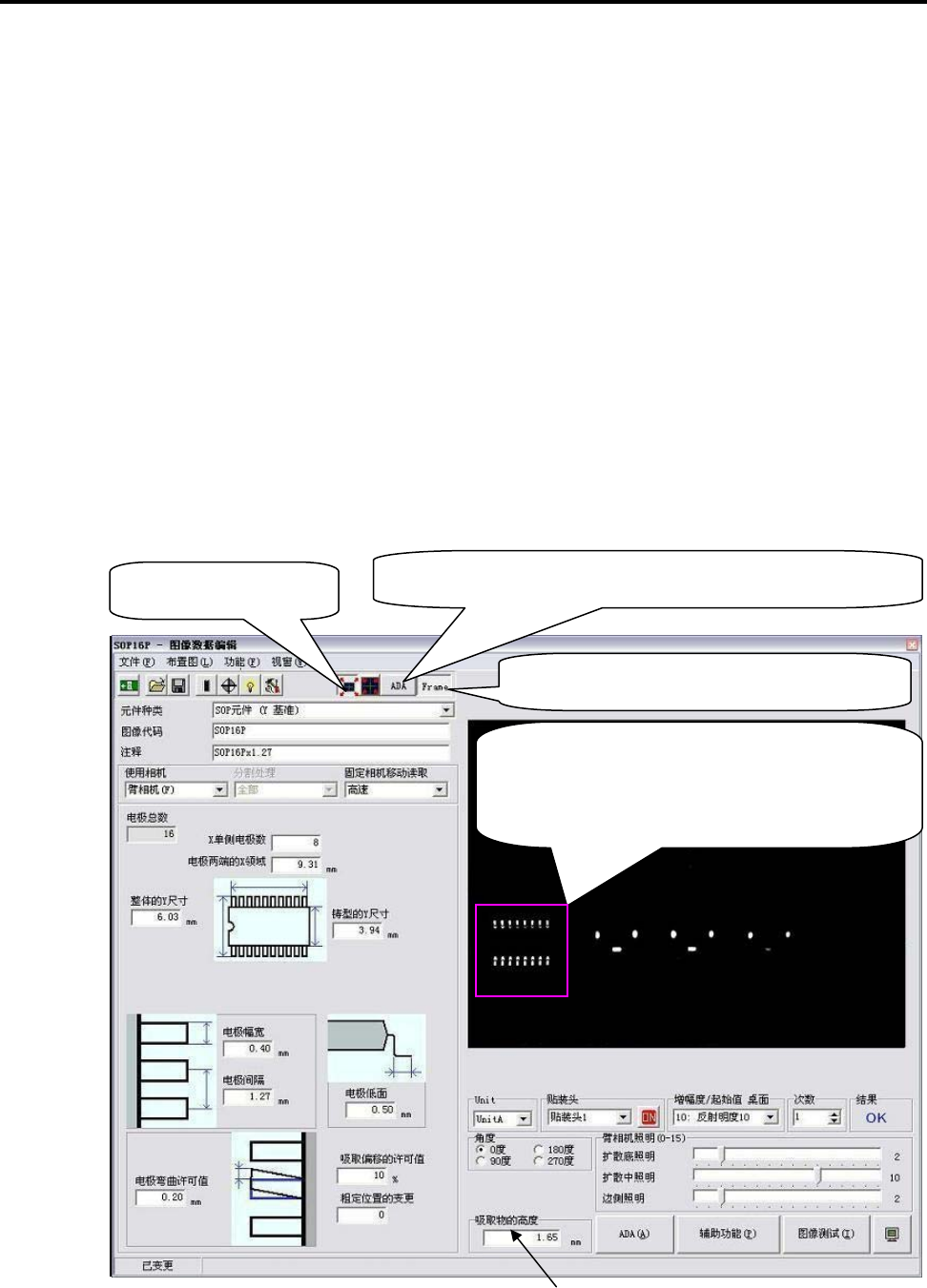

【操作】 ADA 是在［图像数据编辑］窗口中被执行的。
对于执行ADA和图像测试，元件高度设定是非常重要的。如果预先在
元件资料库中输入元件的高度，执行ADA和图像测试的元件将参考此高度
进行表示。如果元件资料库没有建立数据时，则使用默认值15.00mm，
所以请一定要输入正确的数值。
②在 M7 的情况下，按下<范围指定 ADA 使用模式>按钮。
即可以进行范围指定。（仅在全屏幕显示模式时有效）
①按下<全屏幕显示模
式>按钮。
④在 M7 的情况下，请指定 ADA 的范围。
如果在显示器画面内点击并拖动，就会用框
将元件围起来。
这时如果执行 ADA 操作，就会只对该框内进
行测量。
③按下<Frame>按钮。
ADA 结果的元件框将会显示出来。
5．资料库的制作与编辑
5-30
1) 在［ 图像数据编辑］窗口中预先输入元件名称和注释以及所选择的图像处理相机。
2) 在［吸取物的高度］栏中设定元件高度，在［贴装头］栏中指定吸取元件的贴装头。
【注释】 在 M7 的情况下，请通过［Unit］对吸取元件的实装台进行指定。
3) 点击 ［ 辅助功能］按钮，打开［辅助功能］窗口，从前侧的带式送料器
1
或盘装送料器中吸取元
件
2
。(也可以用手将元件安置在贴装头上)
4) 按下窗口上部的 <全屏幕显示模式>按钮。
5) 在 M7 的情况下，按下窗口上部的 <范围指定 ADA 使用模式>按钮。
即可以进行范围指定。（仅在全屏幕显示模式时有效）
6) 按下窗口上部的 <Frame>按钮。
ADA 结果的元件框将会显示出来。
7) 在 M7 的情况下，请指定 ADA 的范围。
如果在显示器画面内点击并拖动，就会用框将元件围起来。
这时如果执行 ADA 操作，就会只对该框内进行测量。
【注释】 在 M7 的情况下，请务必指定 ADA 的范围。
通过指定 ADA 的范围，可以防止由于其它贴装头的读取而对 ADA 造成的障碍。
在 M6/M6ex/M6ez 的情况下，不需要指定 ADA 的范围。
8) 点击窗口画面下部的<ADA>按钮，执行ADA操作。
3
在实施ADA时，将会显示出「要把贴装头移动到相机的读取点上吗？」的信息框，请点击<是>
按钮。
9) 在 OK 的情况下，［图像数据编辑］窗口中的［图像测试结果］上会显示出［OK］。将出现「要
覆盖吗？」的信息，请点击<是>按钮。
在 NG 的情况下，则会显示出［NG］。这时，可根据显示的故障信息进行处理。
)
请参照第 15 章 资料>MMI 信息
10) 最后，点击<图像测试>按钮执行图像测试。如显示［OK］后，即可以进行贴装。
11) 在［图像数据编辑］窗口中，点击“文件＞保存”，或者点击 按钮，登录所有数据。
【注释】 在 M6/M6ex/M6ez 的扫描相机中不能进行分割处理。
【注释】 在分割处理中执行 ADA 时，第一个子视野被获取后，在<图像代码>组合框中选择图像序号，点击<分割
结果>按钮，显示该画面。用分割处理执行 ADA 后将不显示导向窗口。若需要使其显示时，点击<导
向框>按钮，可显示出导向窗口。此时不能观察其它子视野的处理结果。
1
在带式/棒式送料器的情况下，请务必使用前侧安装的形态。
2
此时吸取的元件，请作为无引脚弯曲现象等完全没有缺欠的元件进行处理。另外，建议将元件的吸取
形态保持与安装形态相同。
3
相机只是在照到实际元件的瞬间才会照明亮灯｡ 此时的照明状态将被记忆，并反映在图像窗口上。
