5．资料库的制作与编辑
5-77
基准标识符
以基准标识符的模型资料为基准，可以从基板生产批量内的 1 张基板中取得基准标识符的模型资
料。通过将取得的模型资料与生产基板上的基准标识符进行比较，对生产基板的 X，Y，T 偏差值
以及伸缩值进行测定，就可以对全部贴装点的位置进行修正，促进贴装精度的提高。
■ 基准处理
在处理本贴片机的基准标识符时，可以按照以下 2 种方法进行处理。
1.模式匹配处理
首先通过模式匹配处理方式将登录的基准标识符模型和生产中基板的基准标识符图像(模式)进行
类似程度的比较。标识符模型的种类有实测模型（用相机对实际的标识符进行摄影后进行登录）
和模板模型（输入标识符尺寸、形状等数据后进行登录）2 种。模式匹配处理可以基本上不受全体
或者部分亮度的变化以及基准标识符表面凹凸而引起的模式模糊的影响。因此推荐使用这种模式
匹配处理方式。
2.模型的中心检出
这种方式与模式匹配方式不同，它不取得基准模型的资料，而是对基准标识符的形状进行指定，
以检出标识符的中心。也就是说，它省略了模型资料的登录过程，操作起来可以更为简便。
● 基准标识符的中心定位
首先必须使登录的基准模型的中心与实际的基准标识符的中心(在程序资料中，X、Y 的坐标已经被
登录)保持一致。如果这里的中心位置发生偏移，将会反映到所有的生产基板上。在检测时，不需
要依靠操作者的目视，将自动进行图像处理装置的中心对齐。但是要使用这样的功能，还需要事
先对模型的形状、尺寸进行指定。
处过 归纳
检
处
实测
处
录
录
录
上述［模式匹配处理］的［实测模型］，是将相机实际摄影的图像作为模型进行登录。与
此相反，［模式匹配处理］的［模板模型］则是在已经判明标识符形状的情况下，如果选
择了标识符形状，就会根据其形状和尺寸，自动制作模型。
在基准标识符的处理过程中，推荐使用［模式匹配处理］的［模板模型］进行处理。
①该［模板模型］不需要进行模型的中心定位，可以登录正确形状的模型。
②另外，在模型登录之后，还可以调整照明，使图像测试的 Actual Score 值增大。
③但是，能够使用［模板模型］的标识符形状只限于圆形、矩形、菱形、三角形。
④其它的标识符形状，请使用［实测模型］进行处理。
5．资料库的制作与编辑
5-78

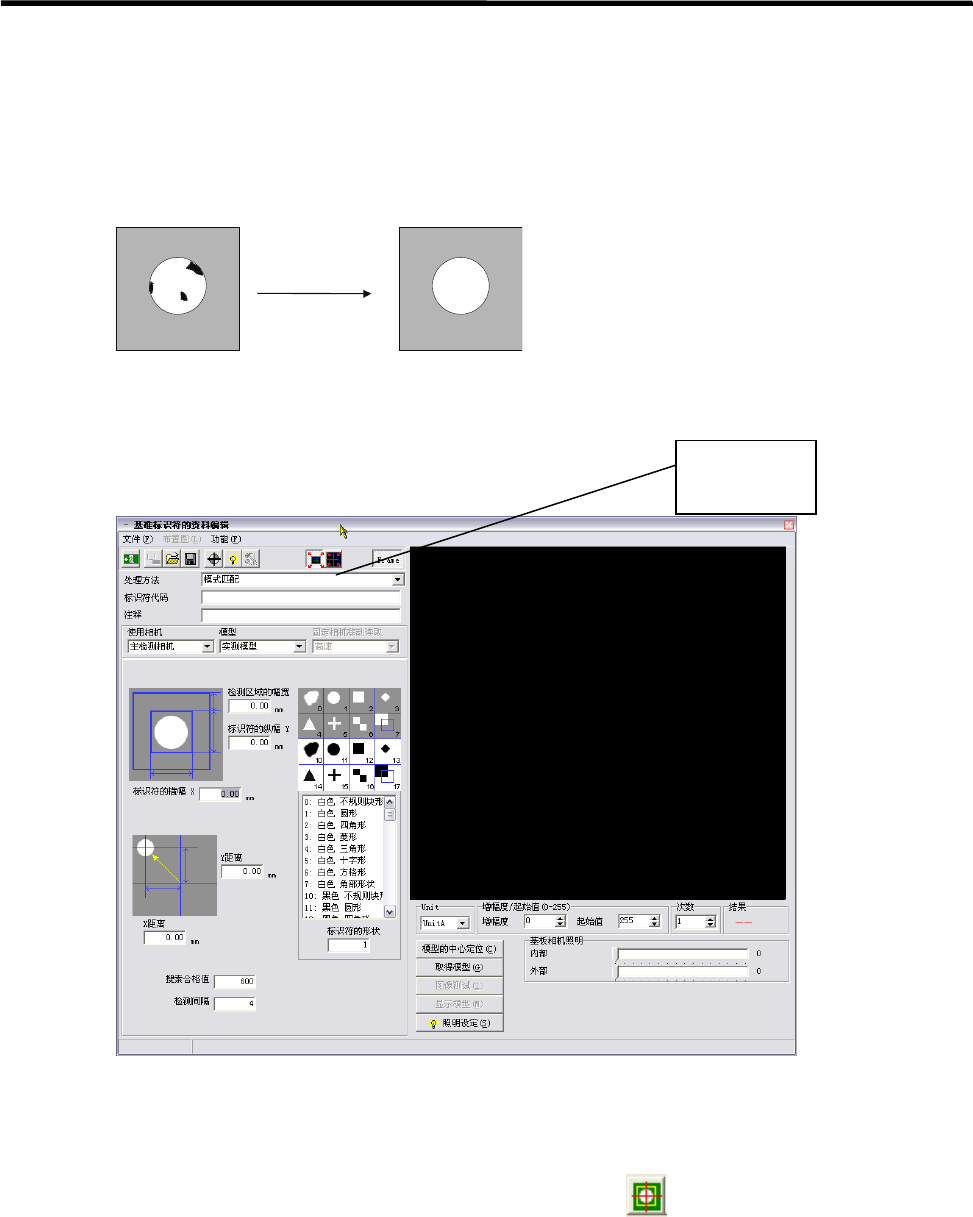

■ 基准标识符的表面处理和照明设定
基准标识符用铜箔、金或者镍等进行电镀处理后最为合适。
在基准标识符为焊接涂层、铜箔、镀金或者陶瓷基板的情况下，由于对银-钯的反射率不同会出现
反射斑。特别是如果焊接涂层的焊面不平坦，用相机进行读取时可能会看不见基准标识符。而基
板相机照明的内光和外光的设定水准，使对其进行改善的有效方法，因此在基准标识符模型的读
取之前，需要按照模式进行照明的设定和调整，使基准标识符能够被看到。
【注释】 对于进行了上述的照明设定也不能取得稳定模型的情况下，请参照下一项“距离 X/Y”的设定。
■ 基准标识符资料的制作
【注释】 从图像资料栏目中不能将基准标识符图像资料编辑画面（上图）打开。请按照以下步骤，在程序
编辑画面中进行。
<标识符编辑画面的显示方法>
程序编辑>功能>基准标识符编辑 或者 点击程序编辑> 按钮。
【项目】
文件>打开 打开已经登录的标识符资料显示窗口。选择后，点击<读取>按钮。想要
对登录的项目进行删除时，在同一画面中选择要删除的数据后，点击<
删除>按钮。
文件>另存为 将制作的资料附加上名称和注释，然后进行保存。不输入注释也可以进
行保存。
模式选择
组合框
5．资料库的制作与编辑
5-79
文件>保存 对已经附带文件名的文件再次进行保存时，无需再输入文件名，请直接
选择保存即可。
文件>退出 将窗口关闭。
处理方法 点击<模式选择组合框>，选择处理方法中的模式匹配或者中心检出。在
“模式匹配”方式中，将登录在图像资料库中的标识符资料与相机读取
的标识符加以比较进行处理。
在“中心检出”方式中，不需要取得模型，只要对模型形状加以指定就
可以进行基准标识符的处理，即从标识符的形状导出标识符的中心。由
于不需要模型登录，所以操作更为简便。
标识符代码 在新制作的情况下，要输入标识符名称。如果有标识符代码存在的情况
下，选择“文件>打开”，然后进行输入。
标识符名称与“贴装&标识符资料”窗口相链接。
★最大文字数 半角 38 文字
注释 可以进行注释的输入。
★最大文字数 半角 40 文字
模型 在制作模型时，可以选择［实测模型］或者［模板模型］。
［实测模型］是将相机实际摄影的图像作为模型进行登录。与此相反，
［模板模型］则是在已经判明标识符形状的情况下，如果选择了标识符
形状，就会根据其形状和尺寸，自动制作模型。
在基准标识符的处理过程中，推荐使用［模板模型］进行处理。
①该［模板模型］不需要进行模型的中心定位，可以登录正确形状的
模型。
②另外，在模型登录之后，还可以调整照明，使图像测试的
Actual Score 值增大。
③但是，能够使用［模板模型］的标识符形状只限于圆形、矩形、
菱形、三角形。
④其它的标识符形状，请使用［实测模型］进行处理。
标识符形状 为了在使用模型资料时自动进行中心点定位，或者进行不使用模型资料
的中心检出，需要对标识符形状进行指定。指定过程就是在信息框下面
的列表框中进行观察，然后选择适当的序号进行输入(在列表框中通过双
击就可以进行输入)。

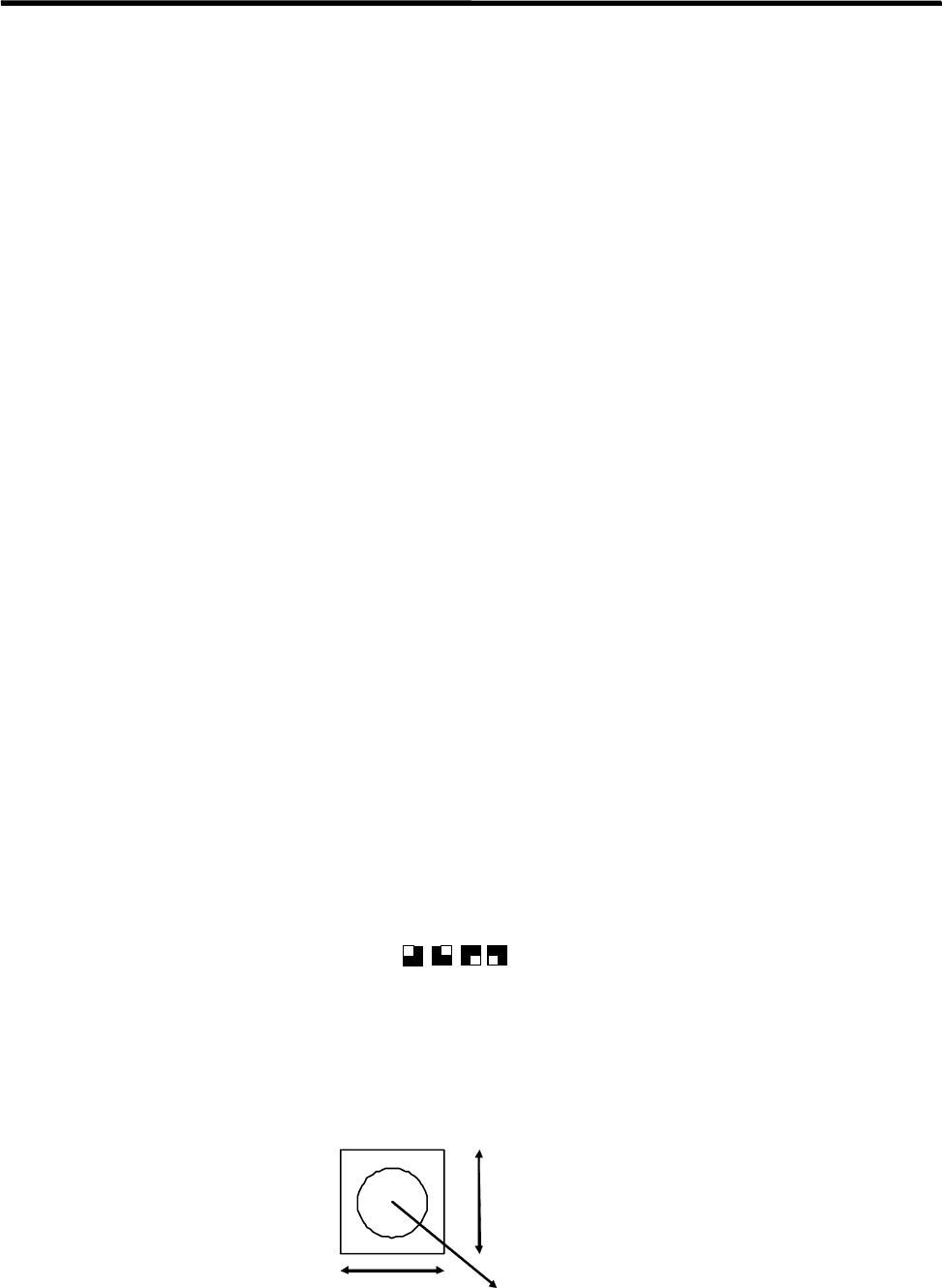

能够指定的形状有以下几种：
圆形： ○，◎
四角形： □
菱形： ◇
三角形： △
十字形： ＋
花格式样：
□
□
，
□
□
角形：
标识符横幅 可以输入基准标识符横幅的实际尺寸。
★单位：0.01mm
标识符纵幅 可以输入基准标识符纵幅的实际尺寸。
★单位：0.01mm
