16．点胶机
16-20
点胶针偏差值
点胶针偏差值
点胶针偏差值，是利用基板相机对测试点布站上点布的点胶点进行摄影，并通过图像处理，
对点胶头与点胶针的安装误差进行补正的功能。
该点胶针偏差值的取得方法，分为有自动取得和手动取得。
点胶数据、
点胶资料/点胶检查、
点胶检查资料编辑（图像数据）
的设定
可以继续利用在测试点布站上进行点布的点胶检查参数。
不需要再重新制作数据。
用户参数的设定

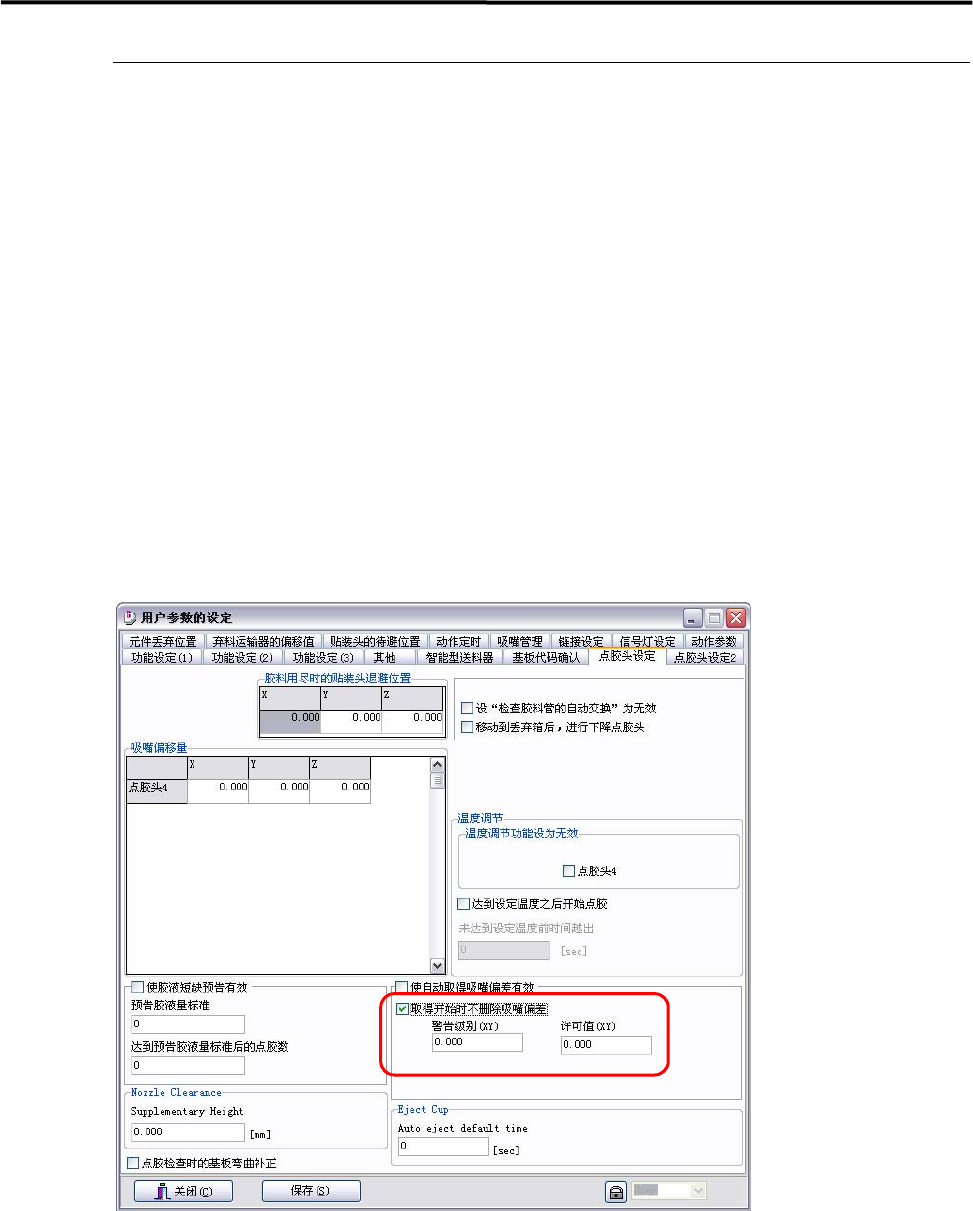

【菜单】 系统>用户参数>点胶头设定
【操作】
① 勾选上[取得开始时不删除点胶针偏差]的选项。
如果在此处进行勾选，就会按照现在的点胶针偏差值进行点胶，获取点胶针偏差值。
如果不勾选，将会按照点胶针偏差值 X＝0、Y＝0 进行点胶，获取点胶针偏差值。
② 在[警告级别（XY）]栏中，输入发生警告的数值。（单位：±mm）推荐值：0.300～0.500
如果取得的点胶针偏差值超过该数值，将会发出警告。
可以检测出点胶头与点胶针的异常。
③ 在[许可值（XY）]栏中，输入使取得的点胶针偏差值变为 OK 的数值。（单位：±mm）
推荐值：0.030～0.050
如果取得的点胶针偏差值超过该数值，将会进行重试。
最终如果进行该数值以内（收敛）则为 OK。（点胶针偏差值的取得完毕）
16．点胶机
16-21
自动取得
在生产启动后，先是将点胶针下降接触到测试点布站上的纸辊位置，
取得 Z 方向的点胶针偏差值。
然后，在测试点布站上的纸辊上进行点胶，取得 XY 方向的点胶针偏差值。
这种点胶针偏差值的取得作业，是与点胶检查同时进行的。
即使在生产中打开罩盖再关闭的情况下，当重新开始生产时也会自动取得。
手动取得
【菜单】 手动>点胶
【操作】

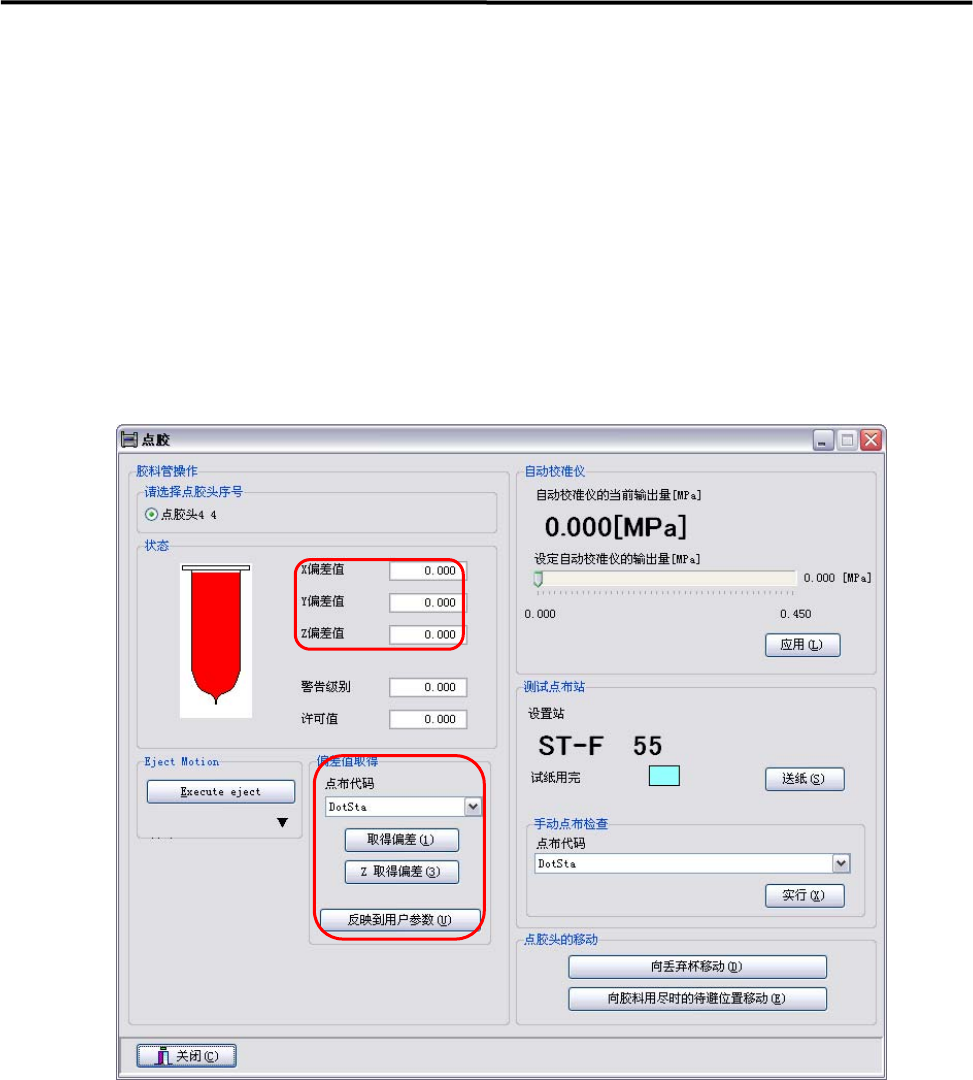

① 点击“手动>点胶”，打开点胶的操作画面。
② 在该画面中，点击[偏差值取得]栏内的<Z 取得偏差>按钮。
就会使点胶针下降接触到测试点布站上的纸辊位置，取得 Z 方向的点胶针偏差值。
③ 然后，选择[点胶代码]，并点击<取得偏差>按钮。
就会在测试点布站上的纸辊上进行点胶，取得 XY 方向的点胶针偏差值。
④ 点击<反映到用户参数>按钮。
取得的点胶针偏差值就会导入到“系统>用户参数>点胶设定”选项卡中的
[点胶针偏差值]内。
“系统>用户参数>点胶设定”选项卡中的[点胶针偏差值]的数值，
也会显示在该画面中。
【注释】 在手动取得点胶针偏差值之前，请务必先进行<Z 取得偏差>的操作。
否则，如果点胶针的 Z 偏差值出现差错（不准确）就进行点胶，将非常危险。
【注释】 在取得点胶针偏差值时，请在点胶面积和点胶形状都良好的点胶条件下进行实施。
否则，如果出现倒角或椭圆等点胶形状不良的情况时，点胶点的中心可能会发生偏移，
造成误差。
