17．多功能传送带
17-1
17 多功能传送带
多功能传送带的概要
参数设定
基板数据
手动操作
17．多功能传送带
17-2
多功能传送带的概要
与以往的传送带不同，多功能传送带是通过安装在贴装头上的激光传感器，对基板的到达
进行检测。因此，无需再安装基板到达传感器和基板定位销。
这种多功能传送带，具有以下特长。
① 可以根据基板长度，自动进行入口缓冲、出口缓冲。
（在 M10 或者 D10 的情况下，需要选择入口缓冲或者出口缓冲。）
② 在基板带有缺口的情况下，可以在幅宽方向变更检测基板到达的激光传感器的位置，
从而避开缺口。
③ 为了使生产节拍更为有利，可以在固定相机的附近夹紧基板。
④ 可以简便地变更基板的搬送方向。
参数设定
对多功能传送带的系统参数进行设定。

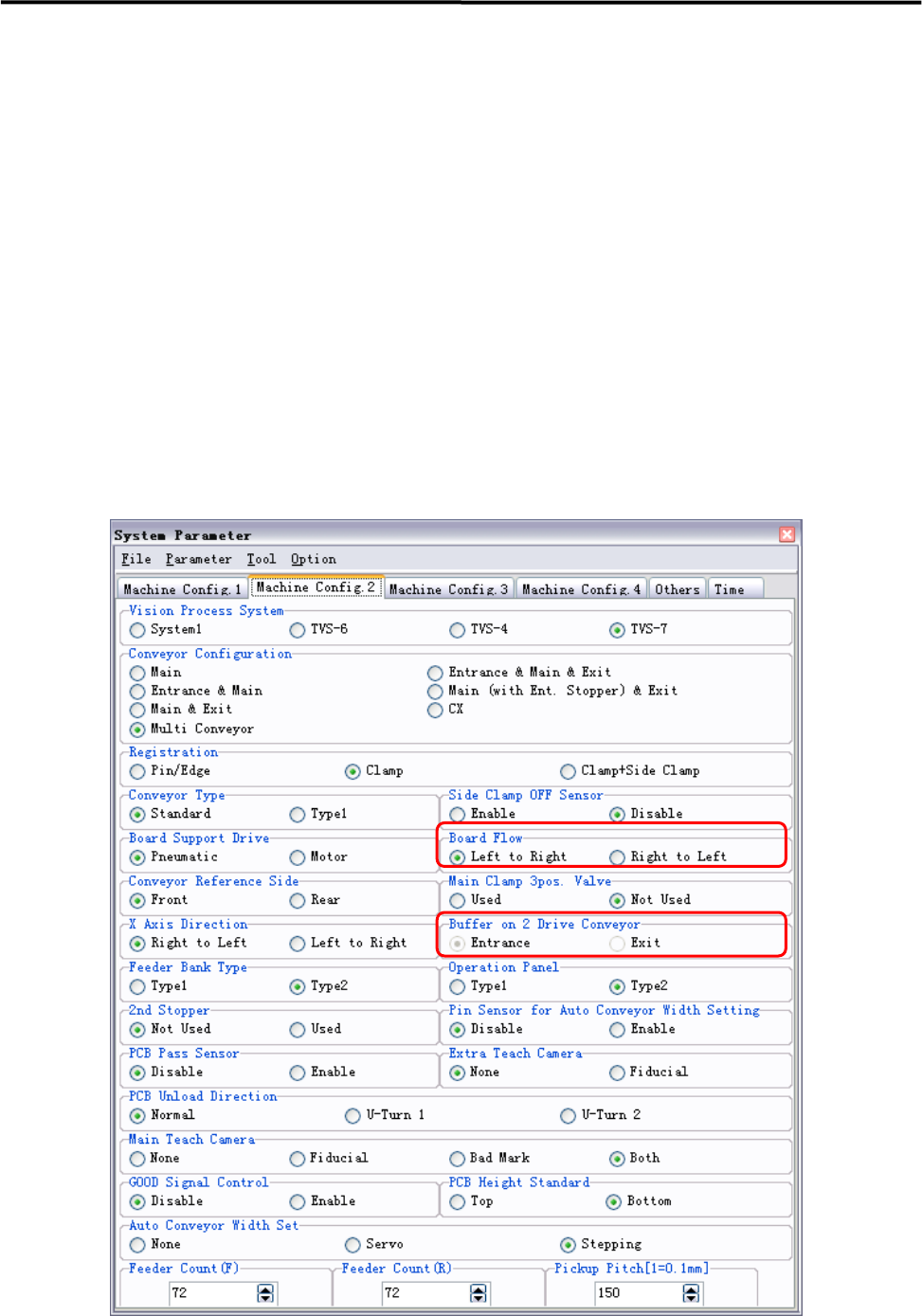

【菜单】 系统>系统参数>机械信息 2
17．多功能传送带
17-3
【操作】
① 在 M10 或者 D10 的 2 驱动传送带的情况下（基板长度超过 330mm、在 420mm 以下），
请在该画面的［2 驱动时使用的缓冲］栏内，选择是在“入口缓冲”使用，
还是在“出口缓冲”使用。（请参照下图）
在 M20 的情况下，则无需选择。
② 在［传送带的搬送方向］栏内，可以对基板的搬送方向进行变更。
③ 然后对系统参数进行保存，关闭窗口。
④ 当系统参数发生变更时，请务必退出系统，切断电源，然后再重新启动系统。
【注释】 如果在［管理数据>操作管理］的栏内没有对系统参数的变更进行许可时，
则无法变更系统参数。

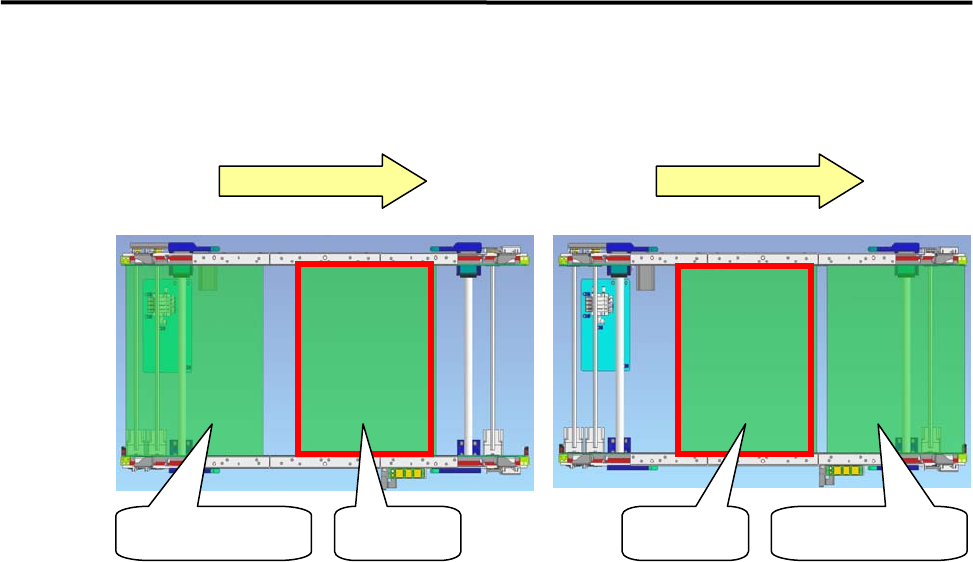

搬送方向：左→右 搬送方向：左→右
入口缓冲基板 贴装基板 贴装基板 出口缓冲基板
