4．CAD 变换
4-9

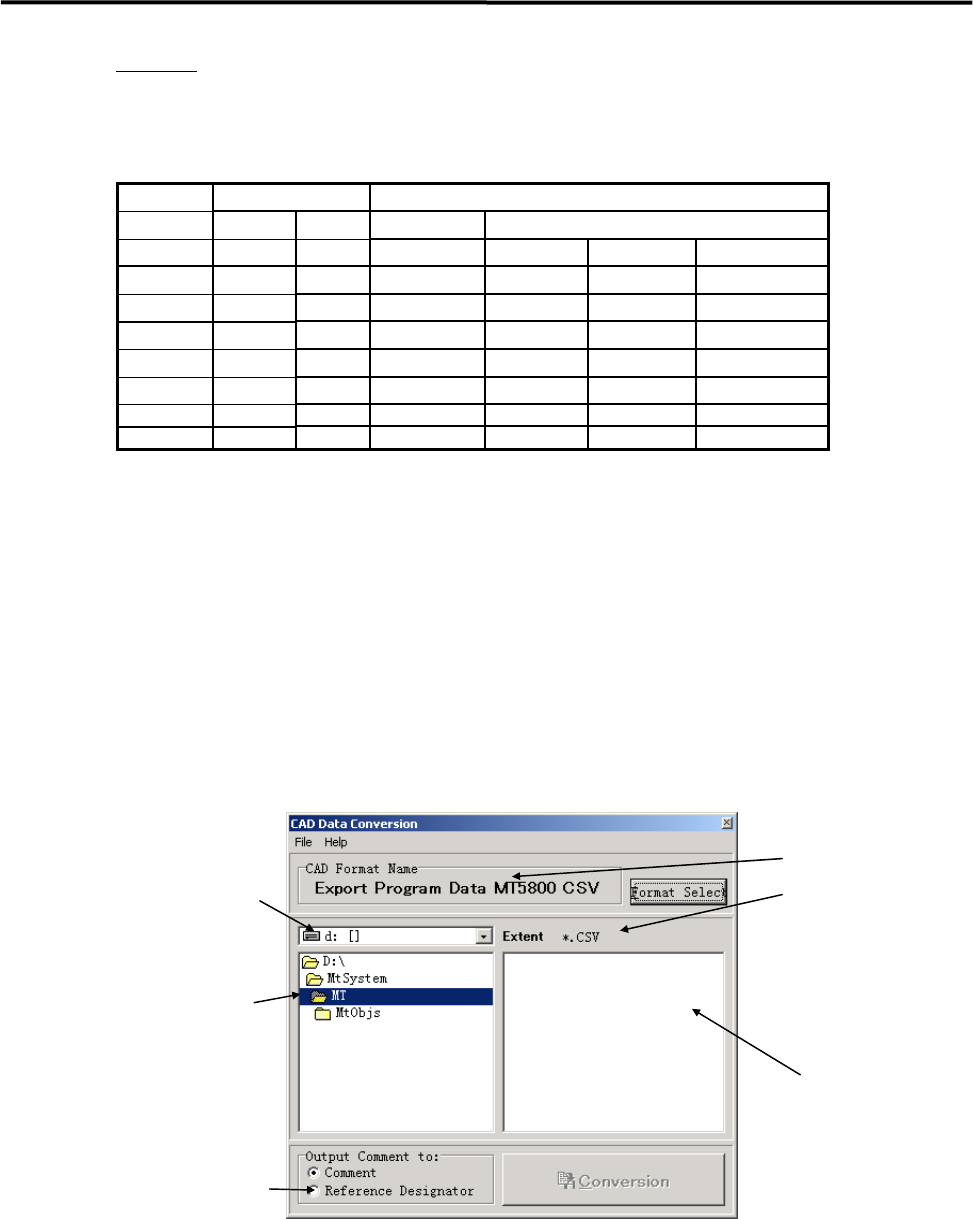

设定单位
对 CAD 数据中数值情报的单位进行指定。将对在「单位」中指定的毫米或者英寸所相对应数值情
报的整数“1.000”的大小进行指定。也可以根据指定内容扩大或者缩小数值情报。
例) 在 CAD 数据中的数值情报值为 123.456，单位为英寸时，变换后的输出结果如下所示：
变换源 格式设定 输出数据
CAD DATA 单位 设定 单位
数值情报 单位 inch mil 1/10 mil mm
10.000 1234.56 1234560 12345600 31357.824
01.000 123.456 123456 1234560 3135.7824
00.100 12.3456 12345.6 123456 313.57824
123.456 inch 00.010 1.23456 1234.56 12345.6 31.357824
00.001 0.123456 123.456 1234.56 3.1357824
02.000 246.912 246912 2469120 6271.5648
00.500 61.728 61728 617280 1567.8912
【注释】 在实际变换时，如果有效整数位数的增加超过限制，将不能进行变换。当位数的小数位数的增加
超过限制时，可以四舍五入后进行输出。
数据输入后的操作步骤：
①
点击右上角的<X>按钮，关闭窗口，将出现对话框询问是否保存该格式。点击<是>按钮。
②
返回到［CAD 格式变换］窗口，点击作成或者编辑的格式名称，再点击<选择>按钮。
③
返回到［CAD 数据变换］窗口。确认前面所选择的格式名称是否被显示为［CAD 格式名称］。
变换源CAD数据的选择
对变换源的 CAD 数据进行选择。
执行变换
在进行变换时，点击［变换执行］按钮。在变换实行后，直接点击［保存］按钮，保存数据。
【注释】 可以对文件名进行变更，但是请不要改变保存该文件的文件夹名称。
可以在“MMI 编辑>文件>打开”中，选择并读取已经保存的数据。
编辑或者作成的格式和
扩展名将被显示出来。
点击变换源的 CAD 数据
文件。只有包含指定扩
展名的文件才被显示出
来。
选择包含有变换源 CAD
数据的驱动器。
选择包含有变换源 CAD
数据的文件夹。
对 CAD 数据的注释是进
入 MMI 编辑画面[注
释]，还是进入[单一名]
中进行选择。
4．CAD 变换
4-10
资料
变换源 CAD 数据的条件
变换源的 CAD 数据文件及其数据格式要满足下列条件：
数据文件必须是文本形式(ASCII 形式)。
在同一文件内，印刷电路板的正反面情报不能混合。(必须区分成不同的文件或者需要对变换后的
数据进行修改编辑)
贴装数据用的坐标情报，要表示印刷电路板上该元件贴装时贴装头的移动位置。通常情况下是在
印刷电路板上元件贴装状态的中心位置。(1 不能在针状引脚的位置或者在包装角上的位置。)
要按照以下规则进行操作。
CAD 数据的结束 ······ EOF 代码(1A)h
行的结束 ········· CR&LF 代码(0D0A)h
行的长度 ········· 最多 512 个字节（包括 CR&LF 代码）
数值情报 ········· 用十进制表示。
注 释 行 ········· 行的起始处必须是 CR&LF 代码。行的起始处必须是注释行和可以
识别的特定字符列。
数值情报要用以下的字符代码作成。
半角字符(1 个字节)·····“0”(30)h～“9”(39)h
“＋”(2B)h，“－”(2D)h，“．”(2E)h
文字情报要用以下的字符代码作成。
半角字符(1 个字节)····· 请参考下表
全角字符(2 个字节)····· 日语 MS-DOS 中的 JIS 代码
０１２３４５６７８９ＡＢＣＤＥＦ
０ 空0@P`p ｰﾀﾐ
１ !1AQaq ｡ｱﾁﾑ
２ "2BRbr ｢ｲﾂﾒ
３ #3CScs ｣ｳﾃﾓ
４ $4DTdt ､ｴﾄﾔ
５ %5EUeu ･ｵﾅﾕ
６ &6FVfv ｦｶﾆﾖ
７ '7GWgw ｧｷﾇﾗ
８ (8HXhx ｨｸﾈﾘ
９ )9IYiy ｩｹﾉﾙ
Ａ *:JZjz ｪｺﾊﾚ
Ｂ +;K[k{ ｫｻﾋﾛ
Ｃ ,<L\l| ｬｼﾌﾜ
Ｄ -=M]m} ｭｽﾍﾝ
Ｅ .>N^n~ ｮｾﾎ゛
Ｆ /?O_o ｯｿﾏﾟ
【注释】 “空”(20)h 表示空格。TAB 代码(09)h 将作为空格使用。
4．CAD 变换
4-11
CAD数据的配置举例
下面的标准格式已经被预先登录。
例 1：Standard CAD Data MT-5500 MT-5700
文件类型
文件形式········文本文件
文件名称········*.*（*是任意字符列）与 Windows 的长文件名对应。
文件配置
数据记录 64字节(相当于一个步骤)　x　n步骤
·
n的最大数与输出数据有关
·
·
EOF (1A)h
数据记录(行)的配置
注释 　 16字节(文字) 16个半角文字以内
X坐标 8字节(文字) ±XXX.XXX[mm]/[inch]
Y坐标 8字节(文字) ±XXX.XXX[mm]/[inch]
T坐标 8字节(文字) ±XXX.XXX[mm]/[inch]
预备 22字节(文字) 空白x22文字
控制代码 2字节 (0DOA)h
CAD 数据样本
注释 X Y T 预备
·· · · + ···· 1 ···· + ···· 2 ·· ·· + ·· ·· 3 · · ·· + ··· · 4 ···· + ···· 5 ···· +···
·
6····+
ZD1 -43.244 40.868 270.000 ↓
D1 -6 2.294 23.8 51 270.000 ↓
D2 -6 2.294 28.2 96 270.000 ↓
D3 -6 2.294 32.7 41 270.000 ↓
D4 -6 2.294 37.1 86 270.000 ↓
D7 -4 9.594 28.9 31 270.000 ↓
TR1 -32.868 53.251 0.000 ↓
TR2 -36.259 34.646 270.000 ↓
例 2：Standard CAD Data MT-5800 TOPs
文件类型
文件形式········文本文件
文件名称········*.*（*是任意字符列）与 Windows 长文件名对应。
文件配置
数据记录 64字节(相当于一个步骤 x n步骤
·
n的最大数与输出数据有关
·
·
EOF (1A)h
