1．概要
1-8
关于背面操作（选购品）
背面操作选购品，能够从贴片机的背面进行操作，由显示器、键盘、鼠标、操作开关群等部件构
成。
z 由于 MAIN 开关不在贴片机的背面，因此电源的 ON/OFF 操作要在贴片机的正面进行。
在贴片机系统起动时，正面的 ACTIVE 开关亮灯，则正面的操作有效。
z 在系统起动运行后，可以通过前后都有的 ACTIVE
开关，进行前面操作 背面操作的切换。
只有在 ACTIVE 开关亮灯的一侧，操作才为有效。
z 显示器在前面与背面同样，都显示同一内容。
【注释】 贴片机前后的 EMERGENCY STOP 开关，与 ACTIVE 开关的操作无关，总是呈有效状态。
【注释】 对鼠标或键盘进行连接设置时，请在电源接通之前进行。在系统起动后，请不要任意拔出鼠标或
键盘。
背面操作的设定
在从贴片机的背面进行观看的情况下，与从贴片机正面观看时相比，其 X 轴、Y 轴、T 轴、基板搬
送、传送带自动调幅的各个方向都呈相反状态。
通过以下设定，可以在［轴］、［检测］、［自动调幅］、［基板设置 > Manual］等各个窗口，
将其方向进行反转，变为从背面观看的方向。
【菜单】 系统>用户参数>功能设定(2)
将“背面操作时反转轴动作和画面
显示”项目设为有效。
1．概要
1-9
【注释】 ［轴］、［检测］、［自动调幅］、［基板设置>Manual］各窗口的箭头键方向将反转。
另外，［检测］图像窗口的显示和点击移动的方向也会反转。
【注释】 ［吸嘴情报］的 ANC 序号和贴装头序号的排列顺序不会改变（不反转），请加以注意。
【注释】 当“用户参数>功能设定(2)”中的［背面操作时反转轴动作和画面显示］项目无效时，贴片机
的机械原点标识将不会被显示出来。

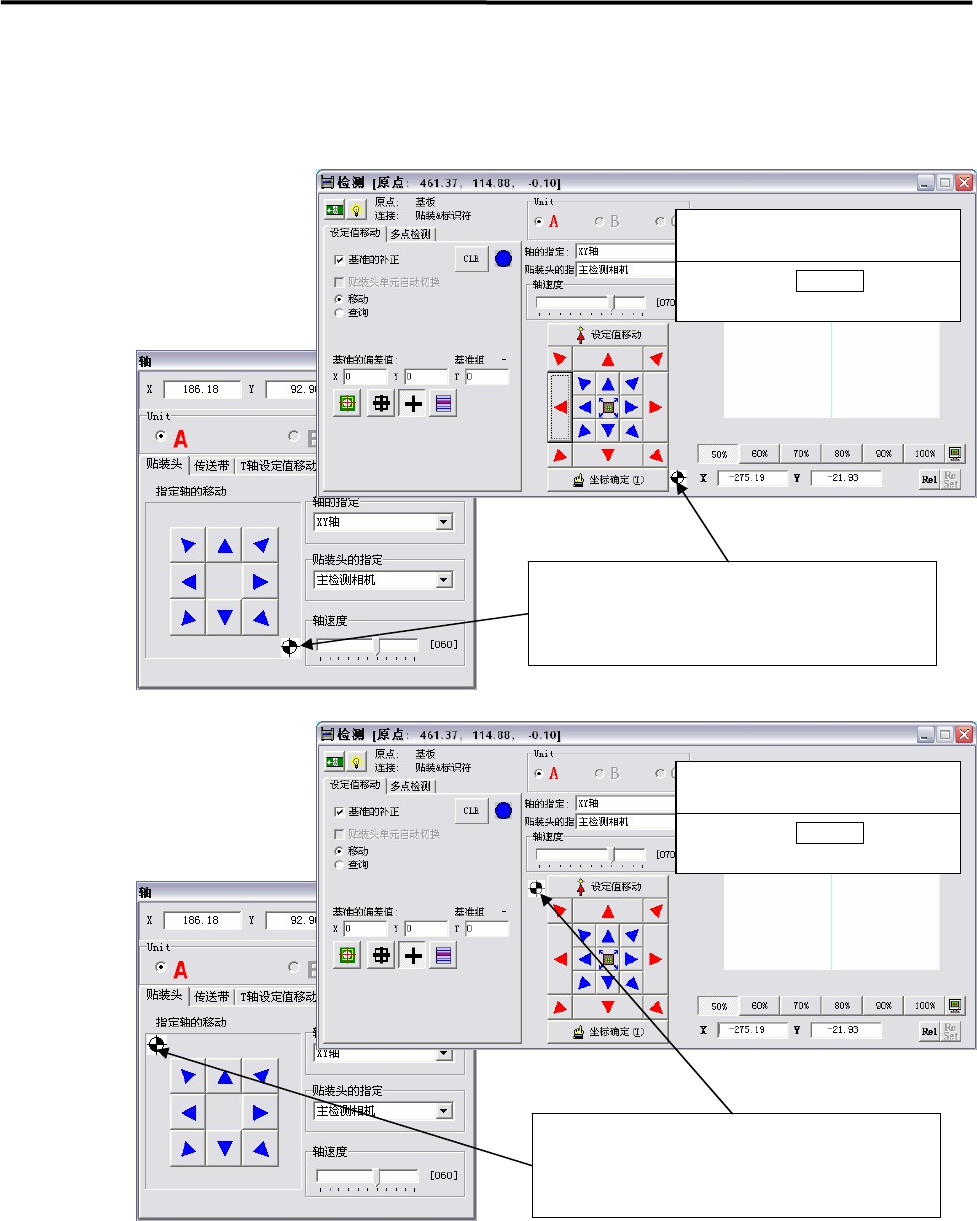

在正面操作时
按下正面的 ACTIVE 开关，
并亮灯时
在［轴］和［检测］窗口中会显示出贴片机
的机械原点标识。
显示在右下角，表示从正面观看，机械原点
位于右侧近前。
在背面操作时
按下背面的 ACTIVE 开关，
并亮灯时
在［轴］和［检测］窗口中会显示出贴片机
的机械原点标识。
显示在左上角，表示从背面观看，机械原点
位于左侧里面。
1．概要
1-10

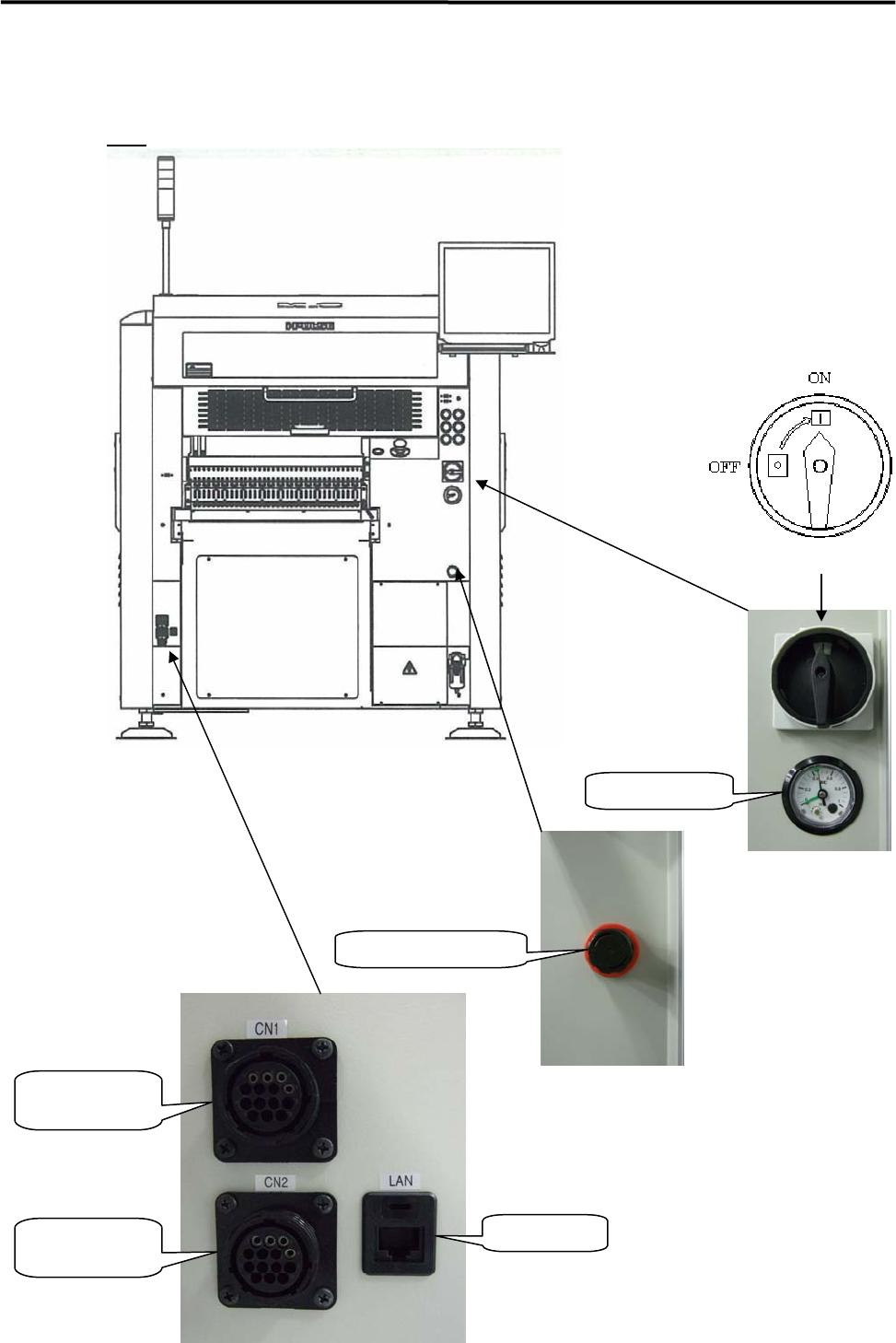

连接器面板
M10
贴片机正面图（前部）
CN1（后工序
信号连接器）
LAN 端口
CN2（前工序
信号连接器）
空气调节器
空气压力表
1.主开关
