5．资料库的制作与编辑
5-43
元件资料中元件尺寸的自动输入
在元件资料编辑中，通过点击 按钮，可以将已经输入到图像代码中的元件尺寸 X,Y 抽出，并
加以输入。
【注释】 前提条件是在图像资料中，存在与该元件代码相对应的图像代码。
【操作】
① 在元件资料编辑画面中，选择想要取得元件尺寸 X,Y 的元件代码。
② 在选择元件代码的状态下，点击 按钮。
③ 在元件尺寸 X,Y 尚未输入（元件尺寸 X＝0,Y＝0）的情况下，图像代码将被输入为原来的元
件尺寸 X,Y。
④ 在元件尺寸 X,Y 已经被输入的情况下，将会显示出下图所示的置换保存确认信息。
● 在选择 1 个元件代码的情况下
如果点击<是>，图像代码将被置换保存为原来的元件尺寸 X,Y。
如果点击<否>，处理将中断，操作结束。
● 在选择对多个元件代码的情况下
如果点击<是>，1 个元件代码的元件尺寸 X,Y 将被置换保存，并转换到下一个元件代码。
如果点击<否>，1 个元件代码的处理将中断，并转换到下一个元件代码。
如果点击<全部 YES>，选择的全部元件代码的元件尺寸 X,Y 将被置换保存。
如果点击<全部 No>，选择的全部元件代码的处理将中断，操作结束。
【注释】 当选择的元件代码的元件尺寸 X,Y 尚未被输入（元件尺寸 X＝0,Y＝0）时，如果点击
按钮，元件尺寸 X,Y 将会被自动输入。
<取得元件尺寸>按钮 选择元件代码
5．资料库的制作与编辑
5-44

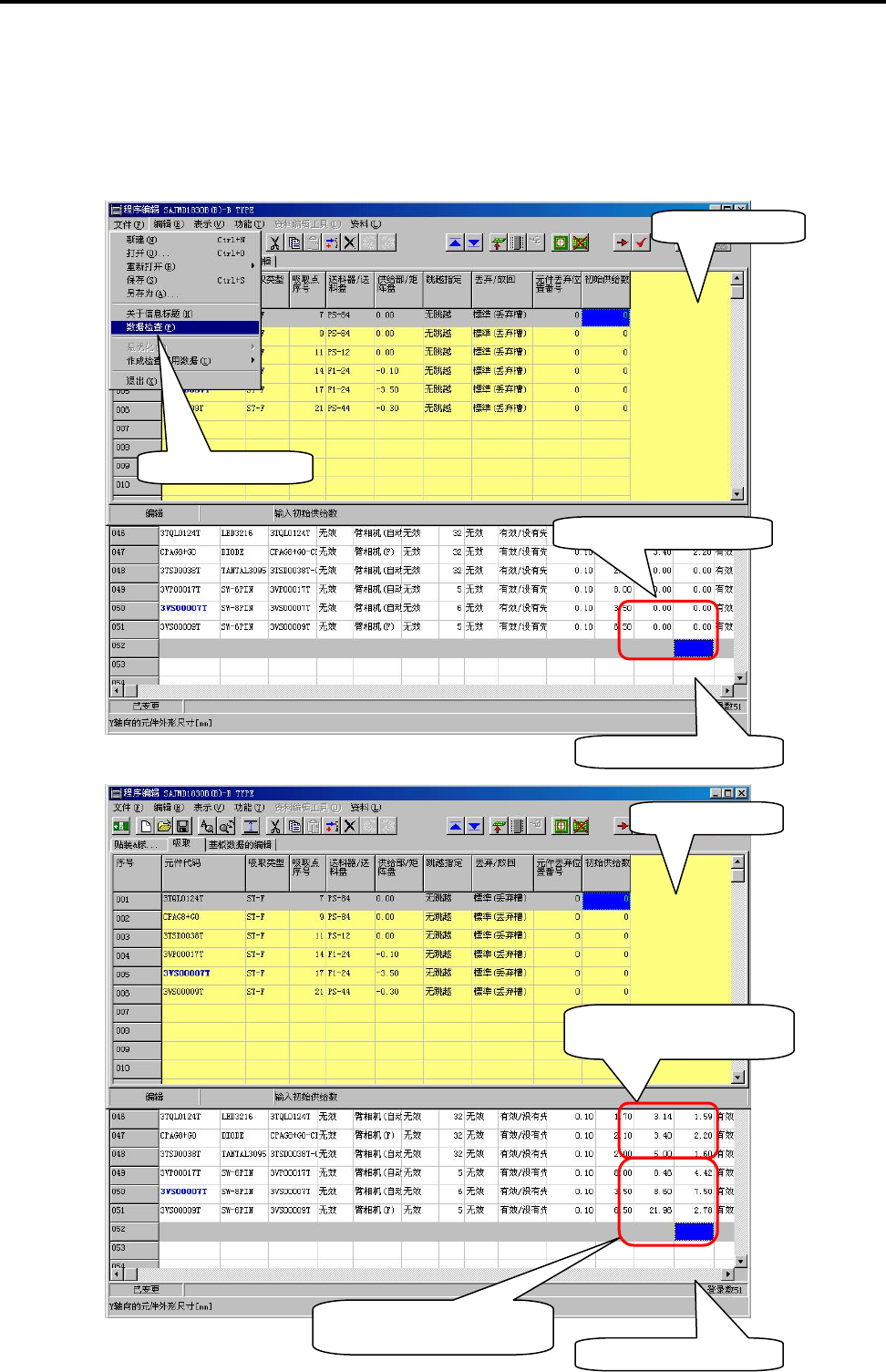

数据检查时元件尺寸的自动输入
元件资料编辑中的元件尺寸 X,Y，在实施程序编辑的数据检查时，将会被自动输入。
输入的对象是元件尺寸 X,Y 尚未被输入（元件尺寸 X＝0,Y＝0）的元件代码。
元件尺寸 X,Y 已经被输入的元件代码，则不会自动输入。
● 实施数据检查之前
● 实施数据检查之后
实施数据检查
已经输入元件尺寸 X,Y
程序编辑画面
元件资料编辑画面
程序编辑画面
元件资料编辑画面
已经输入元件尺寸 X,Y 时，
保持原样。
未输入元件尺寸 X,Y 时，
将会自动输入。
5．资料库的制作与编辑
5-45
图像资料库（图像数据）
【菜单】 程序数据>元件数据>图像代码
主菜单>图像编辑
在图像资料库中登录元件图像数据。
元件种类
如果选定图像资料库，最先出现的是代表元件种类的选择窗口，参考给出的图像和状况名称的注
释，选择合适的元件。在被显示的元件种类中有些元件具有下级元件品种。选择该下级品种的代
表元件种类后，点击<模式>按钮进行选择。
在制作新的元件图像资料时，选择合适的种类双击后进行选
择。
在制作新的元件图像资料时，请点
击所选的数据图像后，然后再点击
<新建>旋钮。
显示出所选元件种类的说明。
结果相同
