16．点胶机 16-17 点胶补正的顺序 No Yes Yes No Yes No 点胶检查涂布 （打点/引线） 图象处理 点胶位置变更或者 测试点布站 送纸 检查最低 OK 数 图像处理 OK? 点胶面积、引线幅宽 平均容许范围？ 是否超出 最大检查次数？ 基板点胶开始 报警停止 点胶补正 点胶补正
16．点胶机
16-16

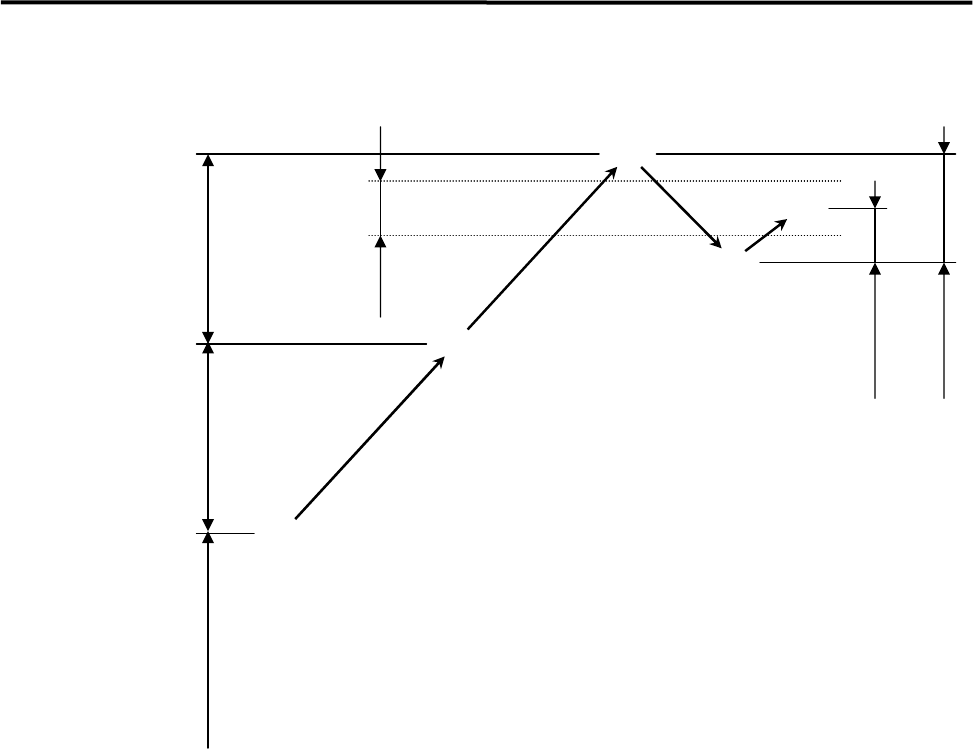

利用 1/2 收敛法的点胶补正
下面，对点胶补正的方法进行说明。
【例】
① 首先，按照测试点布站上设定的点胶量（半球的体积）进行点胶，然后进行点胶检查。
（上图①）
② 由于点胶面积小于检查容许值[±%]的范围，因此，加上设定的补正量，进行重试。
（上图②）
③ 由于点胶面积还是小于检查容许值[±%]的范围，因此，再加上设定的补正量，
进行重试。（上图③）
④ 由于点胶面积超出检查容许值[±%]的范围，数值过大，因此，减去先前补正量的 1/2，
进行重试。（上图④）
⑤ 由于点胶面积超出检查容许值[±%]的范围，数值过小，因此，再加上先前补正量的
1/2（原补正量的 1/4），进行重试。
这样，点胶面积就进入到检查容许值[±%]的范围内。（上图⑤）
【注释】 当点胶补正的方向（正/负）发生变化时，补正量将增加或者减少 1/2。
该补正方法称为“1/2 收敛法”。
①
②
③
④
⑤
检查
容许值[±%]
补正量
补正量/4
设定的点胶量
（半球的体积）
补正量
补正量/2
16．点胶机
16-17

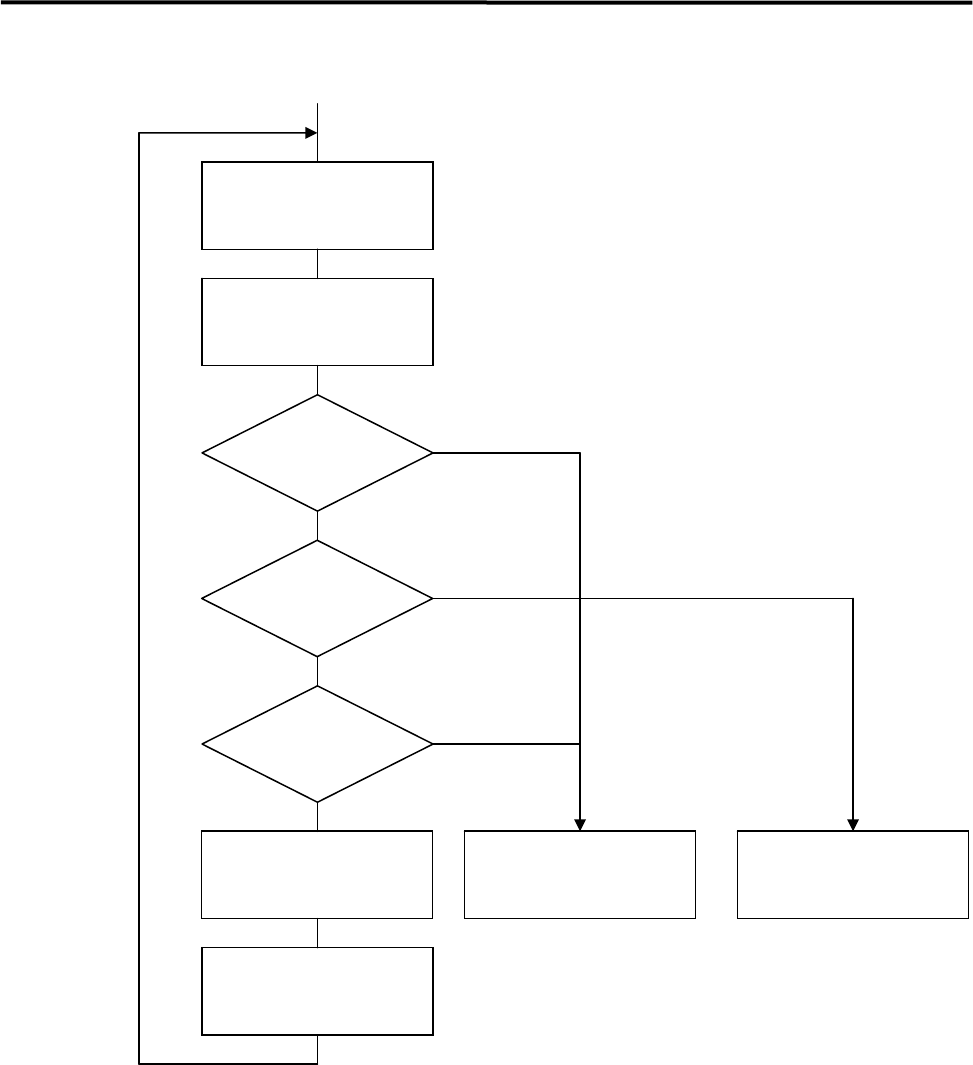

点胶补正的顺序
No
Yes
Yes
No
Yes
No
点胶检查涂布
（打点/引线）
图象处理
点胶位置变更或者
测试点布站
送纸
检查最低 OK 数
图像处理 OK?
点胶面积、引线幅宽
平均容许范围？
是否超出
最大检查次数？
基板点胶开始 报警停止 点胶补正
点胶补正
16．点胶机
16-18
点胶检查的运用
建议先在测试点布站上实施点胶检查，当确认点胶面积已经 OK 之后，
再开始进行生产。
具体有下列两种方法。
【操作 A】
① 按下 START 开关，执行程序，在测试点布站上开始点胶之后，
按下 STOP 开关。
② 此时，画面下部的信息显示栏和覆盖图将会开启。
通过覆盖图，对点胶形状进行确认，再通过信息显示栏，对点胶径与点胶面积比进行确认。
③ 反复实施点胶补正（重试），当点胶检查 OK 后，按下 START
开关，重新开始生产。
从下次开始，就不需要在点胶检查时停止生产。
【菜单】 手动>点胶
【操作 B】

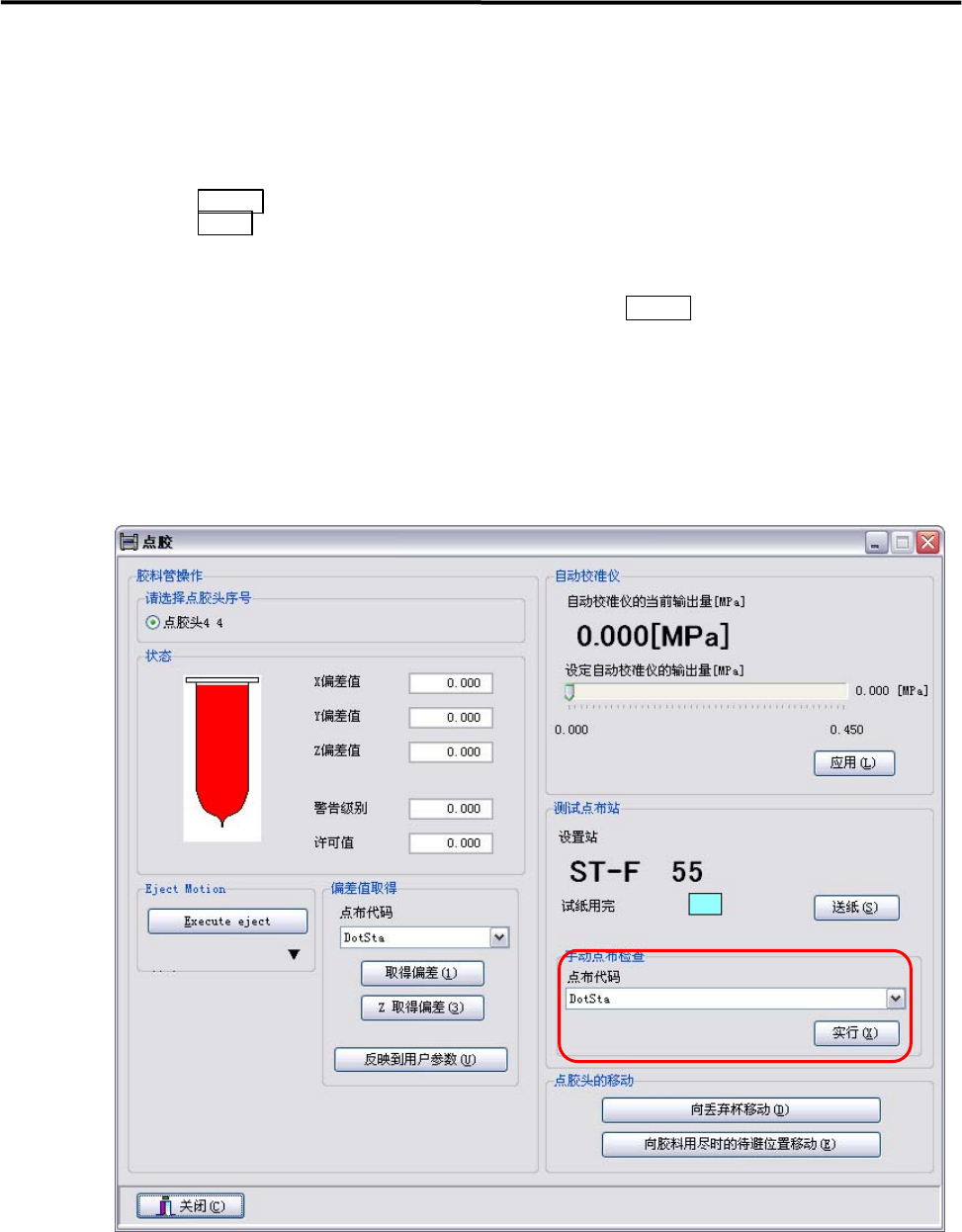

① 点击“手动>点胶”，打开点胶的画面。
② 此时，画面下部的信息显示栏和覆盖图将会开启。
通过覆盖图，对点胶形状进行确认，再通过信息显示栏，对点胶径与点胶面积比进行确认。
③ 在该画面中，选择[手动点布检查]栏中的[点胶代码]，
然后点击<实行>按钮。
④ 在测试点布站上进行点胶检查。
⑤ 反复实施点胶补正（重试），当点胶检查 OK 之后，再开始生产。
