天龙M10 M20_中文手册.pdf - 第353页
10．元件短缺和出错对应方法 10-37 履历确认 【菜单】 手动>维修>保养通知 【操作】 ① 如果点击<履历参照>按钮，将会显示出下列画面。 保养的履历将被显示出来，可以知晓确认保养实行的日期时间 和保养项目。
10．元件短缺和出错对应方法
10-36
② 请针对通知的项目进行保养。
【注释】 有关保养的详细，请参照维修服务手册的“3 机械部”一章。

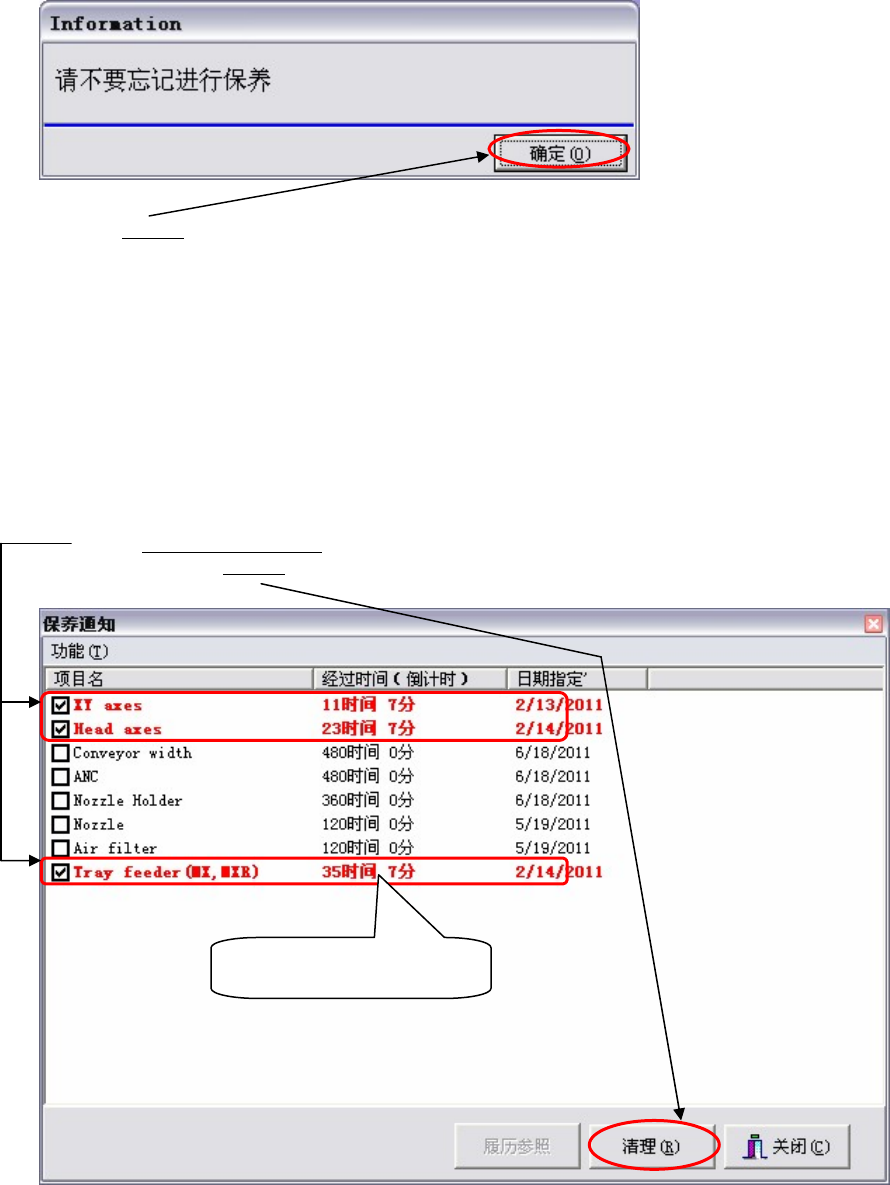

③ 当想要推迟保养时，可点击<不保养继续>按钮。
将会显示出下列画面。
④ 点击<确定>
按钮。
在下次系统启动时、或者经过 8 小时以上再开始生产时，将再次通知。
【注释】 在推迟保养的情况下，请不要忘记进行保养。
清理
【菜单】 手动>维修>保养通知
【操作】
① 在进行保养之后，将通过该画面对下次的通知进行设定（预约）。
在该画面内，将用红字显示出需要保养的项目。
操作要领与设定的【操作】②相同。
请选择需要保养的红字项目
并点击，勾选上选定的项目。
然后，如果点击<清理>按钮，该运转时间和经过日期的最佳值就会被输入更新到勾选上的项
目中。
【注释】 在“通知”的【操作】①的画面中，点击<确认保养实行>按钮，也会显示出同样的画面。
［经过时间（倒计时）］栏
将会倒计时显示。
10．元件短缺和出错对应方法
10-37

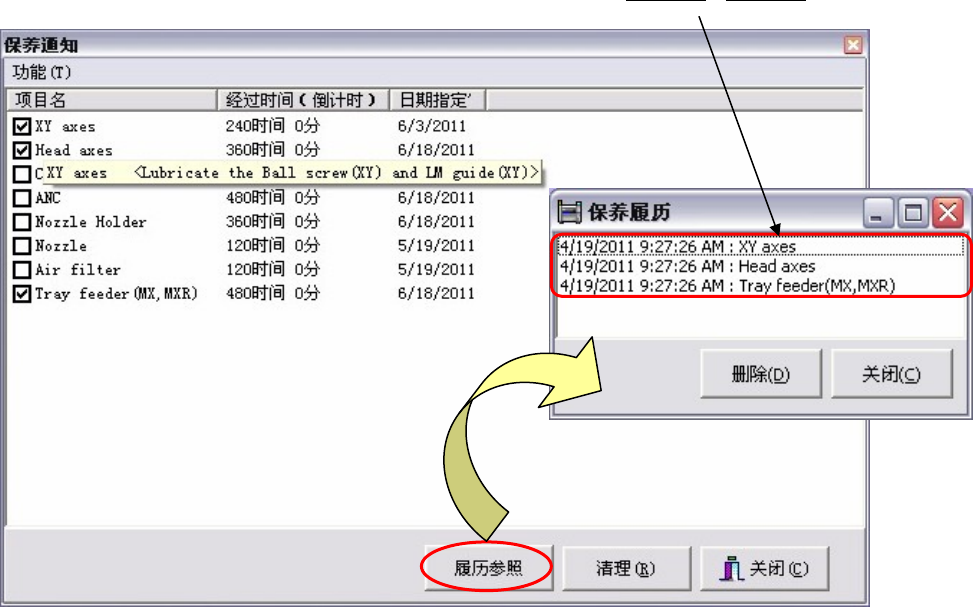

履历确认
【菜单】 手动>维修>保养通知
【操作】
① 如果点击<履历参照>按钮，将会显示出下列画面。
保养的履历将被显示出来，可以知晓确认保养实行的日期时间
和保养项目。
10．元件短缺和出错对应方法
10-38
运行的停止和再启动
运行停止的种类
在生产过程中的运行停止，可以分为下列 4 个种类。
原因 贴片机的状态
循环停止
按下了 STOP 开关。
元件发生短缺。
出现错误。
在实行中的贴装循环终了之后，各轴的运行
才停止。
伺服马达的电源不切断。
由于机构操作的电源没有被切断，所以吸取
以及基板夹具还保持在运行状态。
立即停止 互锁机构被激活 1。 各轴的运行立即停止。
伺服马达的电源不切断。
由于机构操作的电源没有被切断，所以吸取
以及基板夹具还保持在运行状态。
紧急停止
按下了 EMERGENCY STOP
开关。
越位感应器启动。
各轴的运行立即停止
伺服马达的电源切断，再启动时需要进行原
点复归操作。
由于吸取以外的机构操作电源也被切断，因
此，基板夹具也被解除。
安全停止 在自动模式时，机盖被打开。 各轴的运行立即停止
虽然伺服马达的电源被切断，但不需要进行
原点复归操作。
由于机构操作的电源没有被切断，所以吸取
以及基板夹具还保持在运行状态。
再启动的方法
对生产过程中贴片机的运行停止之后，进行再启动的方法步骤加以说明。
停止理由 再启动步骤
按下了 STOP 开关。 START
前部或者后部的机盖被打
开。
CLEAR
→关闭机盖→ CLEAR → START
元件发生短缺。
CLEAR
→ CLEAR → 补充元件→ START
按 下 了 EMERGENCY STOP
开关。
CLEAR
→返回 EMERGENCY STOP →［解除异常］→ CLEAR →
READY →［原点复归］→再运行处理
越位感应器启动。
CLEAR
→［清除错误］→ CLEAR → RESET → READY →［原
点复归］→再运行处理
【注释】 原点复归在“手动>原点复归”中进行操作。
1
在运行过程中，如果在前盖/后盖被打开时，或者在安全防护装置（选购品）、安全防护装置、安全感
应器的区域内，将手或者身体放进去时，互锁机构就会被激活。
