16．点胶机
16-1
16 点胶机
螺杆式点胶机
16．点胶机
16-2
螺杆式点胶机
下面，针对安装螺杆式点胶头（选购品）时的数据制作及操作步骤进行说明。
【注释】 只有“高精度型 4 轴贴装头”才能够安装螺杆式点胶头。
【注释】 安装螺杆式点胶头的优先顺序为贴装头 4→3→2→1。
例如，当需要安装 1 个螺杆式点胶头时，将在贴装头 4 上进行安装。
另外，当需要安装 2 个螺杆式点胶头时，则在贴装头 4 和贴装头 3 上进行安装。
数据制作
下面，针对贴装&标识符（程序）、点胶数据、胶料管数据、点胶针数据的制作方法
进行说明。
贴装&标识符（程序）
【菜单】 贴装&标识符（程序）
【操作】
① 在制作贴装&标识符（程序）之前，先制作基准标识符处理的步骤。
② 制作完基准标识符的处理步骤之后，制作基板弯曲激光检测的步骤。
【注释】 在使用螺杆式点胶头时，在点胶之前，请务必实施基板弯曲的激光检测。
如果不实施基板弯曲的激光检测，点胶针可能会刺入基板，造成点胶针的破损。
①制作基准标识符处理
的步骤
②制作基板弯曲激光
检测的步骤
③制作测试点布站
的步骤
④制作向基板的
点胶步骤
⑤制作元件贴装
的步骤
16．点胶机
16-3
③ 其次，制作测试点布站的作业步骤。
在该步骤中，将在测试点布站的打点纸上进行试验点胶，并通过基板相机进行摄影，
自动调整为设定的点胶径（点胶面积）。
在[代码]栏中，对后述的点胶数据中制作的[点胶代码]进行选择。
在[X 坐标]、[Y 坐标]、[Z 坐标]、[T 坐标]栏中，请保持为“0”。
在[贴装头序号]栏中，选择安装有螺杆式点胶头的点胶头序号。
在[功能]栏中，选择“测试点布站”。
【注释】 如果在后述的胶料管数据中设定了[休止后的试点胶时间]和[休止后的试点胶次数]时，
可以在数秒休止后，在测试点布站上进行试验打点，不需要对基板进行试验打点。
④ 再次，制作向基板点胶的作业步骤。
在[代码]栏中，对后述的点胶数据中制作的[点胶代码]进行选择。
然后输入基板点胶点的[X 坐标]、[Y 坐标]。
在[点胶头序号]栏中，选择安装有螺杆式点胶头的点胶头序号。
在[功能]栏中选择“点胶”。
【注释】 请在该基板点胶点的[X 坐标]、[Y 坐标]栏中，输入元件的贴装坐标。
在后述的点胶数据中，可以将基板点胶点的[X 坐标]、[Y 坐标]作为“0 点”，进行复数的偏差
值设定。
⑤ 然后，根据需要制作元件的贴装步骤。
测试点布站的设定
对测试点布站的安装位置进行设定。

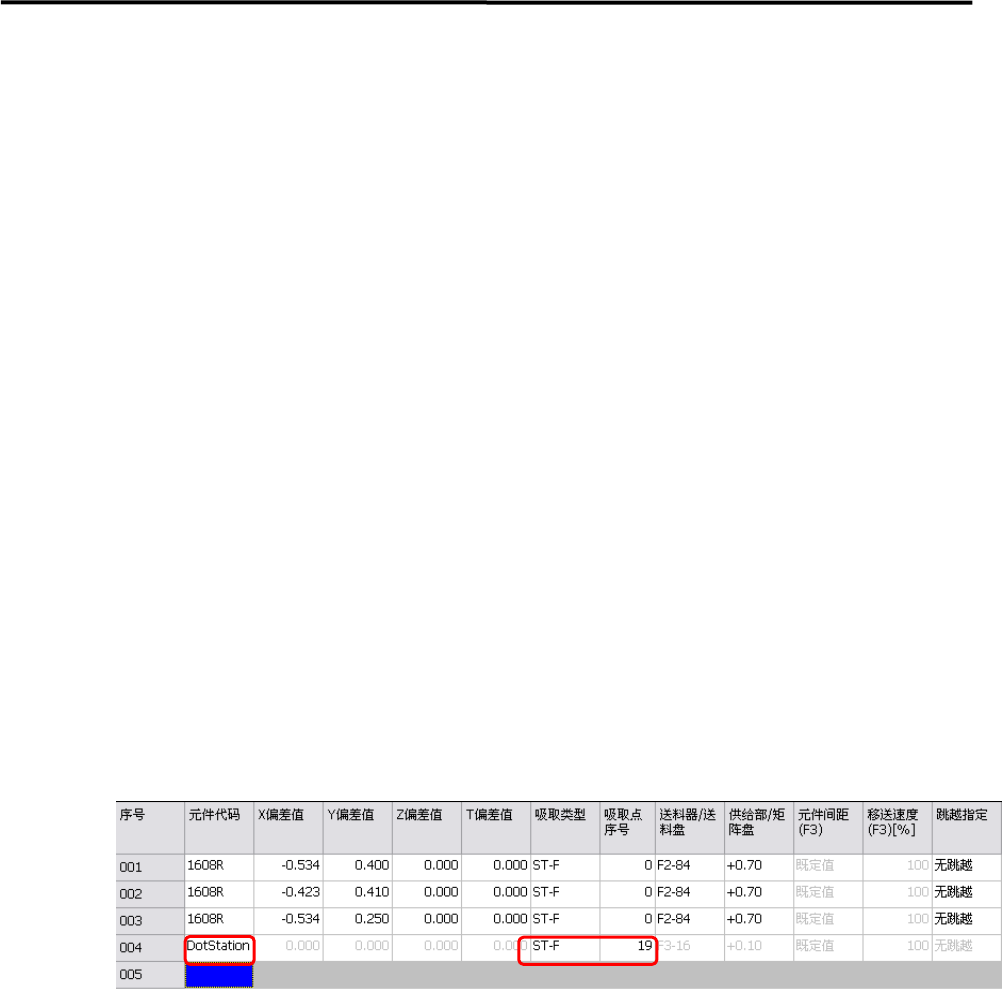

【菜单】 吸取数据
【操作】
① 将测试点布站安装在送料器固定架上。
② 在[吸取数据]的[元件代码]栏中，输入“DotStation”。
③ 在[吸取类型]栏中，选择安装有测试点布站的送料器固定架。
④ 输入安装了测试点布站的[吸取点序号]。
【注释】 在[元件代码]栏中输入的“DotStation”是特殊代码。
在输入时，请注意文字的大小写。
如果输入了“DotStation”，除[吸取类型]和[吸取点序号]以外，其它项目将变为无效。
