2．程序的制作和编辑
2-76

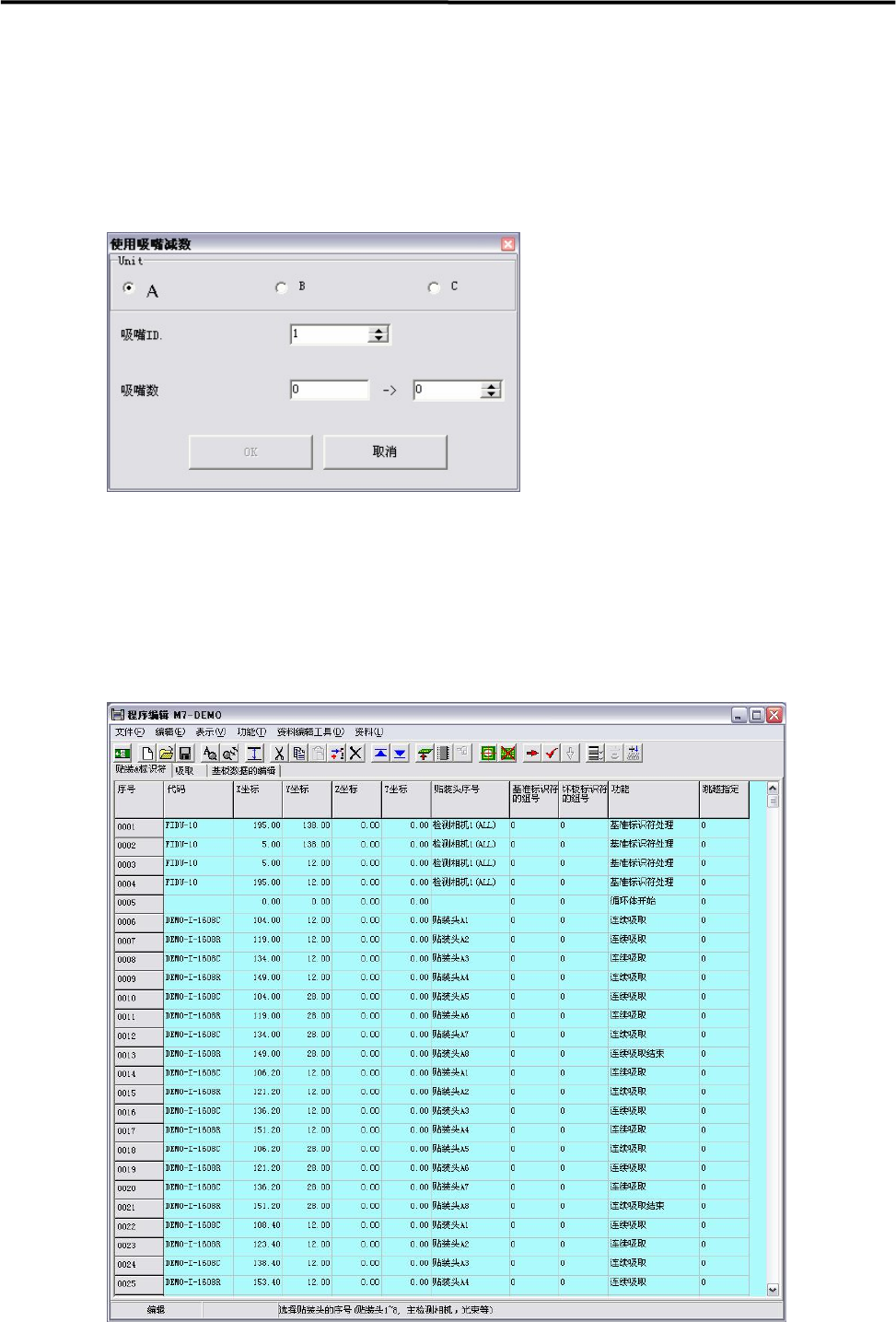

使用吸嘴减数
【菜单】 程序编辑>程序编辑工具＞使用吸嘴减数
在使用复数贴装头进行连续吸取指定的程序中，如果没有设定必要的吸嘴数时，就会采用数值小
的吸嘴数将贴装数据自动变换为可以进行实装的程序。
【注释】 在数据检查出现错误的情况下，不能使用该机能。
【项目】
吸嘴 ID 对想要减少使用数的吸嘴 ID 编号进行选择。
吸嘴数 左侧栏内显示出现在的使用数。请在右侧栏内指定减数后的吸嘴数。
【例】
1) 变换前的贴装数据为：使用 32 号吸嘴、1～8 贴装头的连续吸取程序。
由于 32 号吸嘴最多使用 8 个，所以需要准备 8 个吸嘴。
2．程序的制作和编辑
2-77

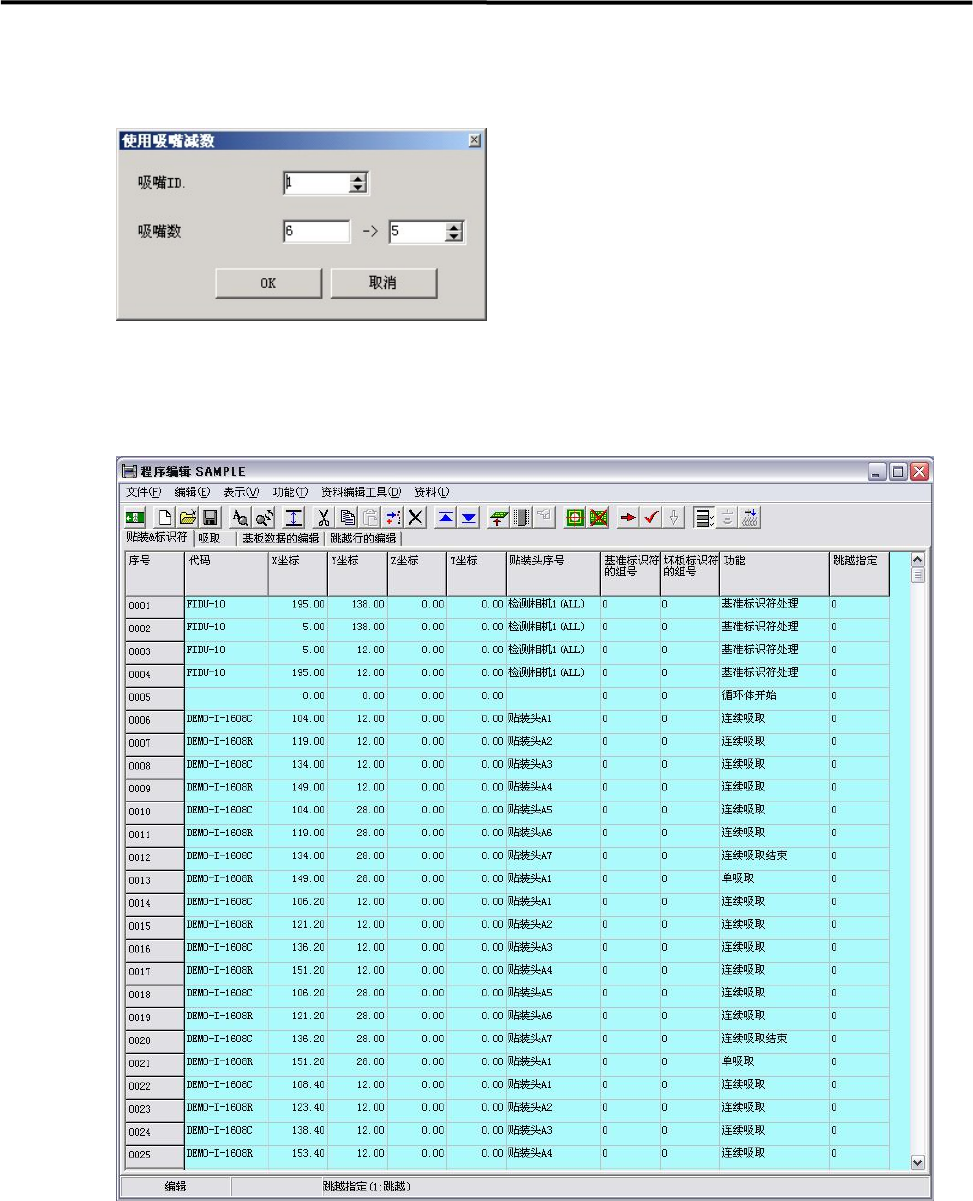

2) 假设只准备了 5 个 32 号吸嘴，通过采用「使用吸嘴减数」的机能，将 32 号吸嘴的使用数从
「8」变换为「5」。
3) 实行后，会变换为以下显示。
变为使用贴装头 1～7 的连续吸取＋贴装头 1 的单个吸取程序。可以用 7 个 32 号吸嘴进行生
产。
【注释】 程序一旦变换之后就不能返回原来状态。如果还留有原来的程序数据，请在「使用吸嘴减数」实
行之后，将程序数据另行保存。
2．程序的制作和编辑
2-78

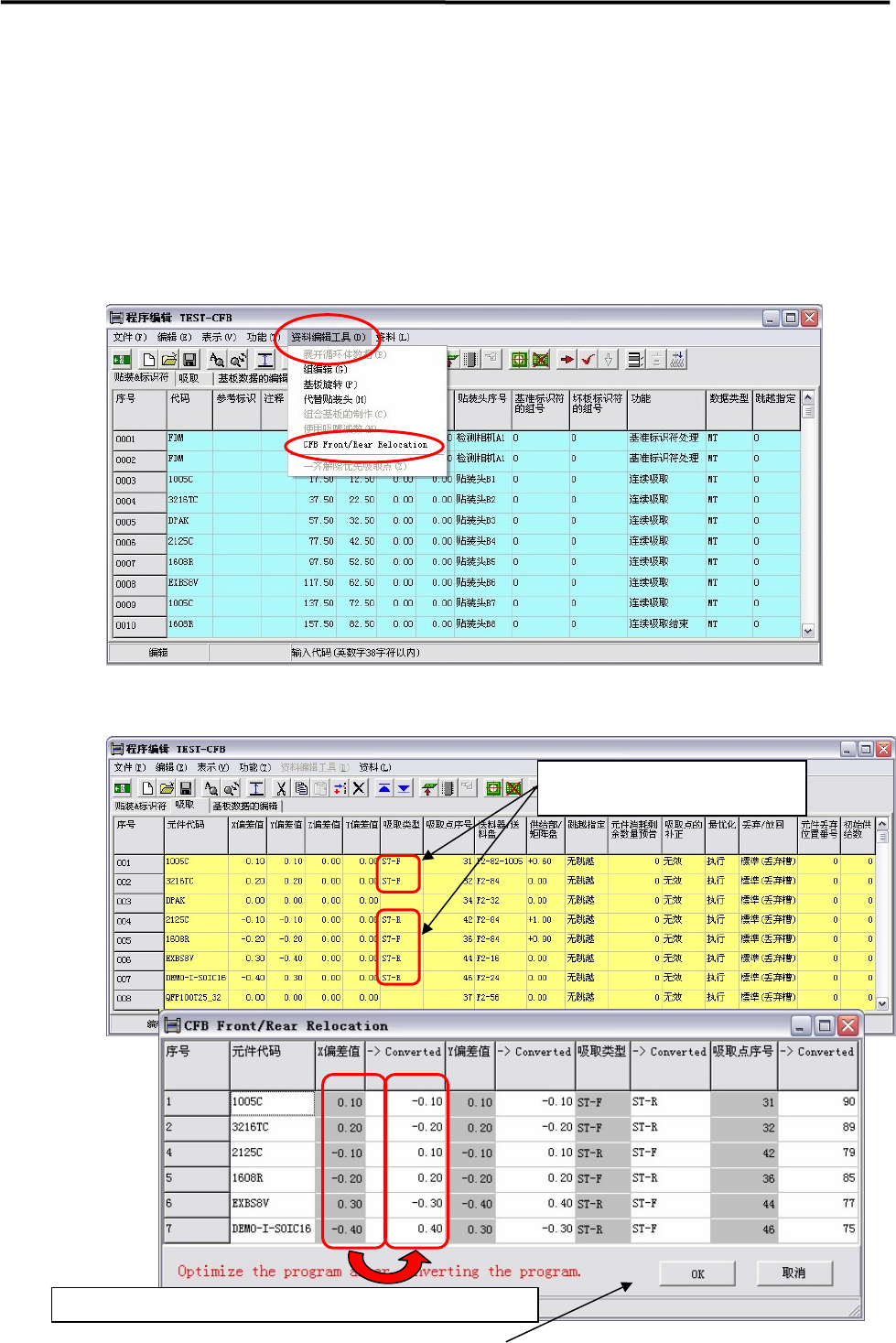

CFB 前后反转
【菜单】 程序编辑>资料编辑工具＞CFB 前后反转（CFB Front/Rear Rerocation）
在将安装在贴片机正面（前部）的 CFB（可变换送料器支架）与安装在贴片机背面（后部）的 CFB
进行替换时，可以自动编辑（自动变换）程序的吸取数据。
【注释】 如果实行 CFB 前后反转并保存后，原来的资料将会失去。
推荐在另存的其他数据上加以实行。
【操作】
①
点击［CFB 前后反转］。
②
转换到［吸取］画面，将会显示出以［CFB 前后反转］画面为对象的吸取数据。
③
确认［CFB 前后反转］画面的内容之后，点击<OK>按钮。
吸取类型为[ST-F]、[ST-R]
的吸取数据是变换对象。
在左侧显示出变换前的数据，在右侧显示出变换后的数据。
