9．生产
9-17
● 生产

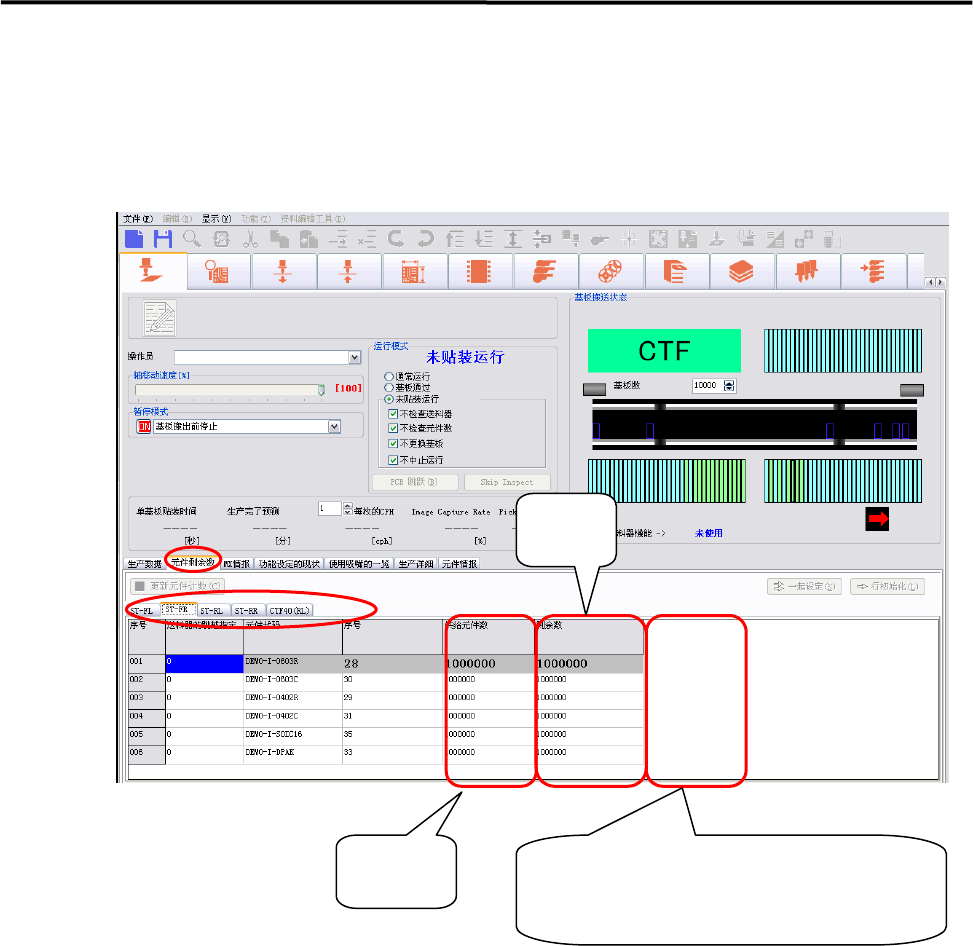

【菜单】 生产>生产>元件剩余数选项卡>位置（前）/位置（后）选项卡
［供给元件数］栏目的数值不可变更（不可输入）。
［剩余数］栏内的数值可以变更（可以输入）。在变更后，请点击<更新元件计数>按钮。
根据［送料器种类］的显示，请注意上述的［初始供给数］的优先顺序。
● 该功能的使用方法
① 在不需要管理元件的剩余数，不预告或不通知元件短缺的情况下。
在吸取数据和元件资料的扩张设定中的［初始供给数］和［元件短缺预告数］栏中，全部输入
“0”。
在“生产>生产>元件剩余数选项卡>位置（前）/位置（后）选项卡”的［供给元件数］和［剩
余数］栏中，被输入“1,000,000”。并直接开始生产。
② 在需要对元件剩余数进行管理，需要预告或通知元件短缺的情况下。
通常，在元件资料的扩张设定中，输入［初始供给数］和［元件短缺预告数］的值。
然后，在吸取数据中的［初始供给数］和［元件短缺预告数］栏中，输入“0”。
这样，通过元件资料的扩张设定中的［初始供给数］和［元件短缺预告数］，就可以对元件剩
余数进行管理。
③ 在上述的②状态中，如果元件形态的元件数发生变化的情况下。
例如，当同一元件的形态从元件卷盘变为棒式送料器时，或者卷盘变为 15 英寸卷盘（大卷盘）
的情况等。
在这种情况下，元件资料的扩张设定中［初始供给数］和［元件短缺预告数］的值保持为②的
状态，需要输入吸取数据中［初始供给数］和［元件短缺预告数］的值。
将优先按照吸取数据中［初始供给数］和［元件短缺预告数］的值，对元件剩余数进行管理。
不可变更
不可输入
可变更
可输入
Intelligent……智能型送料器
Normal……智能型送料器以外的送料器
None……无送料器
9．生产
9-18
ASJ功能(行搜索功能)
警告
如果实行 ASJ 功能，X-Y 轴将会移动。在实行 ASJ 时，请不要将头或者手等身体的一部分探进
贴片机或者矩阵盘送料器内，可能会受到伤害。另外还要对贴片机或者矩阵盘送料器周围的人
员是否有受伤的危险等情况进行确认。
注意
在实行 ASJ 时，请不要在贴片机或者矩阵盘送料器内放置障碍物。否则可能会造成贴片机或者
矩阵盘送料器的损坏。
ASJ
1
功能就是在现在的贴装头位置，对最近的带有XY坐标程序的步骤行进行搜索的功能。
在进行生产或者测试贴装过程中，修正坐标或者发现想要确认的贴装点时，如果将基板相机移动
到该地点实行 ASJ，就可以搜索到含有贴装点程序的步骤行。
【注释】 为了实行 ASJ，必须在“程序编辑>基板数据编辑>基板尺寸”栏中设定基板的长度(X)或者幅宽
(Y)。搜索的范围为所设定的长度或幅宽中数值比较大的一方。
【操作】
① 在“程序编辑>功能>检测”栏中打开［检测］窗口。
② 在［贴装头指定］项目中，指定基板相机。
③ 将基板相机移动到目的贴装点上。
④ 点击<行搜索>按钮。
⑤ 将跳跃到“数据编辑>贴装＆标识符”中光标位置搜索的元件步骤。
检出电极浮起功能（选购品）
【注释】 在使检出电极浮起功能有效的情况下，需要在“系统>用户参数>检出电极浮起”中勾选‘电极浮
起检查设为有效’的选项。
)
第 11 章_参数的设定

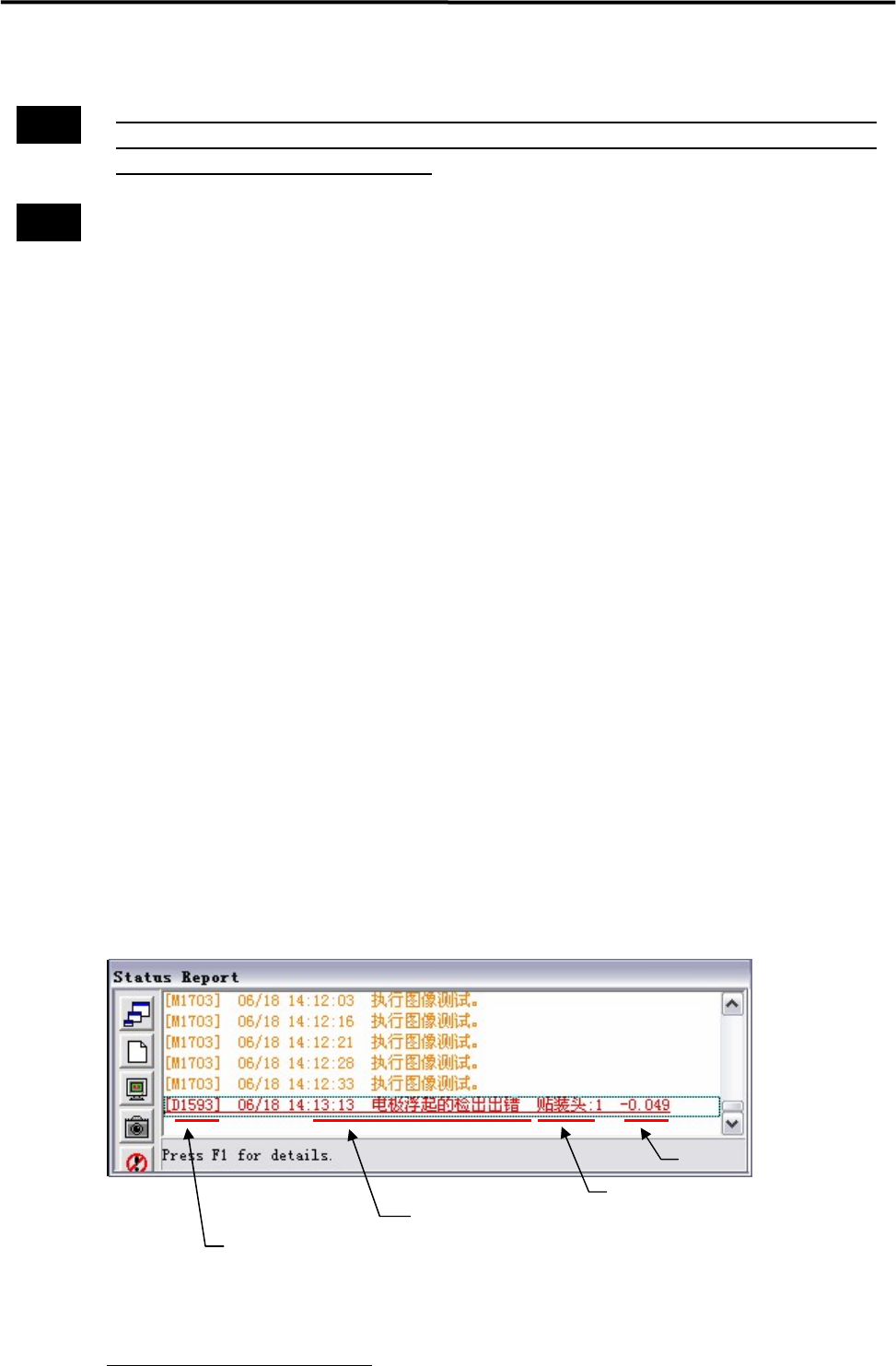

错误信息
如果在电极浮起测量的测试或生产中发生错误时，请对错误代码/错误信息以及发生错误的贴装头
序号进行确认并加以对应处理。错误代码/错误信息以及贴装头序号将在信息显示窗口中用红字加
以显示。
1
ASJ: Automatic Search and Jump
贴片机错误代码
贴装头序号
引脚高度偏移量
贴片机错误信息
9．生产
9-19
智能型送料器功能（选购品）
【注释】 在使智能型送料器功能有效的情况下，需要在“系统>用户参数>智能型送料器”中勾选‘智能型
送料器功能设为有效’的选项。
)
第 11 章_参数的设定
元件短缺处理
在生产中如果发生元件短缺的情况下，请按照以下步骤进行处理。
【步骤】
① 将送料器从送料器固定架上拆卸下来。
② 将元件短缺的元件卷盘拆卸下来，更换为新的元件卷盘。
③ 扫描「表示/非表示」条形码，打开［ID 登录］窗口（InputBar）。
④ 对送料器的条形码进行扫描。→将显示出送料器情报。
⑤ 对元件的条形码进行扫描。
⑥ 对「数据库登录」的条形码进行扫描。
→［生产］窗口的「元件剩余数」将重新设置为初始值。
⑦ 对结果是否 OK 进行确认之后，扫描「表示/非表示」条形码，关闭［ID 登录］窗口。
⑧ 将送料器安装到送料器固定架上。
错误解除
当发生元件短缺以外的错误（吸取 NG、送料器故障、拆夹闭锁等）时，请按照以下的步骤对错误
加以解除。
【步骤】
① 将警报停止，然后进行复原处理。
② 通过信息窗口和送料器的 LED 显示，对错误内容进行确认。
)
有关 LED 的显示内容，请参照「第 14 章_智能型送料器>资料」一节。
③ 从送料器固定架上拆下送料器，对不良之处进行修正。
④ 扫描「表示/非表示」条形码，打开［ID 登录］窗口（InputBar）。
⑤ 对送料器的条形码进行扫描。
⑥ 对元件的条形码进行扫描。
⑦ 对「数据库登录」的条形码进行扫描。此时元件剩余数不进行初始化。
⑧ 对结果是否 OK 进行确认之后，扫描「表示/非表示」条形码，关闭［ID 登录］窗口。
⑨ 将送料器安装到送料器固定架上。
【注释】 如果在“用户参数>功能设定(1)”中，将「自动解除元件短缺」设定为“有效”时，以没有从
送料器固定架上拆下送料器为条件，省略步骤④～⑧的作业，通过按下 START
开关，就可以进
行再生产。
