11．参数的设定
11-1
11 参数的设定
用户参数
系统参数
11．参数的设定
11-2
用户参数

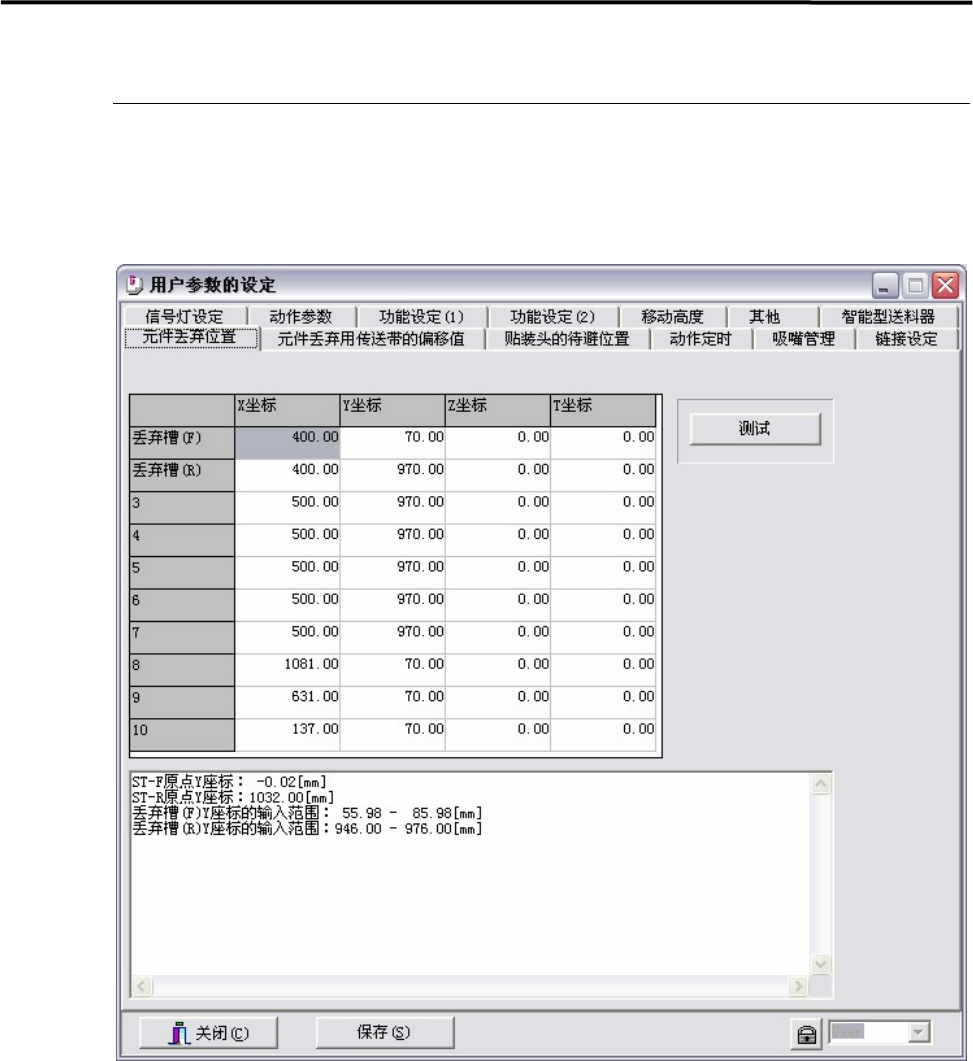

元件丢弃位置
【菜单】 系统>用户参数的设定>元件丢弃位置
对不良元件的丢弃位置坐标进行设定。丢弃位置可以在 3～10 的 8 个部位进行设定。
这些序号与在吸取资料中将［丢弃/收回］设定为“指定位置”情况下的［元件丢弃位置序号］相
链接。
在吸取资料的吸取种类为 ST-F/ST-R 的情况下，当［丢弃/返回］设定被设定为“标准”时，（F）
/（R）丢弃槽将变为丢弃位置。
【操作】
① 点击<测试>按钮，进入测试画面。
② 将基板相机移动到目标位置中，并输入其坐标值。
③ 返回［元件丢弃位置］窗口，点击<保存>按钮。
④ 再点击<关闭>按钮，终止操作。
11．参数的设定
11-3

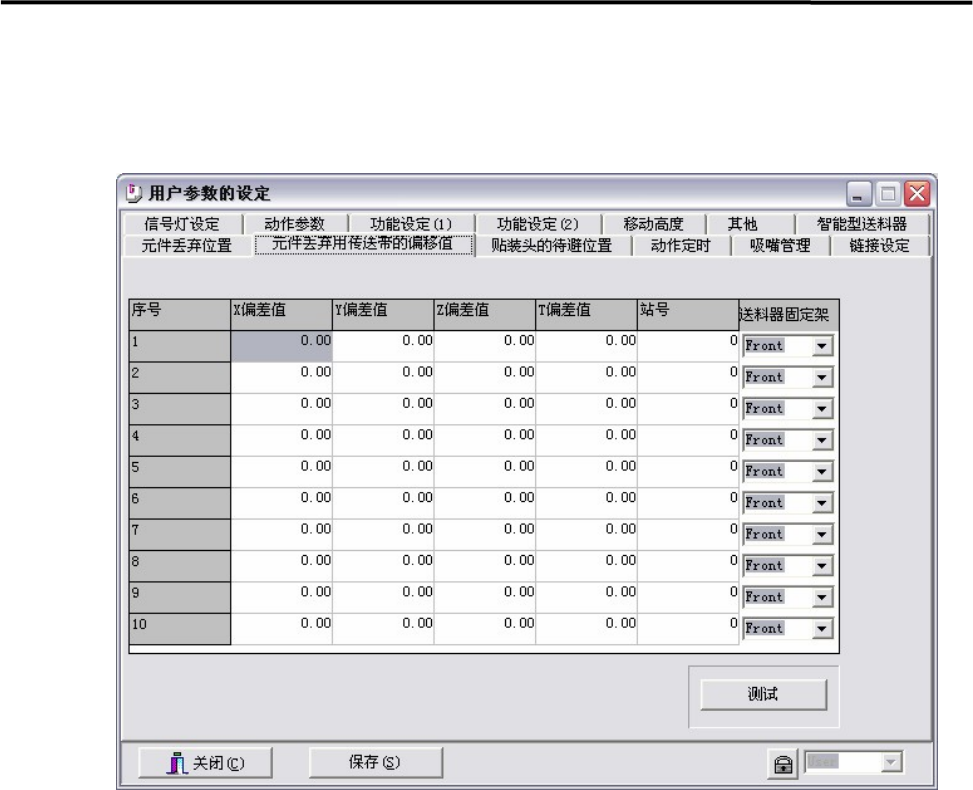

元件丢弃用传送带的偏移值
【菜单】 系统>用户参数的设定>元件丢弃用传送带的偏移值
对设置元件丢弃用传送带的送料器固定架、站号、偏移值等进行设定。
可以设定 10 个地点的设置场所。从1到10的数值序号与在吸取资料中将［丢弃/收回］设定为“元
件丢弃用传送带”情况下的［元件丢弃位置序号］相链接。
【注释】 关于元件丢弃用传送带的使用方法，请参照元件丢弃用传送带的用户手册。
