NPM-W 2 EJM7DJ-MB-02O-00 2-2-1 -9 各部の 名称 タッチパネル 5 デュアルレーンモードを選ぶと、レーン 1 、 レーン 2 を切り替えられま す。 レーン切り替えボタン A A 操作編 2-2-1 ●押すたびに、モードが切り替わる 。 : レーン 1 : レーン 2 ●ボタンが無効になっているとき、また はひとつのレーンにしか生産データが インストールされてないときは、切り 替わらない。
NPM-W2 EJM7DJ-MB-02O-00
2-2-1-8

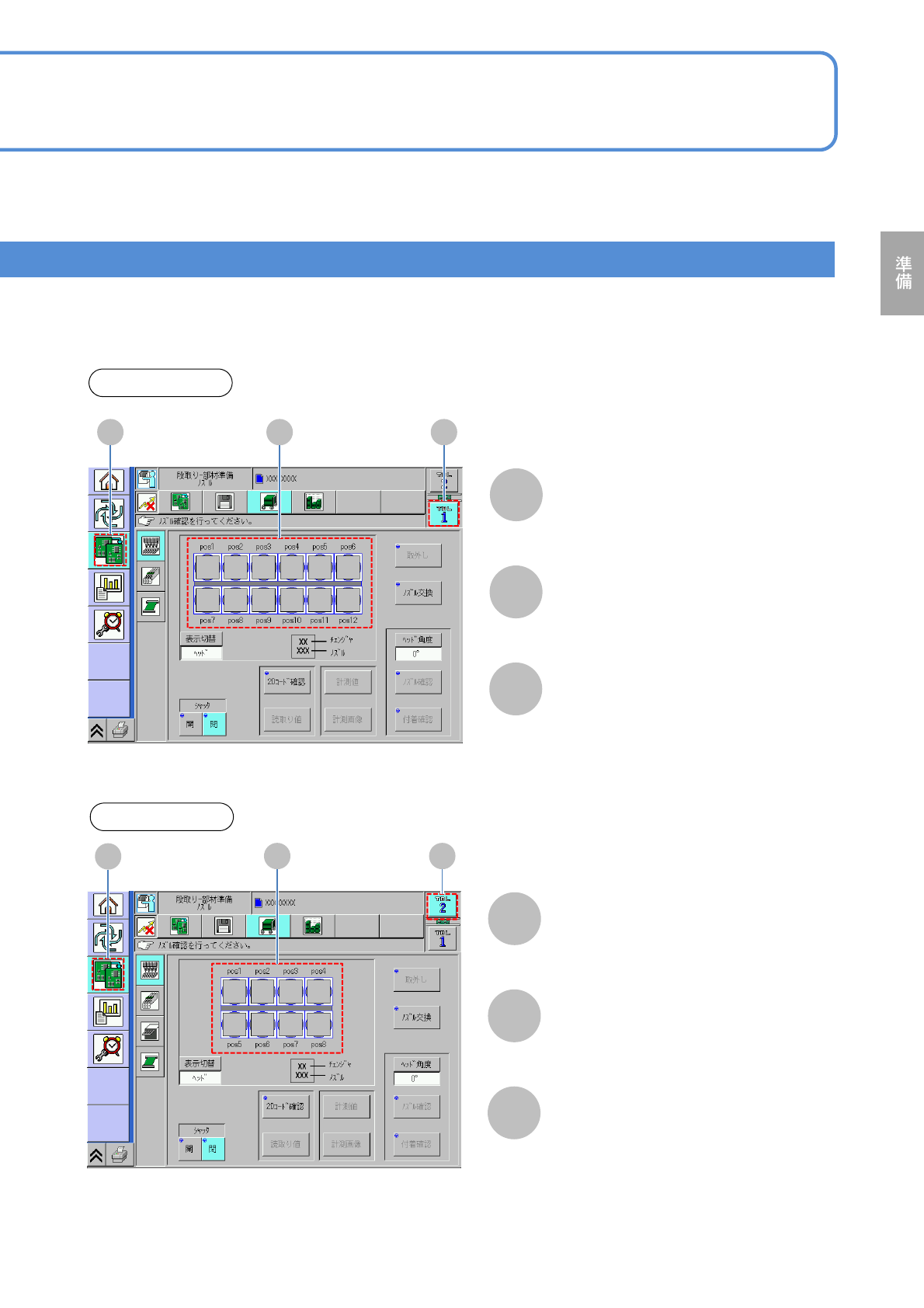

■テーブルの切り替え表示例
（前側が12ノズルヘッド、後側が8ノズルヘッドのとき）
テーブル１
ノズル状態図
（12ノズルヘッド）
テーブル1側
C B
A
[段取りメニュー]
A
B
C
テーブル2
C B
A
[段取りメニュー]
B
C
ノズル状態図
（8ノズルヘッド）
テーブル2側
A
NPM-W2 EJM7DJ-MB-02O-00
2-2-1-9
各部の
名称
タッチパネル 5

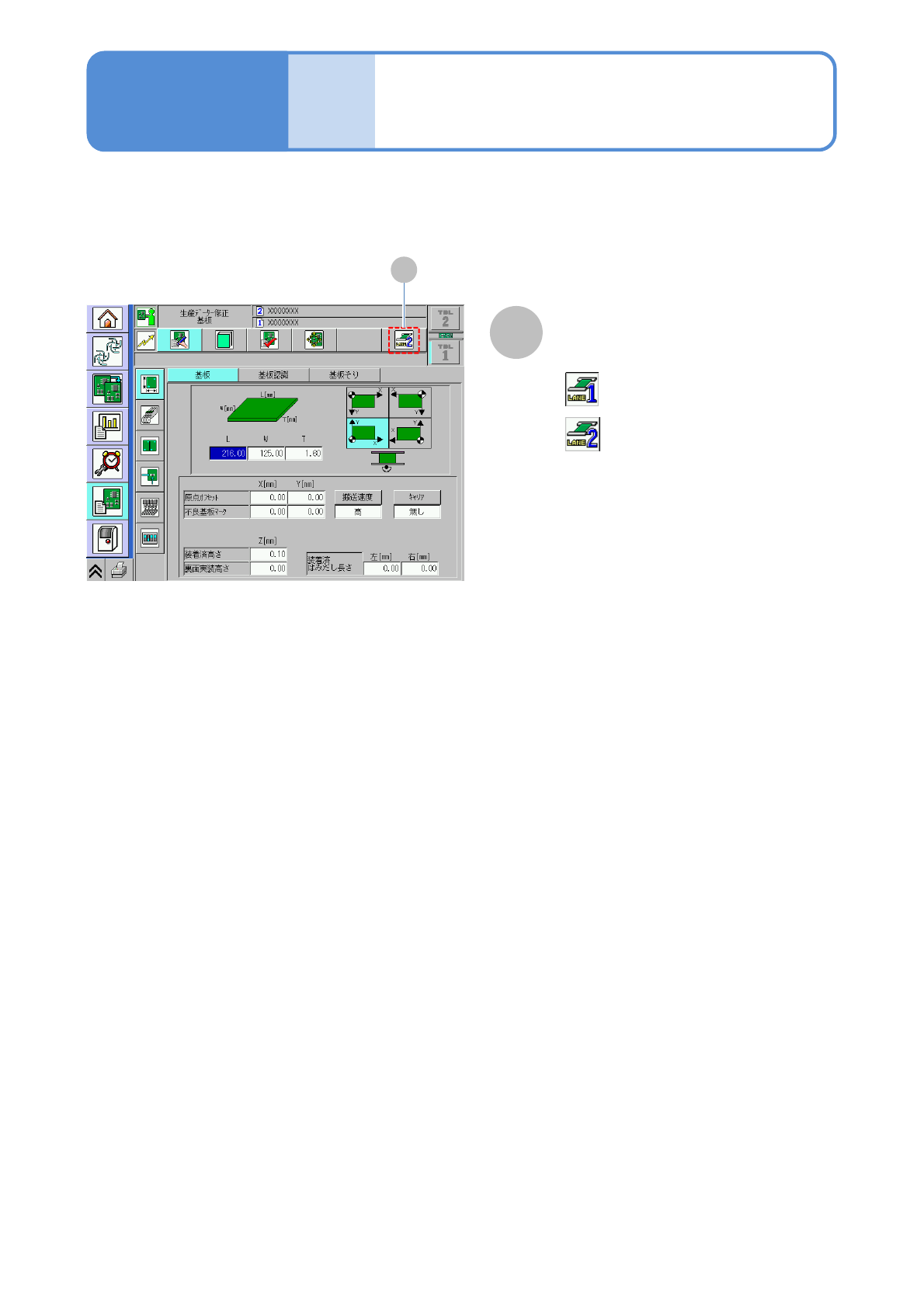

デュアルレーンモードを選ぶと、レーン1、レーン2を切り替えられます。
レーン切り替えボタン
A
A
操作編
2-2-1
●押すたびに、モードが切り替わる。
:レーン1
:レーン2
●ボタンが無効になっているとき、また
はひとつのレーンにしか生産データが
インストールされてないときは、切り
替わらない。
NPM-W2 EJM7DJ-MB-02O-00
2-2-1-10
