NPM-W2 EJM7DJ-MB-04O-00
4-5-3
不良基
板処理
操作編
4-5-3
バーコードスキャナー無し
運用
不良マーク認識結果などの通信スイッチがすべてOFFの場合、かつ、オプションの部品ト
レースなどの設備間の通信を必要としない場合に限り、バーコードスキャナーを使用しな
い再投入動作が可能です。
■不良基板を抜き取る処理
不良判定した基板を、そのまま抜き取ってください。
適切な手直しを行って、再投入するために一時保管してください。
1
●上流側からの基板搬出が停止し、
設備はシングル停止状態になる。
●搬入済みの基板があるときは、
その基板が搬出されてからシン
グル停止状態になる。
3
再投入コンベヤー
に基板を置く
2
メッセージを確認
する
再投入コンベヤー
手直し基板
『基板を置いてく
ださい。』

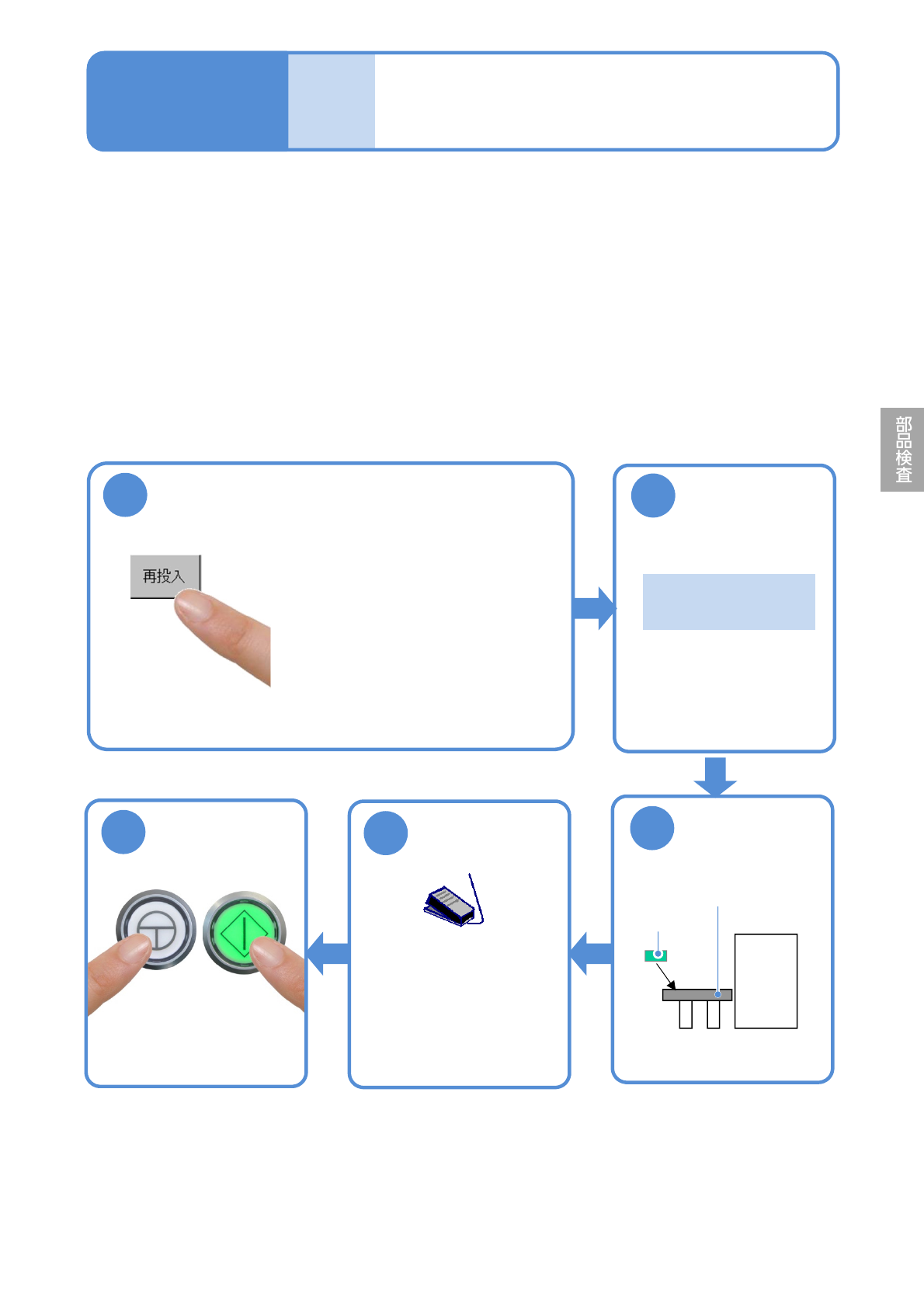

■不良基板を再投入する処理
下記の操作になります。
5
基板搬送を開始
する
●搬送再開スイッチをON
にして再投入コンベヤー
上の基板搬送を開始する。
生産を開始する
ENABLING
START
4
NPM-W2 EJM7DJ-MB-04O-00
4-6-1
オプションディスプレイ
操作編
4-6
●オプションディスプレイ、ケーブル、マウスは、お客様がご準備ください。
●検査BOX前側のMONITORコネクターに接続します。(→『メンテナンス編』P.14-9)
●検査BOX前側のUSB接続部に接続します。(→『メンテナンス編』P.14-9)
●NGマップ表示用オプションディスプレイは、検査排出コンベヤー横などの安全な場所に設置し、倒れな
いように固定してください。
●検査BOXの上に物を置かないでください。設備操作中に体が触れることによる、破損の原因になります。
ソフトスイッチの設定
ソフトスイッチで「NGマップ表示(外部モニター)」を選んで、ONしてください。(→P.4-2-1)
■基板全体表示
A
B
D
ロット名
NGマップ
H I BA
E F GJ
C
基板ID
D
部品名
検査結果に応じて、下記の色で部品が表
示される。
●OK：青
●NG：赤
●未検査：灰
E
NG画像
NGの画像が表示される。
CK
L
F
不良内容
NG判定となった検査項目が表示される。
F
NPM-W2 EJM7DJ-MB-04O-00
4-6-2
H
基板全体表示
I
等倍率表示
J
確認終了
NGマップ情報をクリアする。
K
NG情報
G
入力
過判定入力結果が表示される。
不良品
未
作業者が不良品と判断し
たとき
作業者がまだ判断してな
いとき
L
判定入力
Lane
：レーン番号
NG
：NG部品数
現状の直行率がリセットされ、次の基板から再表示します。
チェックON
：過判定入力がOKの場合、OK基板としてカウントする。
チェックOFF
：過判定入力の結果は考慮しない。
