NPM-W 2 EJM7DJ-MB-09O-00 項目 デュアルコンベヤー 寸法 （ mm ） デュアルレーンモード ●最小 : L 50 × W 50 ●最大 : L 750 × W 260 シングルレーンモード ●最小 : L 50 × W 50 ●最大 : L 750 × W 510 厚み （ mm ） 0.3 ～ 8.0 （打点塗布： 0.5 以上 ) 質量 （ kg ） 3 以下 ( 実装後の質量 ) 基板反り 許容範囲 （ …

100%1 / 714
NPM-W2 EJM7DJ-MB-09O-00

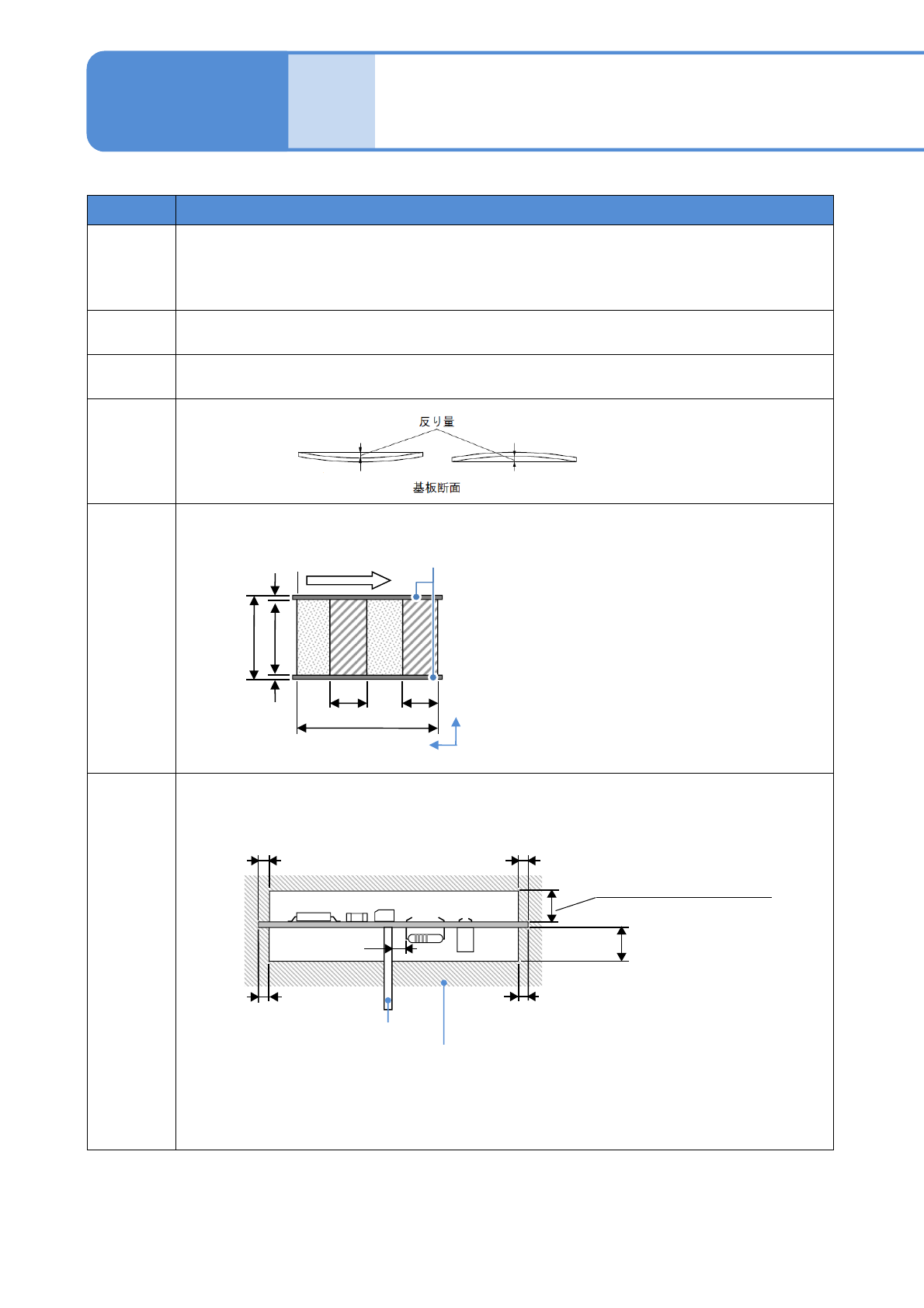

項目 シングルコンベヤー
寸法
（mm）
●最小
L 50 × W 50
●最大
L 750 × W 550
厚み
（mm）
0.3 ～ 8.0 （打点塗布：0.5 ～ 8.0 )
質量
（kg）
3 以下 (実装後の質量)
基板反り
許容範囲
（mm）
装着・塗布
可能範囲
（mm）
デッド
スペース
（mm）
仕様
対応基板仕様 1
9-1-4-1
操作編
9-1-4
3
28
16ノズルヘッド:最大 6.5
12ノズルヘッド:最大 6.5
8ノズルヘッド :最大 12
3ノズルヘッド :最大 30
塗布ヘッド :最大 28
部品があってはならない範囲
基板下受けピン
裏面部品からは、2 mm以上離す。
●お客様が基板下受けブロックを製作されるときは、当社にお問い合わせください。
下反り: 0.5 以内
上反り:0.5 以内
3
3
3
装着範囲
a: 50 ~ 550
b: 44 ~ 544
c: 3.0
d: 50 ~ 750
d
1,d2: 50 ~ 350
*1)
*1）
*1）
塗布範囲
a: 50 ~ 550
b: 42 ~ 542
c: 4.0
d: 50 ~ 750
d
1,d2: 50 ~ 350
*1)
a b
c
d
c
部品があっては
ならない範囲
Y
X
固定側
d2 d1
基板搬送方向
*1) 基板2枚をクランプ時
NPM-W2 EJM7DJ-MB-09O-00

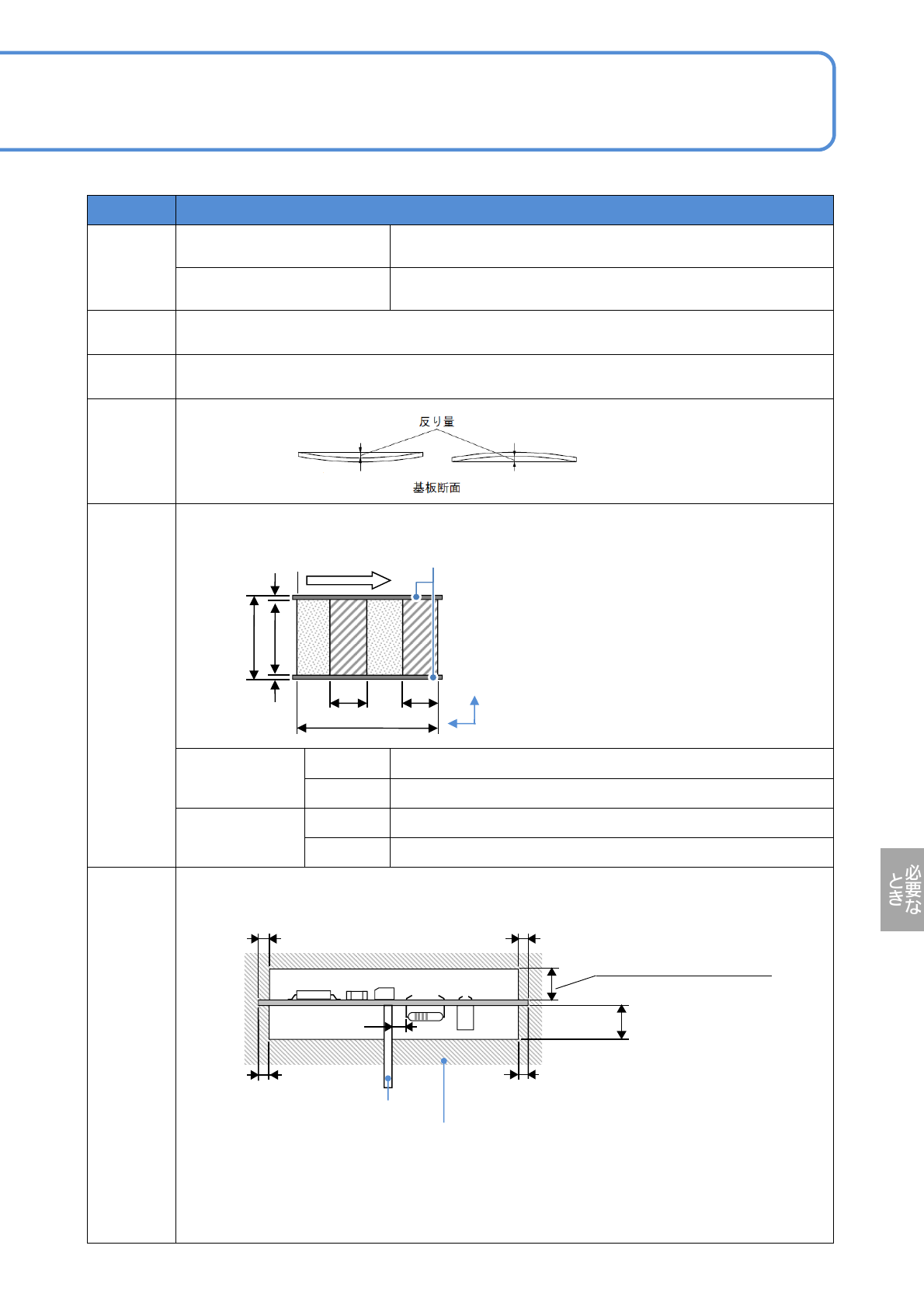

項目 デュアルコンベヤー
寸法
（mm）
デュアルレーンモード ●最小: L 50 × W 50 ●最大: L 750 × W 260
シングルレーンモード ●最小: L 50 × W 50 ●最大: L 750 × W 510
厚み
（mm）
0.3 ～ 8.0 （打点塗布：0.5 以上 )
質量
（kg）
3 以下 (実装後の質量)
基板反り
許容範囲
（mm）
装着・塗布
可能範囲
（mm）
シングルレーン
モード
装着
a:50 ~ 510 b:44 ~ 504 c:3.0 d:50 ~ 750
塗布
a:50 ~ 510 b:42 ~ 502 c:4.0 d:50 ~ 750
デュアルレーン
モード
装着
a:50 ~ 260 b:44 ~ 254 c:3.0 d:50 ~ 750
塗布
a:50 ~ 260 b:42 ~ 252 c:4.0 d:50 ~ 750
デッド
スペース
（mm）
9-1-4-2
裏面部品からは、2mm以上離す。
●お客様が基板下受けブロックを製作されるときは、当社にお問い合わせください。
下反り: 0.5 以内
上反り:0.5 以内
*1）
3
28
16ノズルヘッド :最大 6.5
12ノズルヘッド :最大 6.5
8ノズルヘッド :最大 12
3ノズルヘッド :最大 30
塗布ヘッド :最大 28
部品があってはならない範囲
基板下受けピン
3
3
3
*1）
装着範囲
a: 50 ~ 550
b: 44 ~ 544
c: 3.0
d: 50 ~ 750
d
1,d2: 50 ~ 350
*1)
塗布範囲
a: 50 ~ 550
b: 42 ~ 542
c: 4.0
d: 50 ~ 750
d
1,d2: 50 ~ 350
*1)
a b
c
d
c
部品があっては
ならない範囲
Y
X
固定側
d2 d1
基板搬送方向
*1) 基板2枚をクランプ時
NPM-W2 EJM7DJ-MB-09O-00
9-1-4-3
仕様
対応基板仕様 ２
操作編
9-1-4

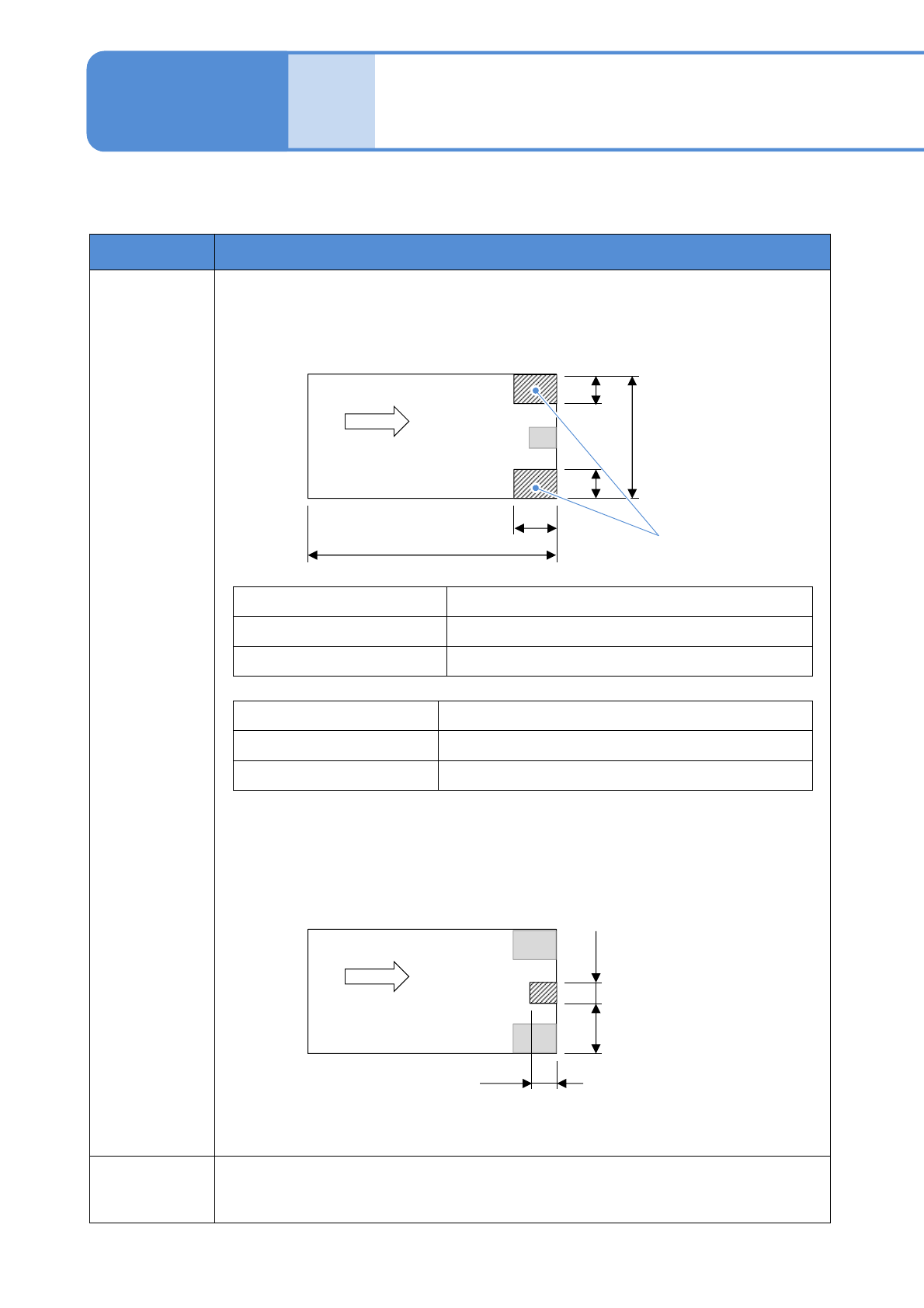

項目 共通
基板切り欠き
条件
基板切り欠き寸法は、下記2つの条件を満たしていること。
■条件A
基板切り欠き寸法は、下記条件を満たしていること
■条件B
下図B部領域に切り欠き(スリット含む)がないこと。
基板端面から
の部品はみだ
し寸法
別途ご相談ください。
L
L1
50 mm ≦ L ≦ 350 mm
L/4 未満
350 mm ＜≦ L ≦ 750 mm
L/4 または100 mm のいずれか小さい方
●上記は基板厚みが 1.6 mm 以下の場合です。基板厚みが1.6 mm を超える場合は、
別途ご相談ください。
W
W1
50 mm ≦ L ≦ 260 mm
W/3 または 30 mm のいずれか小さい方
260 mm ＜ L ≦ 550 mm
別途ご相談ください
搬送方向
L
L1
A
A
W1
W1
W
いずれか1か所のみ
30 mm
搬送方向
10 mm
B
10 mm
●上図領域内に切り欠き(スリット含む)があるは、別途ご相談ください。
