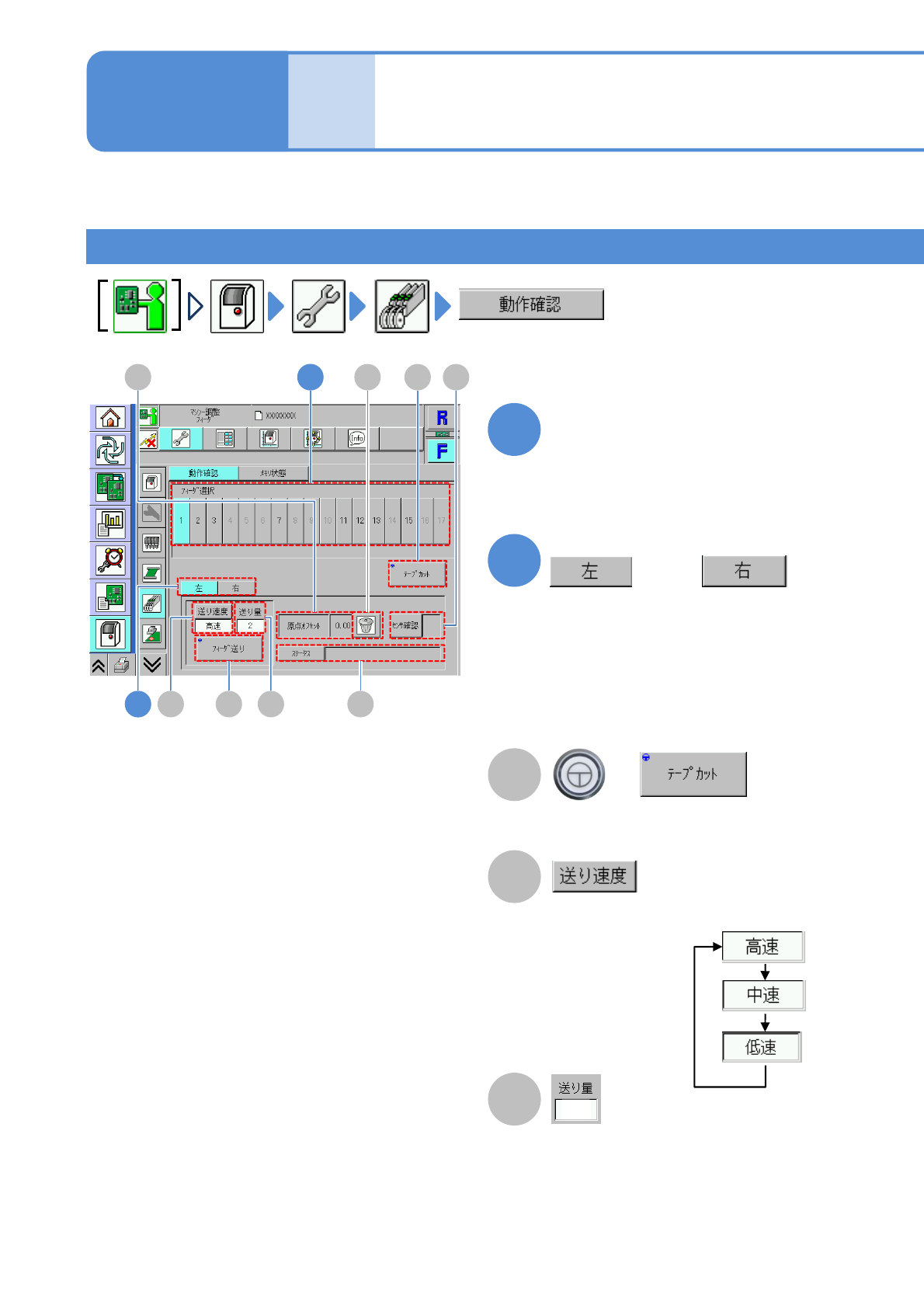

フィーダーの動作を確認する
インテリジェントフィーダーの動作やメモリー情報を確認します。
+
B
C
2
操作編
7-2-13
フィーダーを選ぶ
または
テープカット操作を行う。
フィーダーの送り速度を選ぶ。
フィーダーの送り量を選ぶ。
●設定範囲:1 ～ 40
●単位:mm
H
GF1
2
A
B CD
E
■ダブルテープフィーダーまたは薄型テープ
フィーダーのときだけ
フィーダー情報の確認 １
(インテリジェントフィーダー)
NPM-W2 EJM7DJ-MB-07O-00
7-2-13-2
F
G
+
H
D
E
●原点オフセットに「0」が表示される。
選択中のフィーダーの送り動作を行う。
継ぎ目センサーの状態が表示される。
ステータス情報が表示される。
フィーダー送りモーターの原点オフ
セットを表示する。
メッセージを確認して
■原点オフセットをクリアしないとき
NPM-W2 EJM7DJ-MB-07O-00
ユニット
調整
7-2-13-3
I
残数
フィーダー内の部品の残数。
メモリー状態を確認する
1
J
K
L
M
N
O
操作編
7-2-13
ADR(アドレス)
フィーダーを取り付ける位置。
原点オフセット
フィーダーの第2原点オフセット。
テープ巻取
フィーダー内のテープの巻き取り量。
●単位:mm
送り量
フィーダーの送り量。
前後の表が表示される。
または
フィーダーのメンテナンス回数と、
総送り回数を切り替える。
I
1
J K L M N O
■ダブルテープフィーダーまたは薄型テープ
フィーダーのときだけ
フィーダー情報の確認 ２
(インテリジェントフィーダー)
