NPM-W2 EJM7DJ-MB-07O-00
7-2-5-4

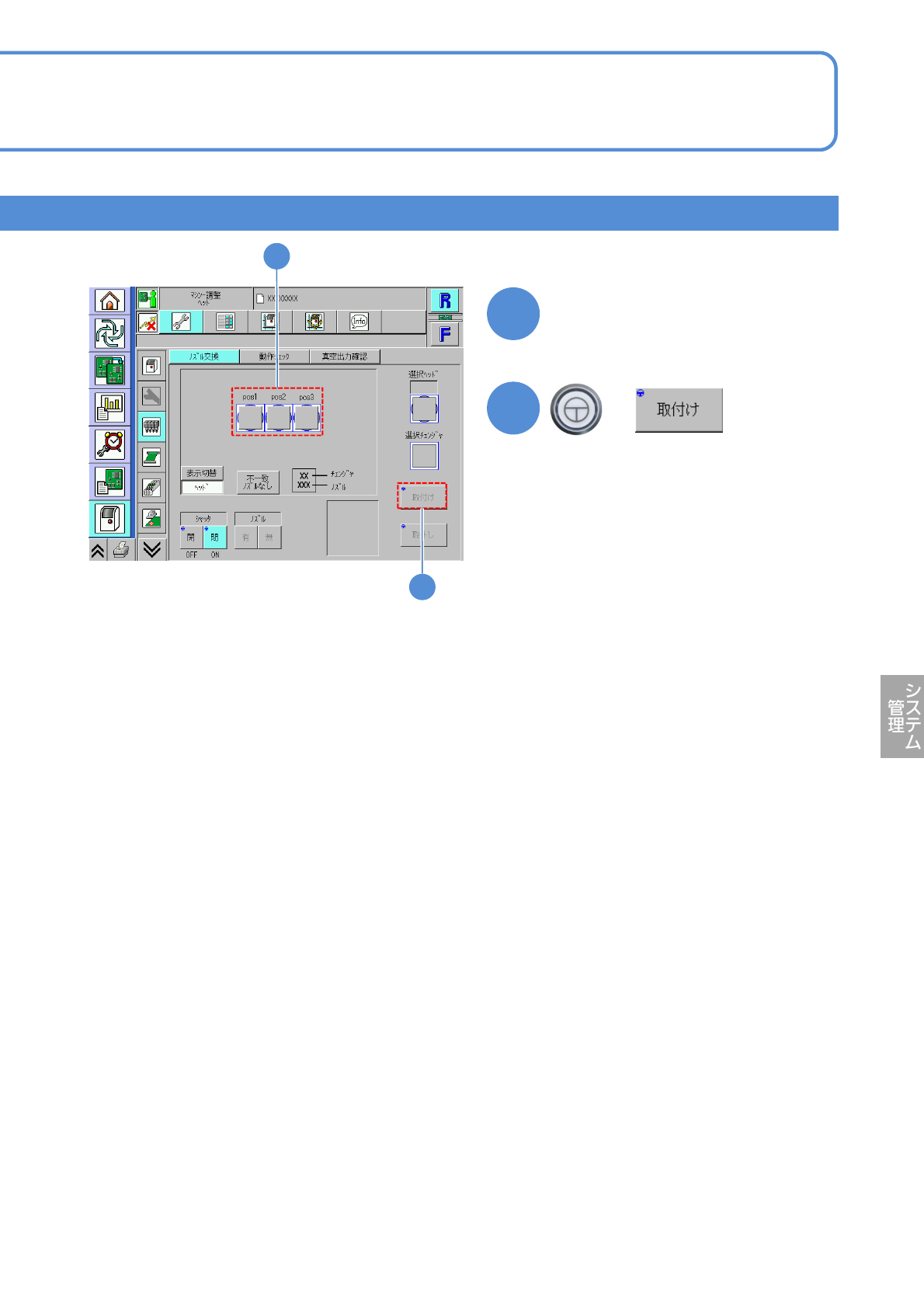

ノズルを取り付ける
ヘッドを選ぶ
4
(ボタンが青色になる)
+
5
5
4
NPM-W2 EJM7DJ-MB-07O-00
ユニット
調整
装着ヘッドのノズル交換 3
下受けピン用ノズルを、下受けピン用ノズルチェンジャーにセットし、装着ヘッドに取り付ける方法を説明
します。

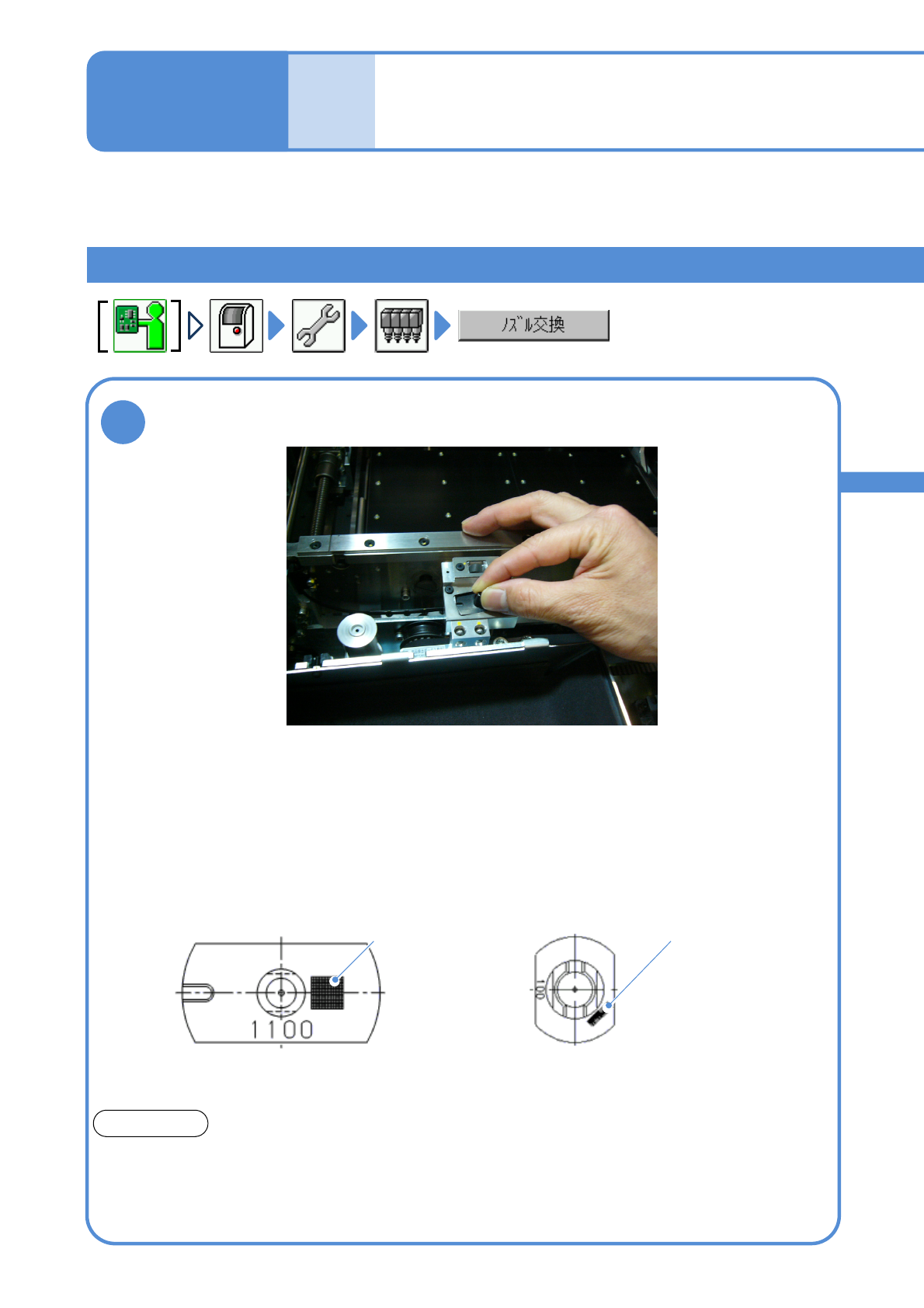

下受けピン用ノズルの取り付け
1
●3ノズルヘッド用ノズルは、溝の位
置に注意する。
フィーダーテーブル側
●軽量16、12、8ノズルヘッド用ノズルは、下図の向きにセッ
トする。
●オプション設定により、2Dコードでノズル種類を検出して、
ノズルの誤セットを防止することができる。
フィーダーテーブル側
100ノズル
(軽量16、12、8ノズルヘッド用)
1100ノズル
(3ノズルヘッド用)
2Dコード
下受けピン用ノズルチェンジャーに下受けピン用ノズルをセットする
2Dコード
下受けピン用ノズル
ご注意
部品吸着用のノズルと形状が異なります。
下受けピン用ノズルは下受けピン用ノズルチェンジャーに、部品吸着用ノズルは部品吸着用ノズ
ルチェンジャーに取り付けてください。
間違えて取り付けた場合、ヘッドユニットのシャフトが破損するおそれがあります。
7-2-5-5
操作編
7-2-5
NPM-W2 EJM7DJ-MB-07O-00
(下受けピン用ノズルがヘッドに取
り付けられる)
(下受けピン用ノズルが下受けピン
用ノズルチェンジャーに取り外さ
れる)
2A
2

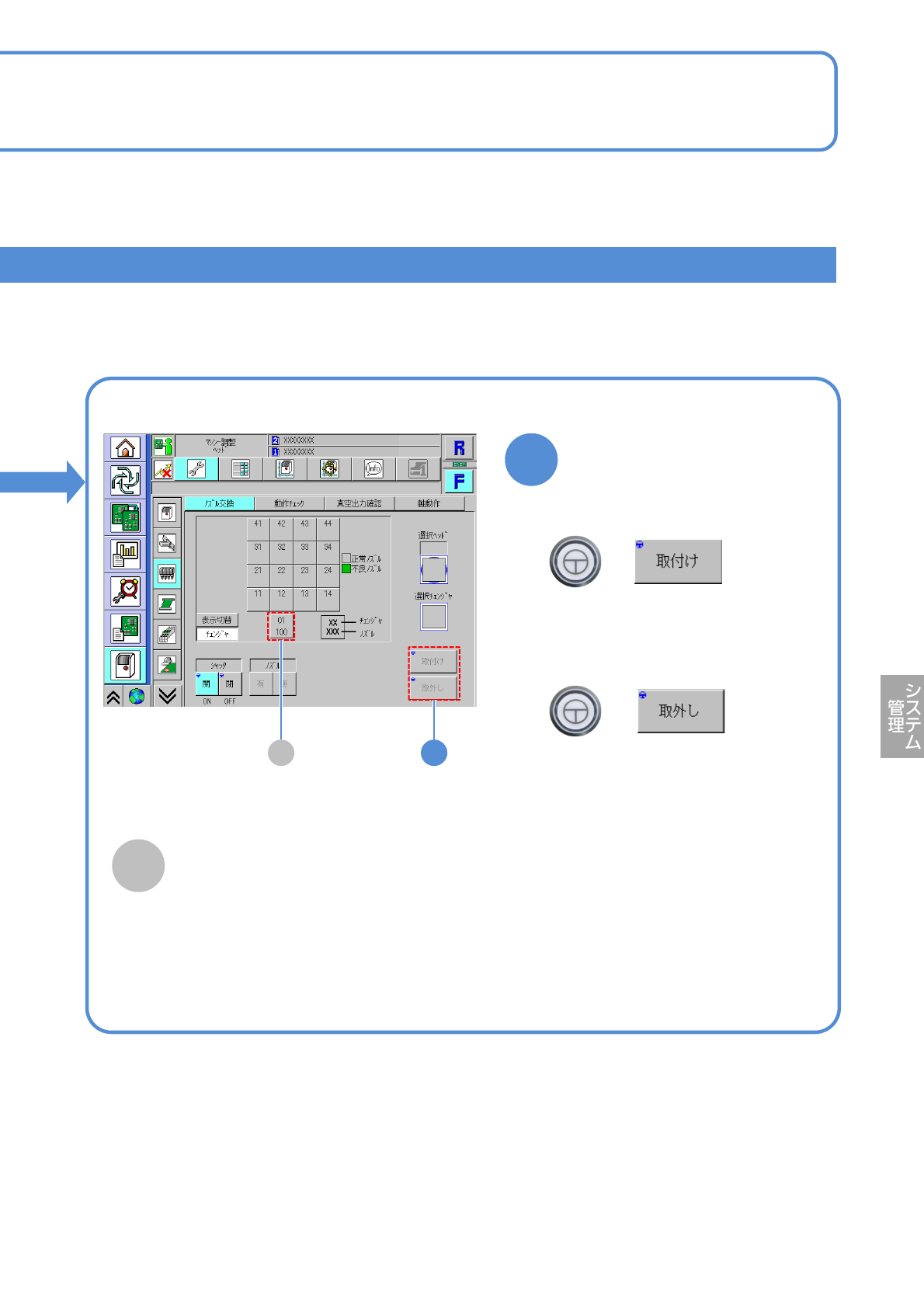

ノズルの取り付け/取り外し
+
+
■ノズルを取り付けるとき
■ノズルを取り外すとき
A
下受けピン用ノズルチェンジャー
7-2-5-6
下受けピン自動交換機能仕様のときに表示
される。下受けピン用ノズルの取り付け、
取り外しを行う場合には、選択を行う。
