NPM-W 2 EJM7DJ-MB-02O-0 0 第 1 階層 第 2 階層 第 3 階層 第 4 階層 マシン メニュー 2-2-2 -19 エンジニアモード 8 各部の 名称 メニュー構成 10 操作編 2-2-2 設備上のプラグアンドプレイの接続 状態を確認する。 PnP の履歴を確認する。 マシンシステムソフト、メッセージ , 認識システムソフト、カーネルを バージョンアップする。 システムソフトの履歴を確認する。 有効となっ…

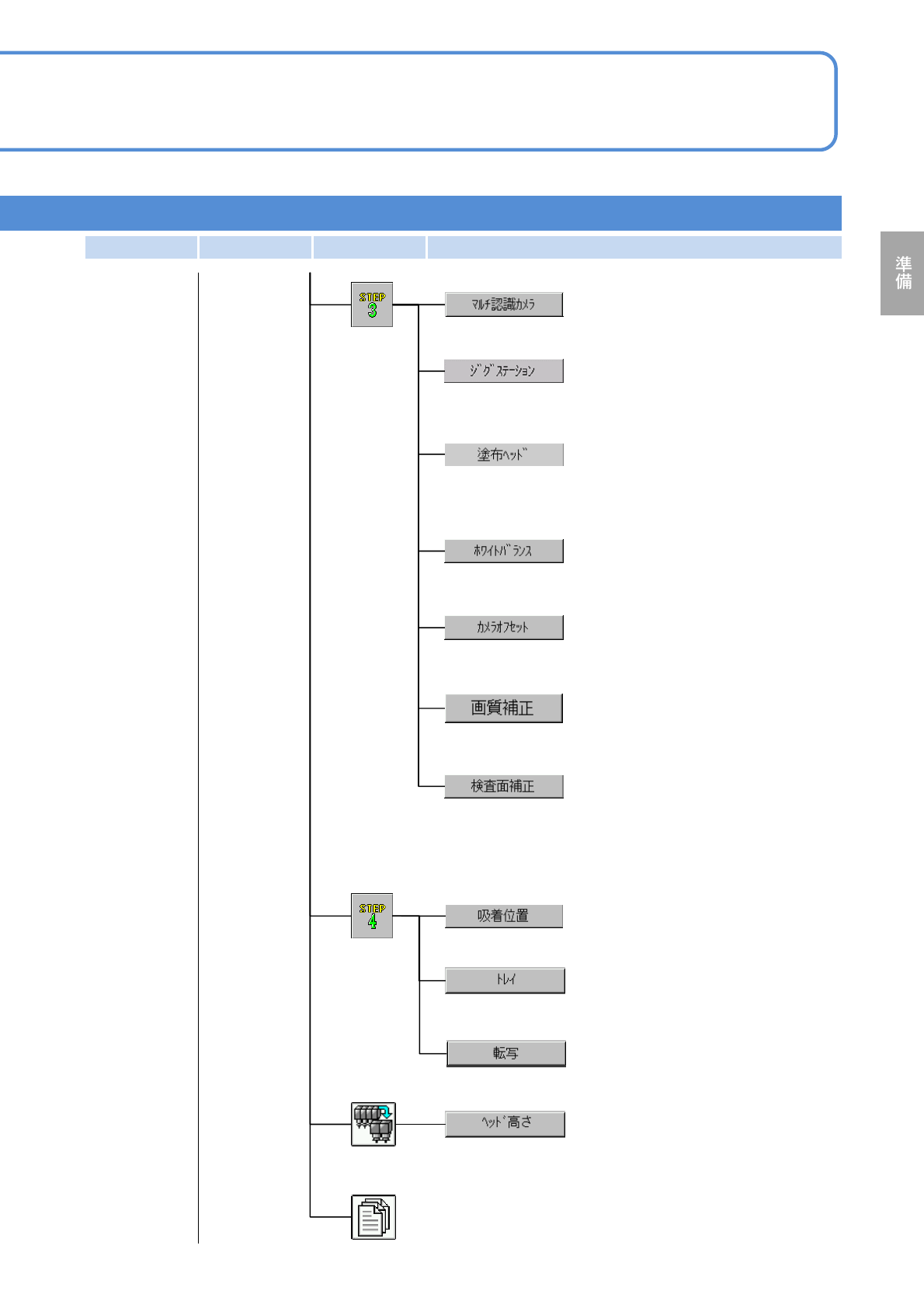

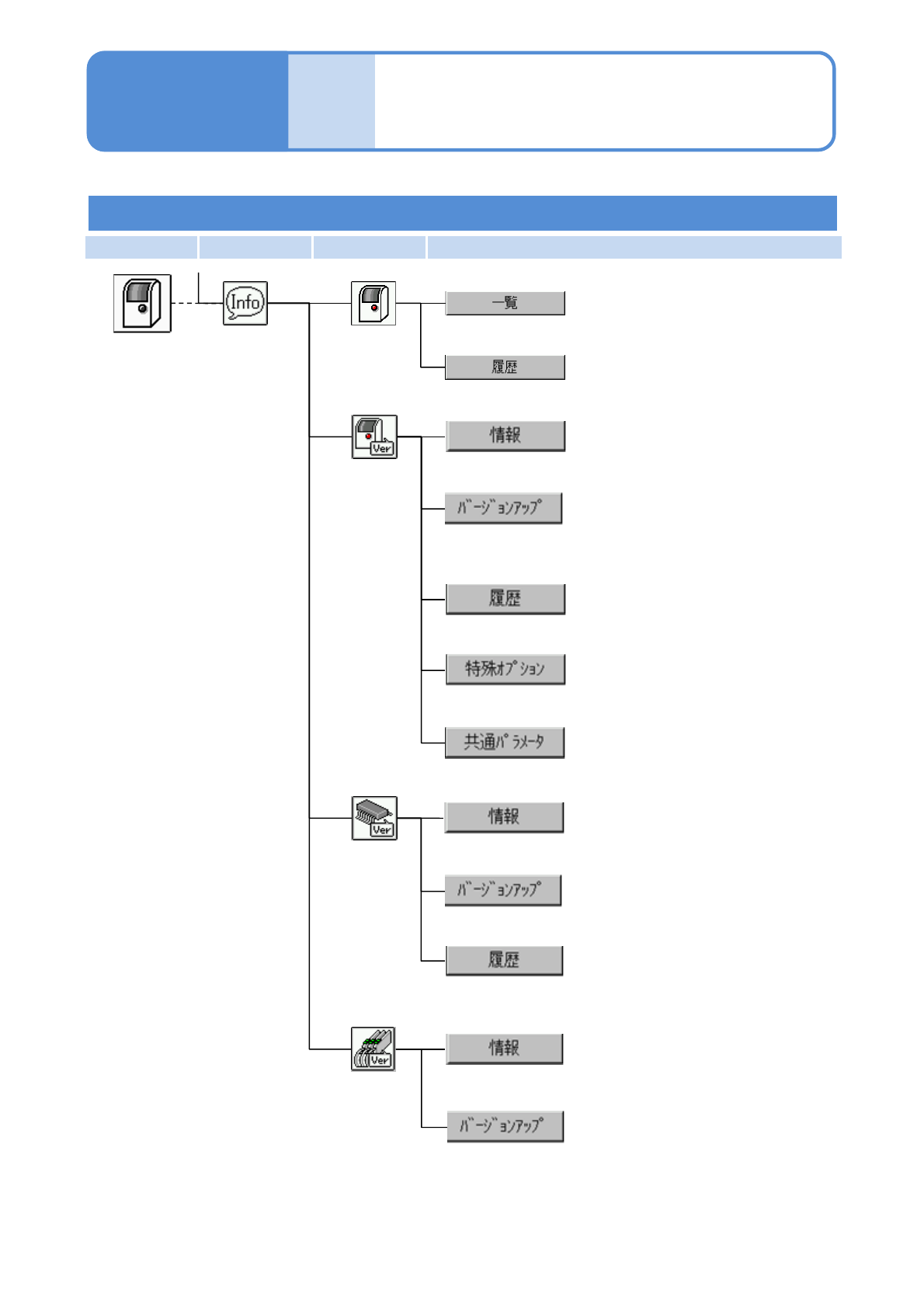

NPM-W2 EJM7DJ-MB-02O-00
第1階層 第2階層 第3階層 第4階層
Z軸原点のオフセットを計測する。
ユニット交換
吸着高さおよび吸着位置を計測する。
第4工程
トレイの吸着高さおよび吸着位置オ
フセットを計測する。
（トレイのとき）
2-2-2-18
塗布ヘッドのθ軸原点オフセットと
ヘッドに関する回転中心、角度毎オ
フセットの計測する。
標準照明の明るさを計測する。
ヘッドカメラと検査カメラの位置関
係を計測する。
検査範囲のXY補正計算に必要な計測
を行う。
（塗布ヘッドを搭載したときに表示される。）
（検査ヘッドを搭載したときに表示される。）
（検査ヘッドを搭載したときに表示される。）
（検査ヘッドを搭載したときに表示される。）
ヘッドθ軸の原点オフセットおよび
マルチ認識カメラの倍率を設定する。
スキャン位置オフセットおよびマル
チ認識カメラの倍率、カメラの傾き
を計測する。
第3工程
カメラ画像の歪みを補正する。
（検査ヘッドを搭載したときに表示される。）
履歴
転写位置オフセットの高さ計測をす
る。
キャリブレーションを行った内容の
履歴を表示する
NPM-W2 EJM7DJ-MB-02O-00
第1階層 第2階層 第3階層 第4階層
マシン
メニュー
2-2-2-19
エンジニアモード 8
各部の
名称
メニュー構成 10
操作編
2-2-2
設備上のプラグアンドプレイの接続
状態を確認する。
PnPの履歴を確認する。
マシンシステムソフト、メッセージ,
認識システムソフト、カーネルを
バージョンアップする。
システムソフトの履歴を確認する。
有効となっている特殊オプションを
表示する。
システムソフトの情報を確認する。
情報
PnP
マシン
LNB、またはSDカードから選んだ共
通パラメーターを読み込む。
ファームの情報を確認する。
設備に設定されているそれぞれの
ファームウェアをバージョンアップ
する。
ファーム
ファームの履歴を確認する。
フィーダーの情報を確認する。
それぞれのフィーダーのファームを
バージョンアップする。
フィーダー

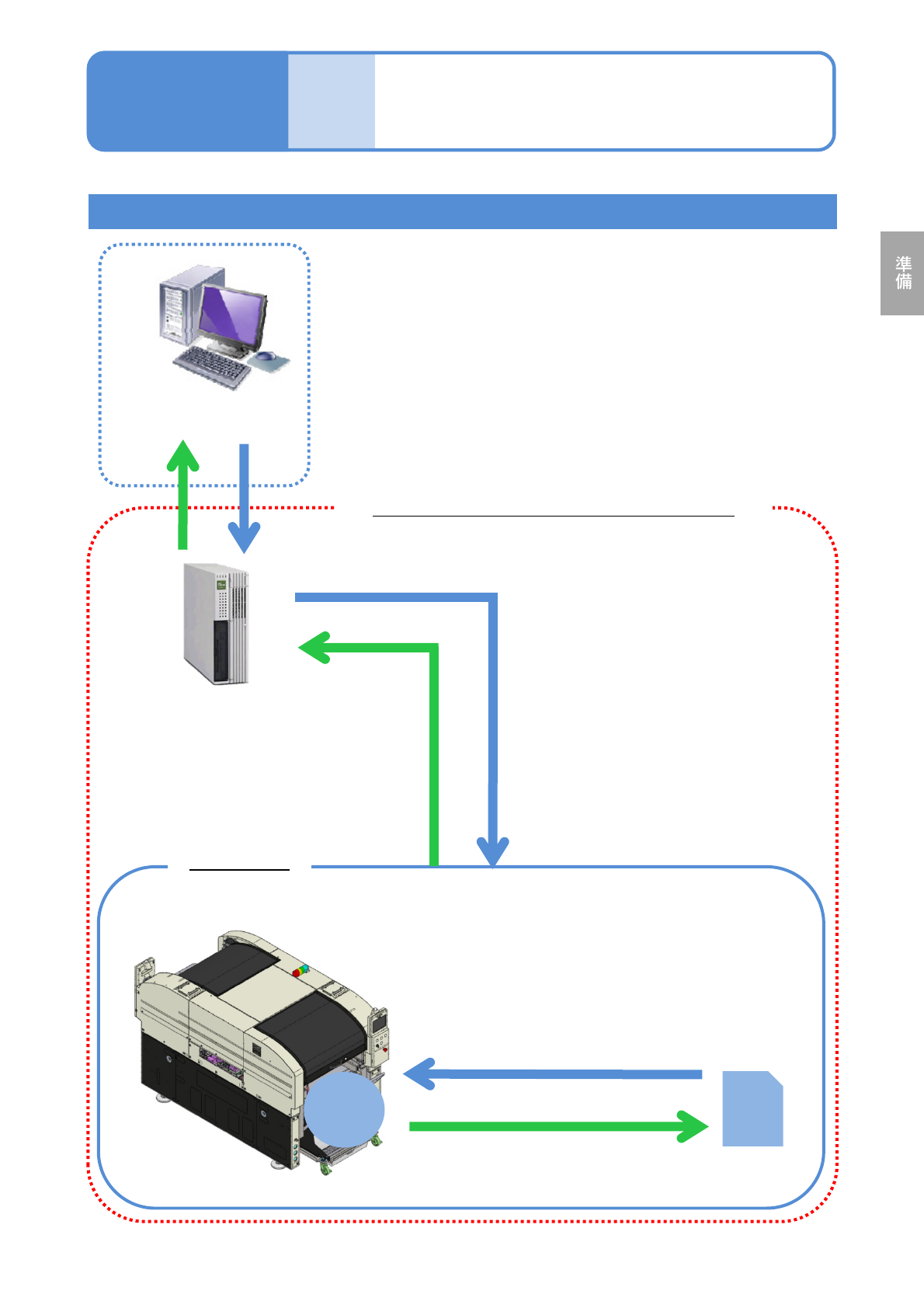

NPM-W2 EJM7DJ-MB-02O-00
ファイル
操作
ファイル操作の概要
読み込みと保存の方法
2-3-1
LNB(Line Network Box)
生産データの読み込み(→P.2-3-3)
マシンパラメーターのデータ読み込み
(→P.2-3-6)
生産データの保存
(→ P.2-3-4 )
生産データの読み込み(→ P.2-3-3)
マシンパラメーターのデータ読み込み(→ P.2-3-6)
生産データの保存(→ P.2-3-4)
マシンパラメーターのデータ保存(→ P.2-3-6)
SD
カード
設備内部
DGS
(Data Generation System)
(*別商品)
NPM-W2構成(本体+オプション)
パラメーターディスク
操作編
2-3-1
メモリー
