NPM-W2 EJM7DJ-MB-05O-00
5-4-3-2
NPM-W2 EJM7DJ-MB-05O-00

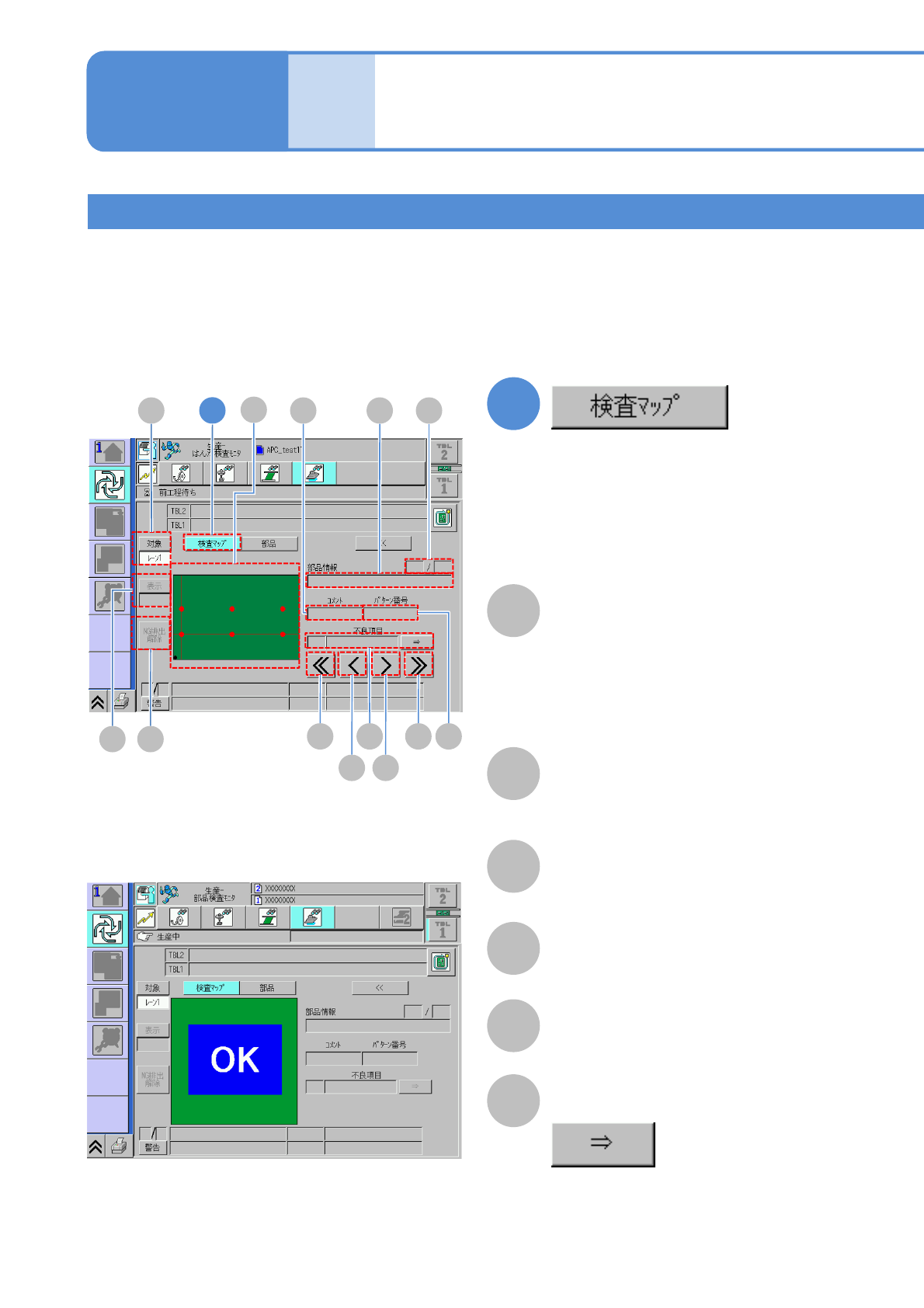

画面の説明
最後に搬出したNG基板のNG位置をマップ上で確認します。不良箇所の不良内容表示や不良箇所のマップの
拡大表示で、詳細な位置などが確認できます。
●不良箇所の確認や手直しが完了するまで、コンベヤーの搬送再開スイッチを押さないでください。次の基
板が搬出されたら、マップは次の情報に更新されてしまいます。
●検査結果がNGのとき基板が排出され、検査排出コンベヤー上で停止します。また、シグナルタワーが点
滅し、ブザーが鳴ります。
生産
検査モニター 2
操作編
5-4-3
1
A
検査マップ
基板上のNG位置がマップで表示される。
●画面に触れると、選んだ不良箇所が中
心に拡大表示される。
B
分子/分母
分子：表示している検査NGの順番。
分母：検査NG総数。
D
コメント
E
パターン番号
F
不良項目
他の不良項目が表示される。
C
部品情報
装着部品名。
■検査結果がNGのとき
■検査結果がOKのとき
■未検査のとき
1
F E
A
BCD
G H
K
ML
I J

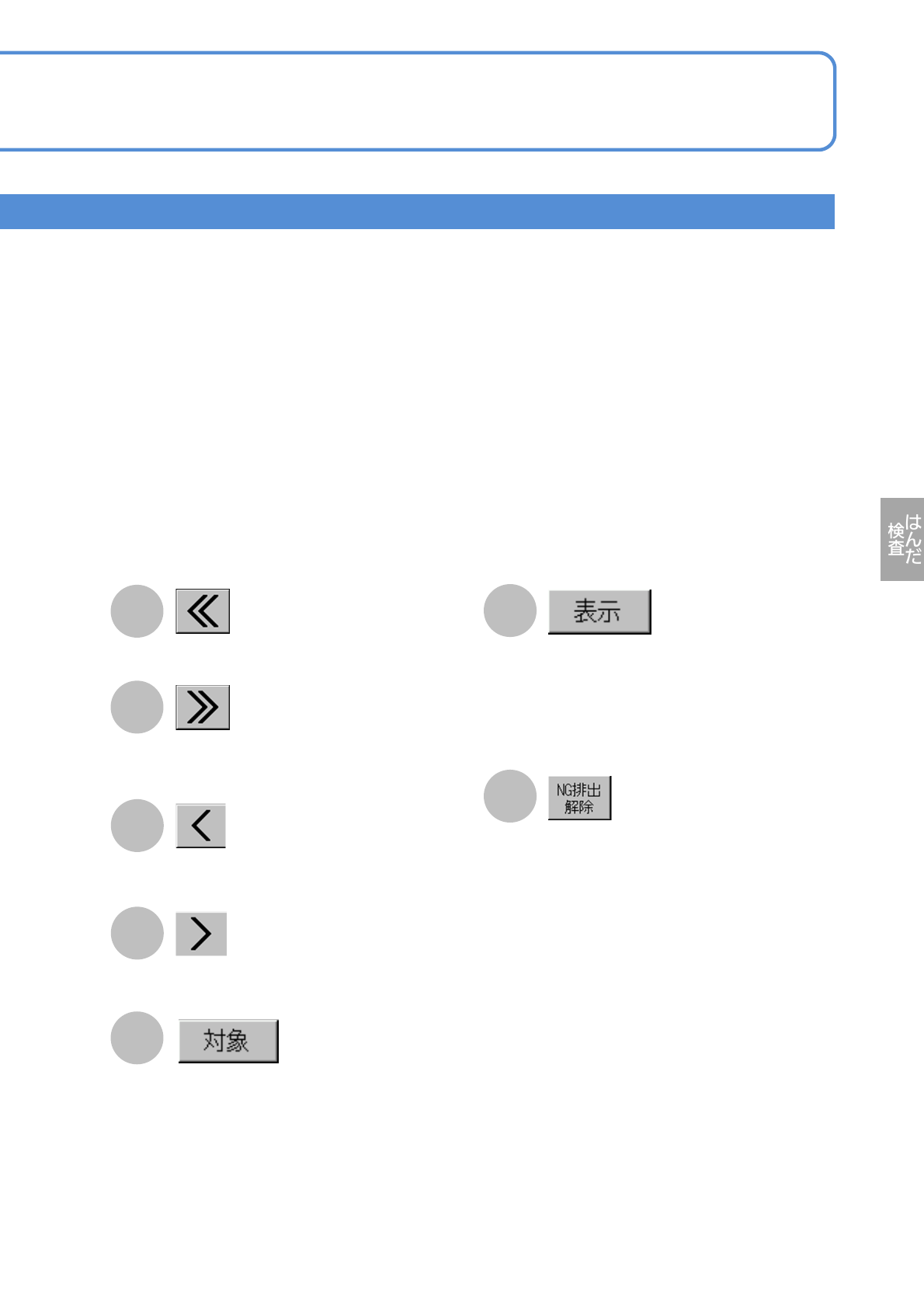

5-4-3-3
NPM-W2 EJM7DJ-MB-05O-00
J
同一の部品の次のはんだの不良判定情報
が表示される。
I
同一の部品の前のはんだの不良判定情報
が表示される。
K
レーンが切り替わる。基板が搬出された後
●選んだレーンの検査結果がOKで対向
レーンの検査結果がNGのときは、NGの
情報を優先して対向レーンに切り替わる。
●両レーンの検査結果がOKのときや両
レーンの検査結果がNGのときは、切り
替わらない。
L
部品検査／はんだ検査が切り替わり、現
在の検査マップが表示される。
●部品検査／はんだ検査が切り替えられ
るときは、部品検査が優先して表示さ
れる。
M
(生産状態に戻る)
●シグナルタワーが緑色になる。
●ブザーが鳴りやむ。
5-4-3-4
G
H
前の部品のはんだの不良判定情報が表示
される。
次の部品のはんだの不良判定情報が表示
される。
