NPM-W2 EJM7DJ-MB-06O-00
6-2-4-8
15
15
16
16

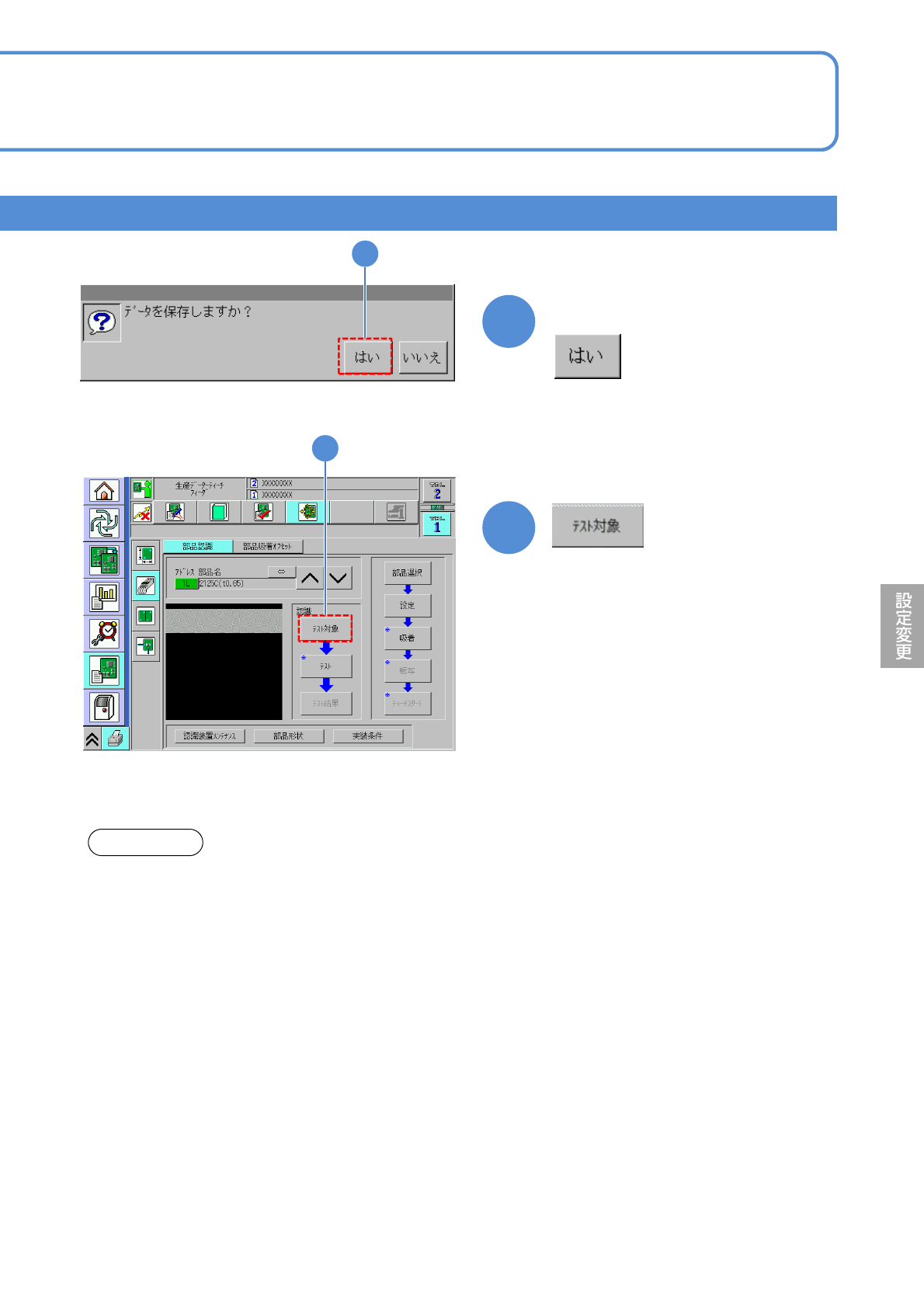

メッセージを確認して
(認識動作が開始される)
マルチ認識カメラ [ タイプ3 ] の照明設定について
1. 反射照明点灯時は、BGAのボール高さ検査は行いません。
2. BGAランプ値は内部で自動変換されます。そのため、BGAのボール高さ検査の際、認識画面で設定した
値とは違う値が表示される場合があります。
3.3D検査条件を保つため、認識システムがランプ値を自動的に変更する場合があります。
ご注意
NPM-W2 EJM7DJ-MB-06O-00

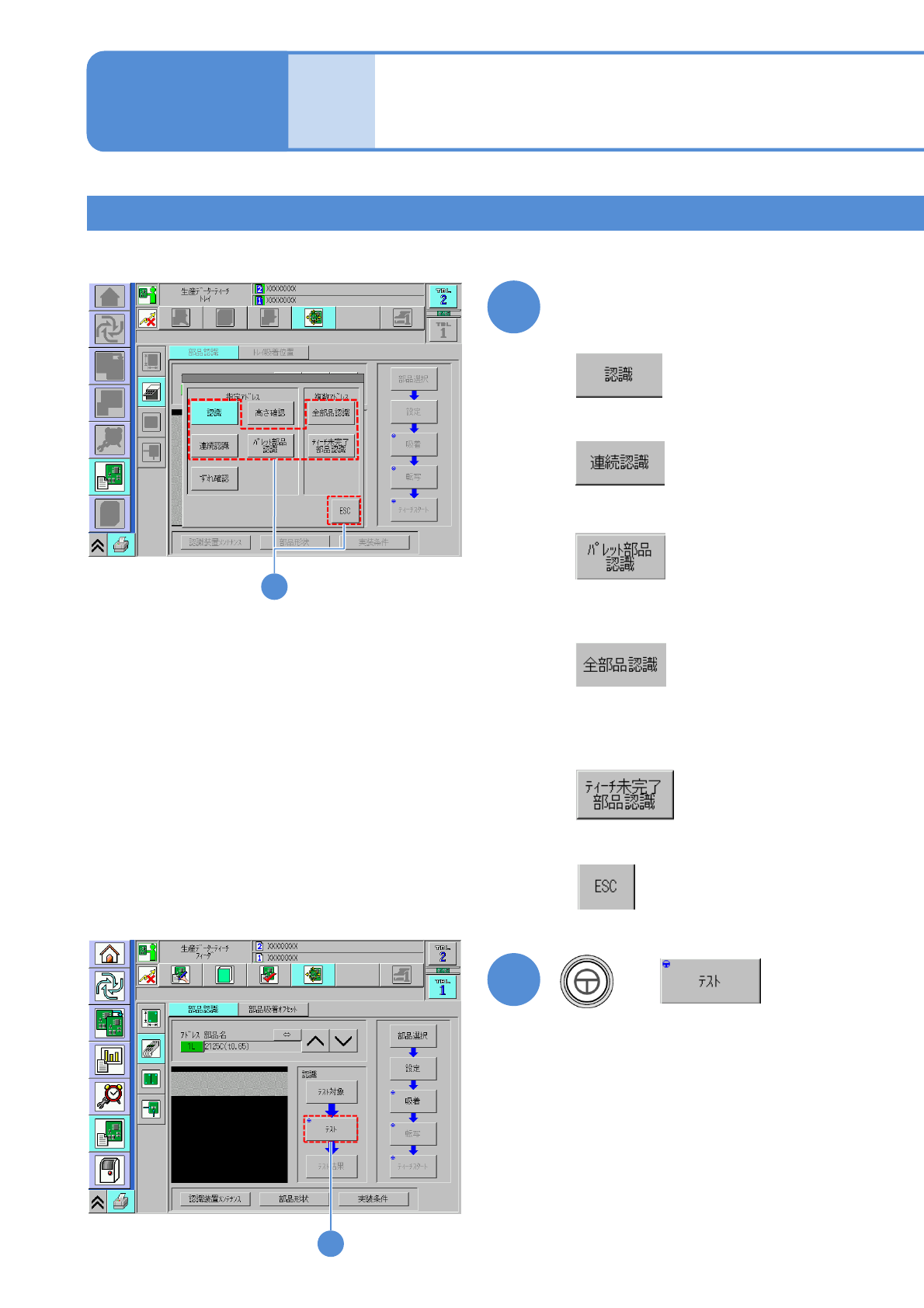

部品認識ティーチングをする ４
17
認識方法を選ぶ
■1回認識するとき
■10回認識するとき
■認識方法を選ばないとき
18
+
18
生産
データ
ティーチ
ング
部品認識ティーチング 5
操作編
6-2-4
■選択アドレスから最終アドレスまでの
すべての部品について認識するとき
■選択アドレスから最終アドレスまでの部
品ティーチング実績がないすべての部品
を認識するとき
■パレット部品を認識するとき
6-2-4-9
17
NPM-W2 EJM7DJ-MB-06O-00
6-2-4-10
20
の結果を再度確認したいとき
19
●認識結果の欄で 「ANS = 100」の
表示を確認する。
●ANSが100未満のときは再度
からやり直す。
認識結果を確認して
1
19
19
20
