NPM-W 2 EJM7DJ-MB-07O-00 マシン パラメー ター 7-3-12 ランプ値補正の確認 (検査ヘッド) 操作編 7-3-12 検査ヘッド照明部の補正値（キャリブレーションの 結果）を確認します。 A ランプ補正値 B C A B C 前後の表が表示される。 標準の照明値 ■部品検査のとき 0 / 128 /128 /128 ■はんだ検査のとき 30 / 0 / 0 / 200
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター
7-3-11
ヘッドカメラ情報の確認
(検査ヘッド)
操作編
7-3-11
検査ヘッドカメラ部の補正値（キャリブレーションの結果）を確認します。
A
ディストーション補正
レンズを通過して外側または内側に歪曲
する光を補正する。
A
B C
B
シェーディング補正
検査エリアを平均的に一様な明るさに補正
する。
C
ホワイトバランス
検査エリアの色調を調整した結果を登録
する。
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター
7-3-12
ランプ値補正の確認
(検査ヘッド)
操作編
7-3-12
検査ヘッド照明部の補正値（キャリブレーションの結果）を確認します。
A
ランプ補正値
B
C
A
B C
前後の表が表示される。
標準の照明値
■部品検査のとき
0 / 128 /128 /128
■はんだ検査のとき
30 / 0 / 0 / 200
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター
7-3-13
4点オフセットの確認
(検査ヘッド)
操作編
7-3-13

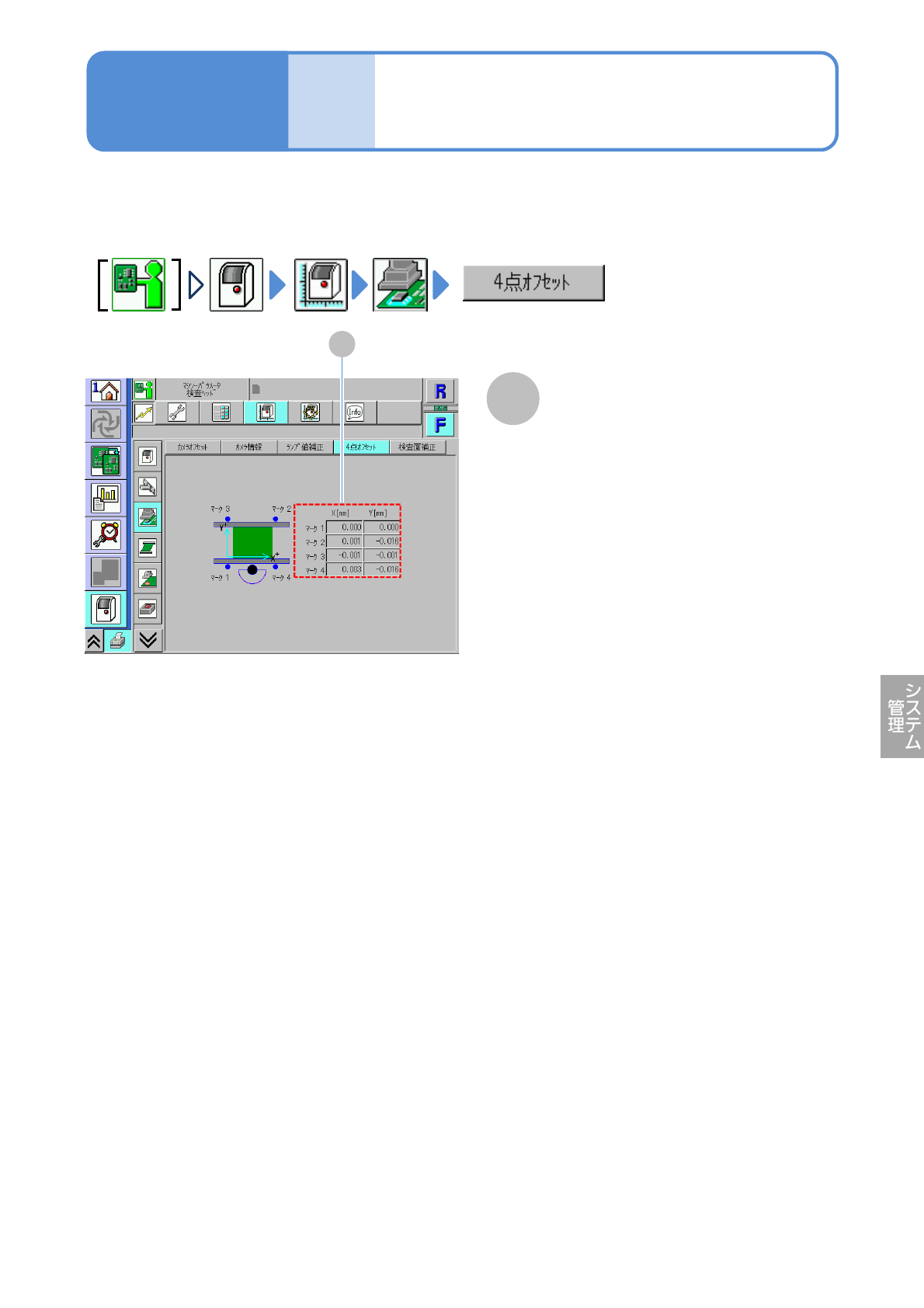

XY 基準マーク位置に検査ヘッドが移動するときのオフセット値（キャリブレーションの結果）を確認します。
●デュアルコンベヤーのときは、事前にレーン1を選ぶ。
(レーンの切り替え方法 (→P.2-2-1
-9 ‘レーン切り替えボタン’))
A
基準マーク座標 X[mm]/Y[mm]
搬送コンベヤーの基準マークのXY座標
の検査ヘッドオフセット値。
A
